Causas de pulsación, tirones y desgaste anormal de la cadena

• 1) Sobrecarga, fragmentos de vidrio o corona atascada
• 2) Ondulación de la cadena en vía de retorno
• 3) Lubricación insuficiente o nula
• 4) Interferencia entre las placas superiores
• 5) Desgaste del piñón
• 6) Desgaste o rotura irregular de la cadena

La lubricación reduce significativamente el alargamiento de la cadena, el desgaste de los piñones y el desgaste de la placa superior y los rieles.

El uso de lubricantes también reduce el ruido y la pérdida de potencia durante el transporte.

Las cadenas de plástico son autolubricantes, pero la lubricación puede proporcionar beneficios similares.

En este caso, lo más recomendable es utilizar un lubricante de buena calidad, pero cuando no se puede utilizar aceite, a menudo se utilizan lubricantes especiales o jabón.

Asegúrese de aplicar cantidades suficientes de estos lubricantes en las áreas donde se produce el desgaste, tal como se describió anteriormente.

Durante el uso normal, las partículas de desgaste de la cadena, la grasa, el polvo, los jarabes derramados y otros contaminantes pueden acumularse fácilmente en la cadena, lo que hace necesario limpiar la cadena y la cinta transportadora, dando lugar a las siguientes consecuencias indeseables:

• 1) Contaminación, arañazos, caídas y deslizamientos de los artículos transportados
• 2) Mayor carga en la cadena y el motor
• 3) Acelera el desgaste de los dientes del piñón.
• 4) Pulsación o sacudida de la cinta transportadora
• 5) Acelera el desgaste de la placa superior y las curvas de la cadena.
• 6) tira de desgaste se desgastan rápidamente
• 7) Aumento de bacterias y gérmenes

*Cuando se acciona cadena superior, se genera polvo de desgaste.
Esto puede ocurrir con frecuencia, especialmente durante el período inicial de asentamiento, así que limpie regularmente.

Cómo fijar un piñón a Cadena superior de plástico

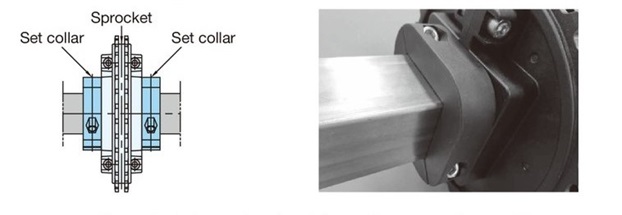

Coloque los collares de ajuste a ambos lados del piñón sin dejar huecos y, a continuación, apriete los pernos al par de apriete necesario para fijarlos en su lugar.

Cómo reparar el tensor

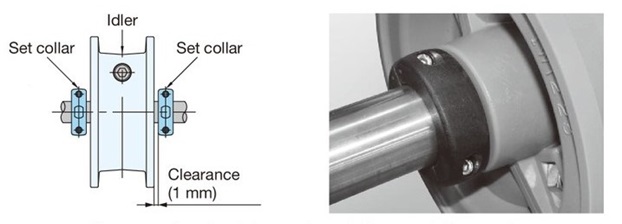

Coloque los collares de ajuste a ambos lados de la polea tensora y apriete los pernos al par requerido para fijarlos en su lugar.

En ese momento, asegúrese de que haya un espacio y que la polea tensora gire.

Consulte el color del conjunto para obtener más detalles.

5-1. Cadena

artículo	Método de inspección	Criterios de evaluación(※)
alargamiento por desgaste de la cadena	Para eliminar el juego en toda la cadena Con la cadena tensada hasta cierto punto Mide la longitud de los 10 platos superiores con una cinta métrica.	juicio Tasa de elongación de la cadena X A 0 ≦ X < +1.2% B +1,2% ≤ X < +2,6% C +2,6% ≦ X Tasa de elongación X = (longitud medida - longitud de referencia) ÷ longitud de referencia × 100 Longitud de referencia = paso de cadena x 10 Ejemplo: Resultados de medición para 10 eslabones tipo TTP (longitud de referencia 381 mm) Tasa de elongación y juicio cuando la longitud de medición fue de 387 mm Tasa de crecimiento X = (387 - 381) ÷ 381 × 100 ≒ 1,6% Según la tabla anterior, la calificación es B.
Desgaste de la placa superior (Cadena superior de plástico cadena superior de acero inoxidable solo)	El grosor de la placa superior que se desliza contra tira de desgaste es Mida con un calibrador vernier. Además, si la superficie de transporte presenta irregularidades de 1 mm o más Por favor, compruebe si esto está ocurriendo.	juicio Espesor t mm Fabricado con plástico de ingeniería (Espesor de la placa: 4 mm) Acero (Espesor de la placa: 3,2 mm) A 4.0 ≧ t > 3.4 3.2 ≧ t > 2.7 B 3.4 ≧ t > 2.4 2.7 ≧ t > 1.9 C 2.4 ≧ t 1.9 ≧ t

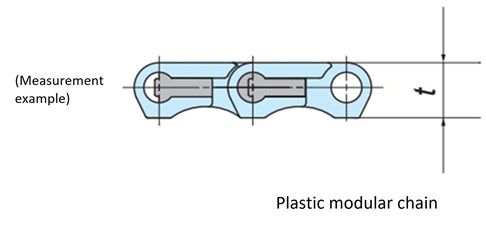

Altura del enlace usar (plástico Cadena modular)	La altura del eslabón que se desliza con tira de desgaste o el objeto transportado es Mida con un calibrador vernier.	juicio Cantidad de desgaste Y mm WT0405 Serie WT0700 BTC4-M WT1500/1900/2510 2250/2520/2700/3005 Serie BT5/BT6/BT8 A 0 ≦ Y < 0.2 0 ≦ Y < 0.4 0 ≦ Y < 0.6 B 0.2 ≦ Y < 0.5 0.4 ≦ Y < 0.7 0.6 ≦ Y < 1.0 C 0.5 ≦ Y 0.7 ≦ Y 1.0 ≦ Y juicio Cantidad de desgaste Y mm Serie WT2500 WTU3015・WT3827 WT3835, BTM8H, BTC8H WT3109 WT3816 WT5707 BTH16 A 0 ≦ Y < 0.9 0 ≦ Y < 1.4 0 ≦ Y < 1.8 B 0.9 ≦ Y < 1.6 1.4 ≦ Y < 2.4 1.8 ≦ Y < 3.0 C 1.6 ≦ Y 2.4 ≦ Y 3.0 ≦ Y Cantidad de desgaste Y = Altura del eslabón de referencia (valor de catálogo) - Altura de medición: t

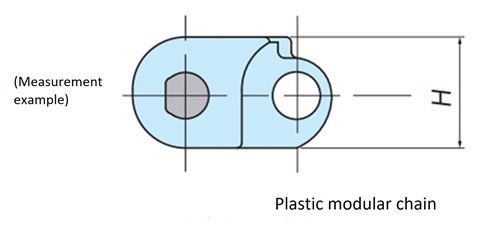

Altura del enlace usar (cadena de bloques plásticos)	La altura del eslabón que se desliza con tira de desgaste o el objeto transportado es Mida con un calibrador vernier.	juicio Cantidad de desgaste Y mm RSP35 RSP40・50 RSP-P08 RSP60 RSP-P012 RSP80 A 0 ≦ Y < 0.7 0 ≦ Y < 1.2 0 ≦ Y < 1.6 0 ≦ Y < 2.3 B 0.7 ≦ Y < 1.2 1.2 ≦ Y < 2.0 1.6 ≦ Y < 2.7 2.3 ≦ Y < 3.9 C 1.2 ≦ Y 2.0 ≦ Y 2.7 ≦ Y 3.9 ≦ Y Cantidad de desgaste Y = Altura del eslabón de referencia (valor de catálogo) - Altura de medición: t
corrosión	Comprueba si la cadena presenta alguna curvatura excesiva debido a la corrosión. Si la corrosión avanza, elimine el óxido y Mida el grosor de la placa de unión con un calibrador vernier.	juicio estándar A En la medida en que se encuentre dispersa superficialmente. B Está todo oxidado. C Ha avanzado tanto que está afectando al grosor de la placa.
Deformación de la placa superior	Botellas, tapones, etc. dañados. Deformación de la placa superior, levantamiento de la parte curvada, La holgura entre la placa superior y los remaches, y la superficie superior de la placa superior Comprueba si hay arañazos anormales.	Por favor, sustitúyalo si considera que interfiere con el transporte. En cuanto a los arañazos anormales en la superficie superior de la placa superior Por favor, investigue la causa del problema con vía de retorno, etc., y repárelo.
Astillado con rodillo, y mala rotación	Compruebe que no falten rodillos y que estos giren correctamente.	Si faltan rodillos, si hay rodillos que no giran correctamente o si hay rodillos muy desgastados por un lado, Sustituya la cadena y los rodillos.

(※) A: Puede seguir utilizándose. B: Aún existe cierto margen de mejora hasta el límite de uso, pero conviene considerar su sustitución. C: Es necesario sustituir el producto una vez alcanzado el límite de uso.

Nota: Póngase en contacto con nosotros para conocer los estándares de desgaste de la altura del enlace del tipo TPUN.

5-2. Piñón

Cuando el piñón se desgasta como se muestra en el diagrama de la derecha (izquierda), la cadena se engancha en la punta de los dientes A, lo que dificulta su liberación y provoca que la cadena vibre.

La tolerancia al desgaste varía ligeramente según el tipo de transportador y el tamaño de la cadena, pero si se reemplaza la cadena cuando se ha desgastado hasta aproximadamente 1,5 a 2 mm, no se dañará.

Además, si el piñón está desgastado en la dirección del ancho del diente como se muestra en el diagrama de la derecha (derecha), el centrado del eje es incorrecto y debe corregirse.

5-3. tira de desgaste carrera

Reemplace tira de desgaste cuando se haya desgastado hasta la mitad de su grosor original.
