datos técnicos Manejo cadena superior
Manipulación cadena superior
3-1. Desmontaje y reconexión de la cadena
Nota)
- 1. Consulte el apartado Desmontaje y conexión de cadena modular plástica.
- 2. Utilice las herramientas de desmontaje y conexión para los tipos TTP, TT, TPS-KV, TPU-KV, TRU, TTKU y TS.

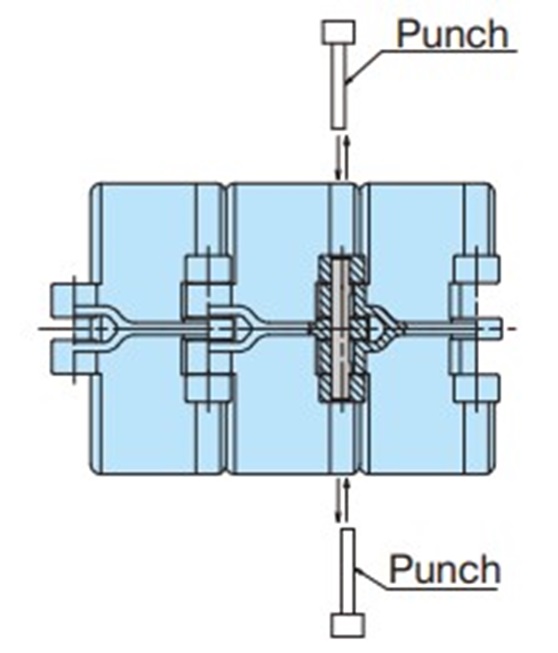

3-1-1. Pasador de unión tipo D (excepto el tipo TPUN555)
La cadena se puede desmontar desde cualquier punto, y los pasadores se pueden insertar y extraer tanto desde el lado izquierdo como desde el derecho.

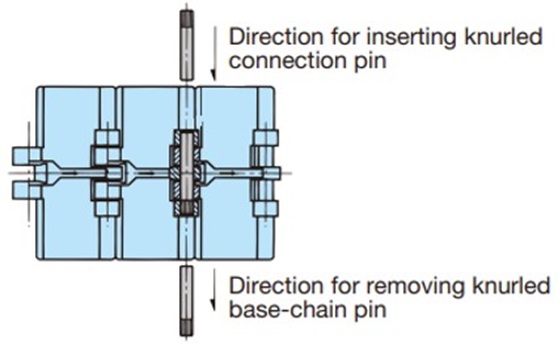

3-1-2. El pasador de unión es un pasador moleteado.
Para desmontar, utilice un punzón en el extremo sin moleteado para extraer la pieza. Para volver a montar, utilice un punzón en el extremo moleteado para unir la pieza.
(Solo para los modelos TTPDH y TTPDH-LBP, el lado moleteado permanecerá en la misma dirección incluso cuando se vuelva a conectar).

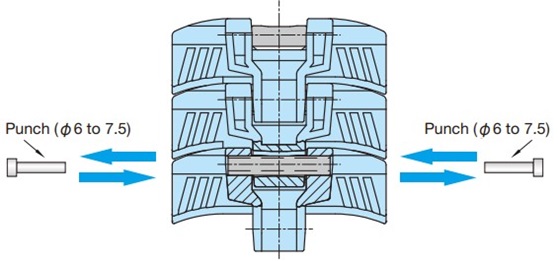

3-1-3. Tipo TTUPM838H
El pasador de unión es de tipo D, por lo que se puede insertar y extraer tanto por el lado izquierdo como por el derecho. Utilice un punzón con un diámetro exterior de Φ6 a 7,5 mm.
Tenga cuidado de no insertar demasiado ni demasiado poco.
El uso de un punzón con un diámetro exterior de Φ6 o menos, o de Φ7,5 o más, dañará la cadena y el pasador.
3-1-4. TN/TNU/TRU/TP-PT/TP-PTS/TP-1873T
El pasador de la unión y un lado de la placa exterior encajan holgadamente.
Al desmontar en un lugar distinto a la unión, utilice una herramienta como un tornillo de banco para cadena para extraer el par de pasadores en posición paralela.
Tenga en cuenta que los eslabones que se hayan desmontado por zonas distintas a las juntas no se pueden reutilizar.
3-1-5. Tipo TP-1843G/Tipo TP-1873G
Se incluyen una placa superior marrón y otra blanca para las juntas. La placa superior blanca sirve para distinguir las juntas.
El pasador de la unión y un lado de la placa exterior encajan holgadamente.
Al desmontar en un lugar distinto a la unión, utilice una herramienta como un tornillo de banco para cadena para extraer el par de pasadores en posición paralela.
Tenga en cuenta que los eslabones que se hayan desmontado por zonas distintas a las juntas no se pueden reutilizar.
3-1-6. Tipo ST/RT
Todos los pasadores y placas tienen holgura y se pueden desmontar desde cualquier punto de la cadena. Los pasadores también se pueden insertar y extraer tanto del lado izquierdo como del derecho.
3-1-7. Tipo TO/TU
Retire el pasador del otro lado de la placa superior.
3-1-8. Tipo TS
La cadena se puede desmontar en cualquier parte quitando el pasador del lado del pasador de chaveta.
3-1-9. Tipo TTKU
El pasador de la unión y un lado de la placa exterior encajan holgadamente.
Si se desmonta en un lugar distinto a la unión, los pasadores están fijados en su lugar, así que utilice una amoladora para eliminar los extremos de los pasadores y retire el par de pasadores paralelos entre sí.
Tenga en cuenta que los eslabones que se hayan desmontado por zonas distintas a las juntas no se pueden reutilizar.

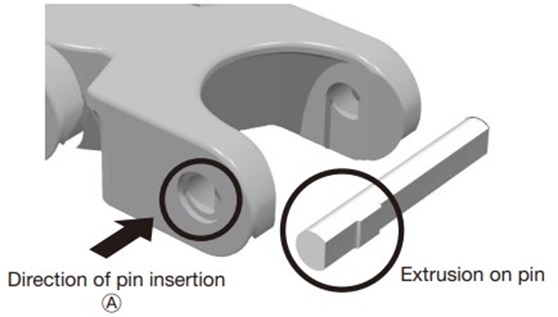

3-1-10. Tipo TPUN555
El pasador solo se puede insertar en una dirección. Utilice un punzón para presionar la cara del extremo del pasador en el lado opuesto a la dirección de inserción y extráigalo.
3-1-11. Cadena de plástico de media luna

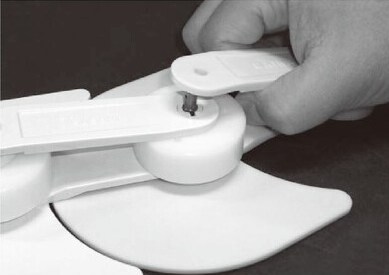

1. Retire el pasador de presión del pasador de conexión y retire Eslabón acodado.

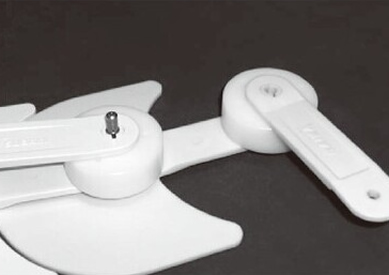

2. Gire Eslabón acodado 90 grados.
3. Retire el pasador de conexión junto con el enlace principal del enlace anterior.

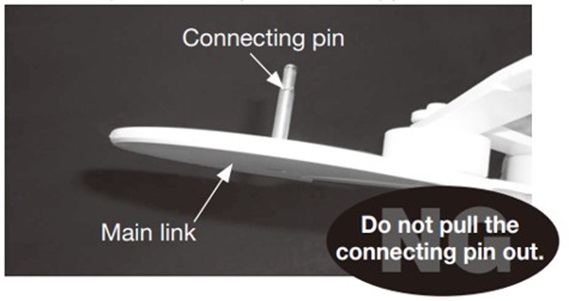

Nota: Al desmontar, no retire el pasador de acoplamiento del eslabón principal.
3-2. Precauciones para el uso de pasadores de plástico y desmontaje/conexión
| Productos elegibles | Tipo TTP-P, tipo TTPH-P, tipo TPS-P, tipo TPH-P, tipo TPM-P-SN, tipo TTUP-P, tipo TTUPM-P, tipo TTUPM-PC, tipo TPU-P, tipo TTUPM838H, tipo TPUSR-P, tipo TP-UB36P, tipo RSP40P, tipo RSP60P, tipo RSP60P-CU |
|---|
- 1. Realice un arranque y una parada suaves.
- 2. No aplique tensión inicial a la cadena.
- 3. Al cortar y conectar cadenas, se utilizan pasadores de plástico de ingeniería. Si se reutiliza un pasador que ya se ha retirado, la fuerza de ajuste disminuirá, lo que puede provocar que el pasador se salga.
Asegúrese de seguir las instrucciones a continuación al cortar y conectar la cadena. - 4. cadena modular plástica se enumeran en la sección de selección.
- 5. Las cadenas con pasadores de plástico de ingeniería no deben utilizarse en condiciones húmedas a temperaturas superiores a 60 °C.
Conexión del pin D
- 1) Al conectar, utilice los pines D específicos provistos (pin del cuerpo principal: blanco, pin de unión: naranja).
- 2) El pasador de acoplamiento es naranja para distinguirlo del pasador D del cuerpo principal (blanco).
- 3) Se incluye una junta de pasador en D con cada cadena.
Instrucciones de corte y unión
(1) Durante el desmontaje
- 1) Coloque un punzón con un diámetro exterior ligeramente menor que el orificio del pasador en el eslabón, sobre la cara del pasador en D, y golpéelo suavemente con un martillo para extraerlo. Puede extraerlo tanto desde la izquierda como desde la derecha.
- 2) No reutilice los pines D una vez que se hayan retirado.
(2) Cuando se conecta
- 1) Utilice la junta de pasador en D específica (naranja).
- 2) Coloque un punzón en el extremo del pasador en forma de D y golpéelo ligeramente con un martillo para insertar el pasador en forma de D en el orificio del pasador del eslabón.
La inserción es posible tanto desde el lado izquierdo como desde el derecho. No corte ni una en el punto donde ya está insertado el pasador de unión (naranja). - 3) Compruebe que los pasadores D conectados estén insertados uniformemente desde la cara del extremo de la bisagra en ambos lados.
- 4) Compruebe que las cadenas conectadas se doblan suavemente.
