Manejo retenedor de par TFK
Manejo 1
- 1. Todos retenedor de par se envían con orificio piloto. Tras el desmontaje, taladre el orificio del eje. Para más detalles sobre cómo taladrar el orificio del eje, consulte aquí.
- 2. Al desmontar dos o más retenedor de par, tenga cuidado de no intercambiar piezas. Al volver a montarlos, asegúrese de utilizar las mismas piezas que venían de fábrica. Si se intercambian piezas, la curva de par proporcionada no coincidirá con el par de deslizamiento real.
- 3. Al utilizar correas dentadas, cadenas de rodillos, etc., para transmisiones de bobinado, tenga cuidado de no tensarlas demasiado. Una tensión excesiva puede impedir la obtención de un par de deslizamiento estable.
Manejo 2
Para cada número de modelo de retenedor de par, el par de apriete se establece en un máximo del 50% del rango de par establecido (consulte la página del producto) y la curva de par se adjunta cuando se envía.
Este par del 50% se llama punto 0, y el par de deslizamiento se establece en función de este punto 0.
Para ajustar el par de deslizamiento de los tornillos TFK20, 25 y 35, apriete la tuerca de ajuste con una llave de gancho estándar. Para ajustar el par de deslizamiento de los tornillos TFK50 y 70, apriete los tres tornillos de ajuste con una llave estándar. Consulte a continuación cómo recrear el punto cero.
Ajuste de par de deslizamiento
TFK20・25・35
- (1) Cuando el par de deslizamiento requerido supere el punto 0, apriete la tuerca de ajuste según el ángulo indicado en la curva de par de la unidad principal. El apriete de la tuerca se facilita con la ayuda de la escala de par (indicador de ángulo) y las marcas de referencia.
- (2) Si el par de deslizamiento requerido es inferior al punto 0, afloje la tuerca de ajuste más allá del ángulo requerido de acuerdo con la curva de par adjunta a la unidad principal y luego apriétela al ángulo requerido.
(Ejemplo) Al ajustar el par de deslizamiento desde el punto 0 hasta -30°.
- 1. Afloje la tuerca de ajuste desde el punto 0 hasta -60°.
- 2. Apriete la tuerca de ajuste de -60° a -30°.
Escala de par TFK20, 25, 35
TFK50・70
- (1) Si el par de deslizamiento requerido supera el punto 0, apriete los tres tornillos de ajuste según el ángulo indicado en la curva de par incluida con la unidad. El apriete de los tornillos de ajuste se puede realizar fácilmente utilizando la escala de par (indicador de ángulo) y las marcas de referencia.
- (2) Si el par de deslizamiento requerido es inferior al punto 0, afloje los tres pernos de ajuste más allá del ángulo requerido de acuerdo con la curva de par adjunta a la unidad principal y luego apriételos al ángulo requerido.
(Ejemplo) Al ajustar el par de deslizamiento desde el punto 0 hasta -60°.
- 1. Afloje el perno de ajuste desde el punto 0 hasta -90°.
- 2. Apriete el perno de ajuste de -90° a -60°.
Escala de par TFK50/70
(Nota) Al configurar inicialmente retenedor de par o al cambiar el ajuste del par de deslizamiento durante su uso, recomendamos hacer funcionar la unidad de 2 a 3 minutos antes de iniciar su funcionamiento para obtener un par de deslizamiento más estable. El rodaje debe realizarse de la siguiente manera, según el par de deslizamiento que se vaya a configurar:
(1) Cuando se utiliza con un par de deslizamiento inferior al punto 0.
- 1. Haga funcionar el motor al par de punto 0 durante 2 a 3 minutos.
- 2. Ajuste el par de deslizamiento como se describió anteriormente antes de iniciar el funcionamiento.
(2) Cuando se utiliza con un par de deslizamiento superior al punto 0.
- 1. Ajuste el par de deslizamiento como se describe anteriormente.
- 2. Encienda el motor durante 2 a 3 minutos.
- 3. Vuelva a colocar la tuerca o el perno de ajuste en el punto 0.
- 4. Vuelva a ajustar el par de deslizamiento antes de iniciar el funcionamiento normal.

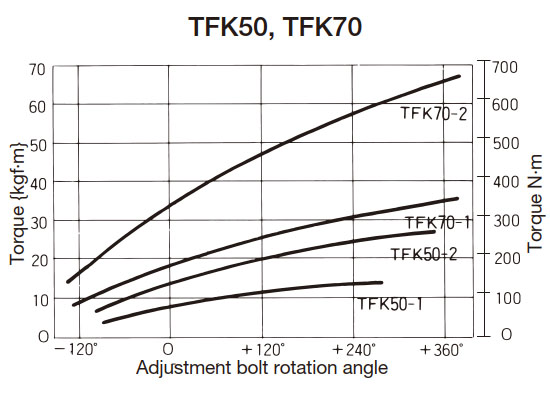

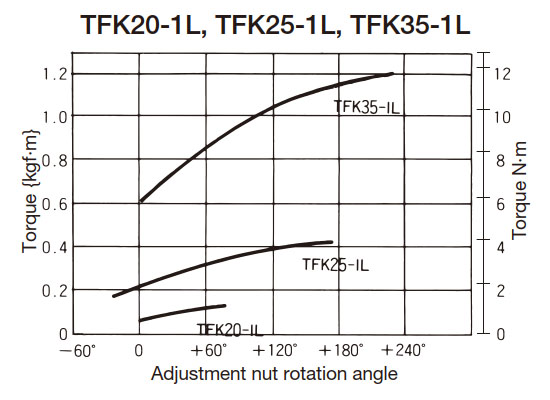

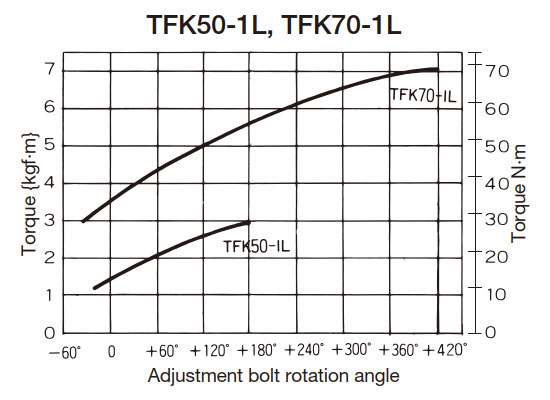

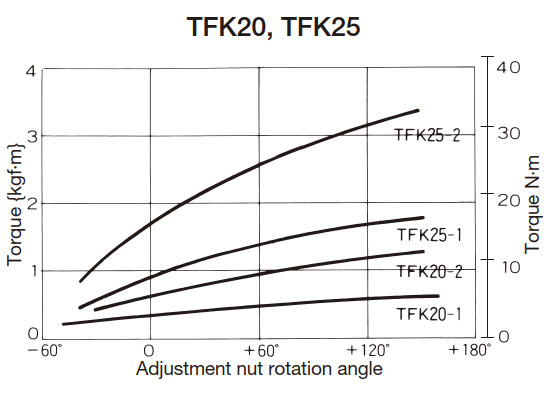

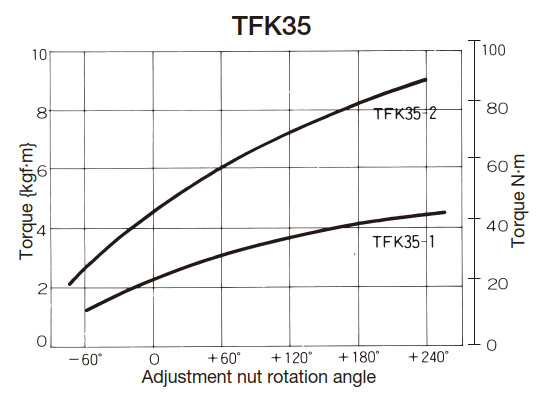

Curva de par (común a los tipos de acoplamiento)
Especificación de resorte débil
Las especificaciones estándar de los resortes { } son valores de referencia.
Cómo recrear 0 puntos
Al volver a ensamblar después de mecanizar el orificio del eje, siga los pasos a continuación.
TFK20・25・35

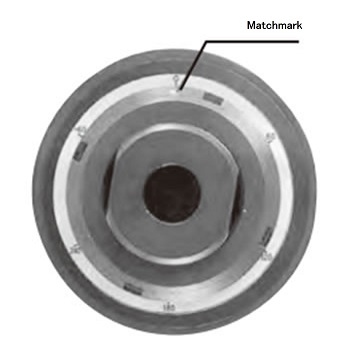

- 1. Al volver a ensamblar, alinee la escala de torque 0 con la posición del tornillo de fijación del casquillo (número de producto (8)). (Tenga cuidado de no invertirlo 180 grados).
- 2. Apriete la tuerca de ajuste a mano y luego use la llave de gancho para apretarla aún más hasta que la marca de coincidencia en la tuerca de ajuste esté en la posición 0 en la escala de torque.
TFK50・70

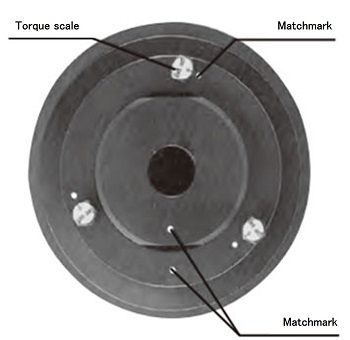

- 1. Apriete la tuerca de ajuste y alinee las marcas de alineación en la tuerca de ajuste y el saliente.
- 2. Apriete el perno de ajuste a mano, luego use una llave o una llave ajustable para apretarlo aún más hasta que el 0 en la escala de torque coincida con la marca de coincidencia.
- Notas: 1. La escala de la curva de par 0 indica el 50% del par máximo.
- Nota 2: Cada curva de par es un ejemplo representativo. Para su uso real, consulte la curva de par incluida con la unidad.
