datos técnicos protector mecánico

Shock Guard TGE disponible

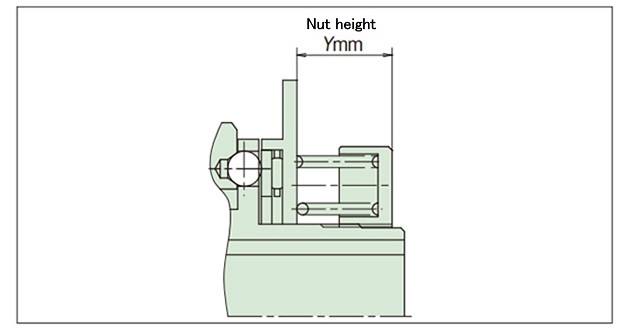

Ajuste de par

• 1. Lea el valor de altura de la tuerca correspondiente al par requerido en el diagrama de correlación de par y apriete la tuerca de ajuste a este valor (vea el diagrama a continuación).
  Para apretar la tuerca de ajuste, afloje los dos tornillos de fijación, coloque una llave de gancho (consulte la tabla inferior derecha, se vende por separado) en la muesca del borde exterior de la tuerca y gírela. El par de apriete del producto no necesariamente coincidirá con el diagrama de correlación que aparece a continuación; utilícelo solo como guía.


  llave de gancho

  Tamaño	Llave inglesa nº
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. Una vez determinado el par de apriete, anote el valor en la placa de características para que, incluso si el producto se desmonta para su mantenimiento, pueda restablecerse fácilmente al par de apriete anterior. Además, si estampado marcas de alineación en las caras frontales de la tuerca y el cubo, podrá reproducir el par de apriete con mayor precisión.

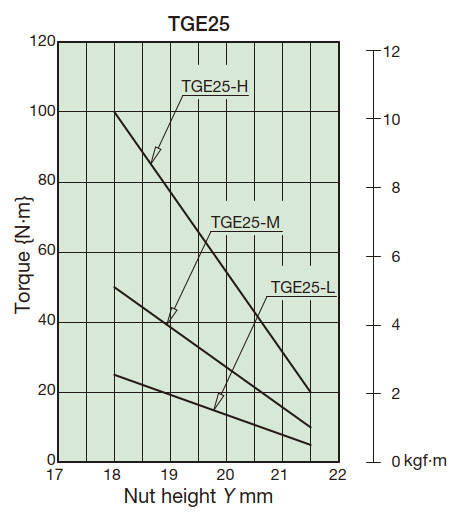

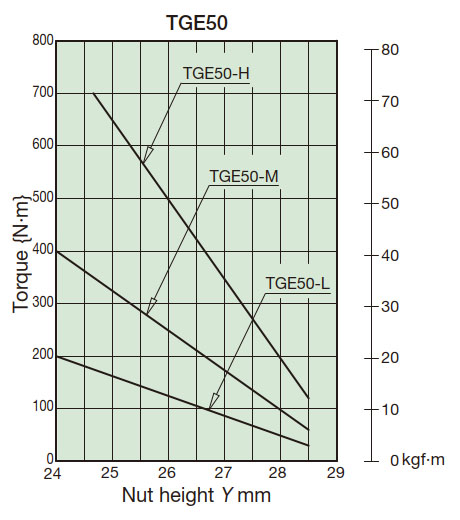

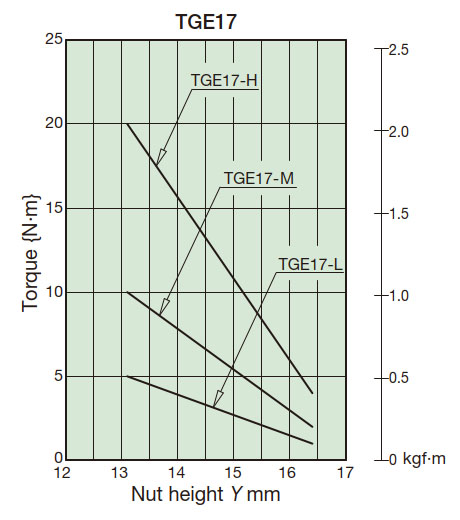

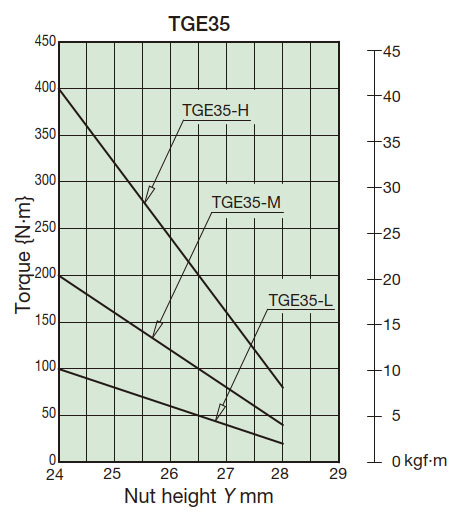

  Diagrama de correlación de torque
