datos técnicos protector mecánico

limitador de par TL disponible

Ajuste de par

El par de deslizamiento del limitador de par se ajusta apretando o ajustando la tuerca o el perno de ajuste.

(1) Tras instalar limitador de par en la máquina, realice varias pruebas, comenzando con la tuerca o el tornillo de ajuste ligeramente apretados y aumentando gradualmente el apriete hasta encontrar la posición óptima. También puede consultar el diagrama de correlación par-apriete (tabla inferior) para leer el valor del par de deslizamiento para un apriete determinado de la tuerca o el tornillo. Sin embargo, el par para un apriete dado variará según el estado de la superficie de fricción y otros factores. El gráfico es solo orientativo; el método más práctico es realizar una prueba con un apriete ligeramente menor y encontrar el adecuado para la máquina. Si la estabilidad del par de deslizamiento es especialmente importante, apriete completamente la tuerca o el tornillo de ajuste a mano, luego apriételo aún más con una llave de 60 grados y permita que gire aproximadamente 500 revoluciones para asentar la superficie de fricción. Si la velocidad de rotación es alta, permita que gire 500 revoluciones en varias etapas.
(2) También podemos entregar el producto con el elemento central ya instalado y ajustado al par especificado. En este caso, el orificio del eje debe mecanizarse previamente.

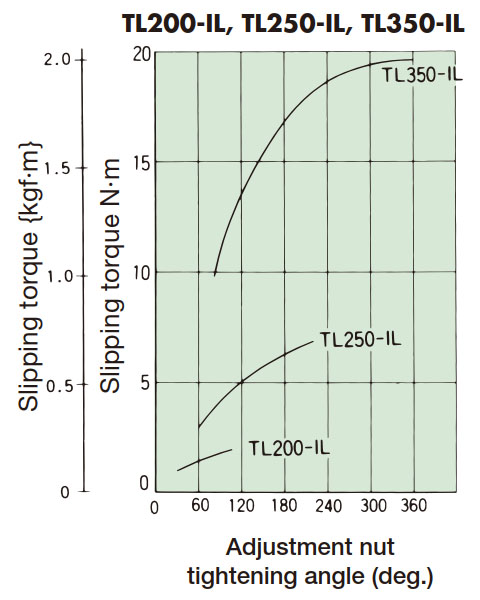

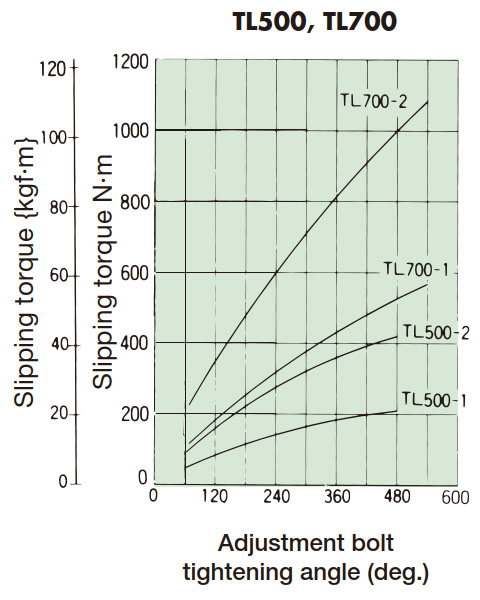

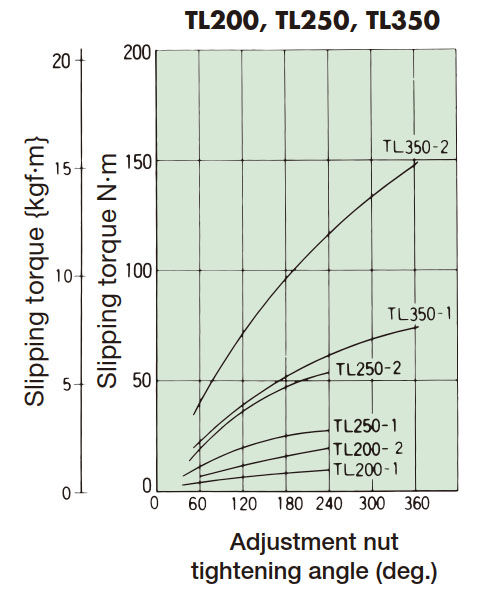

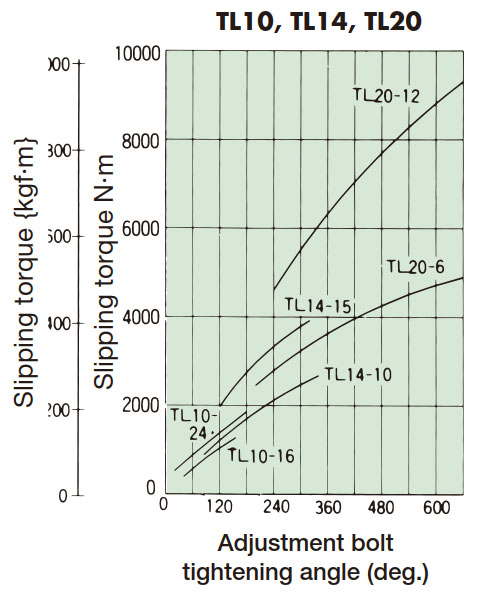

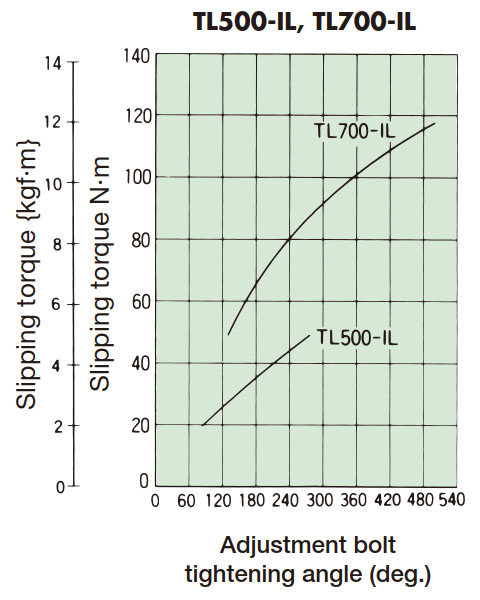

Diagrama de correlación entre la cantidad de apriete y el par de apriete

El punto 0 es cuando la tuerca o el perno de ajuste se aprieta a mano para fijar el resorte del disco.

[Haga clic para ampliar]

Selección y producción de miembros del centro

Un engranaje de rueda dentada puede sujetarse limitador de par como elemento central.

Si usted mismo selecciona y fabrica estos elementos centrales, tenga en cuenta los siguientes puntos.

(1) Tenga en cuenta que el diámetro mínimo del miembro central está limitado por limitador de par (D).
Para conocer el número mínimo de dientes al utilizar piñones para la transmisión por cadena, consulte la tabla de piñones del miembro central a continuación.
(2) Las superficies de fricción (ambos lados) del miembro central deben tener un acabado de 3S a 6S.
(3) El diámetro del orificio del miembro central debe terminarse de 3S a 6S de acuerdo con la tolerancia dimensional del diámetro del orificio del miembro central en la tabla de dimensiones.
(4) El espesor de la parte donde se sujeta el miembro central debe estar dentro de la dimensión S en la tabla de dimensiones.

detección de funcionamiento limitador de par

limitador de par patina en caso de sobrecarga para proteger la máquina, pero si no se detiene la fuente de alimentación, limitador de par seguirá patinando. El patinaje continuo puede causar un desgaste anormal y sobrecalentamiento del disco de fricción, por lo que la fuente de alimentación debe detenerse inmediatamente.

Como ejemplo de cómo detectar el deslizamiento del limitador de par y detener la fuente de accionamiento, se presenta el siguiente método que utiliza un interruptor de proximidad y un tacómetro digital.

Ejemplo de instalación

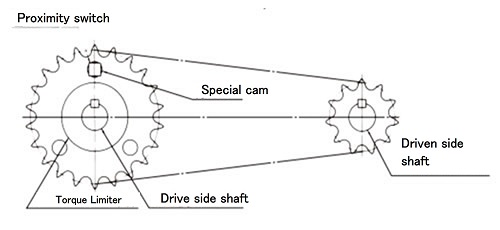

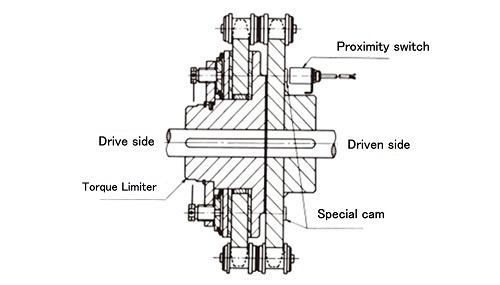

Formato 1
Cuando se aplica una sobrecarga a la máquina accionada y el elemento central del limitador de par se detiene

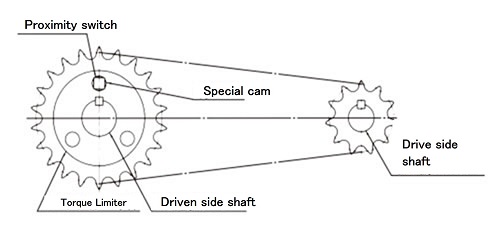

Formato 2
Cuando la máquina accionada se sobrecarga y limitador de par se detiene

Formato 3
Cuando se utiliza limitador de par como tipo de acoplamiento y el elemento central se detiene cuando se sobrecarga.

formato 4
Cuando se utiliza limitador de par como tipo de acoplamiento y la unidad principal se detiene cuando se sobrecarga.

Evite en lo posible el método de montaje tipo 4, ya que dificulta el montaje de levas especiales. Si utiliza un limitador de par con acoplamiento, utilice el tipo 3.

Al seleccionar el número de levas especiales como se muestra en la tabla a continuación, se puede detectar el deslizamiento en aproximadamente 1 a 10 segundos a la velocidad de rotación de detección.

Número de levas especiales y velocidad de rotación de detección

Nota) Incluso en el caso de 0,6 r/min o menos, el rango excluye de 6 a 60 r/min dependiendo del número de levas especiales.
Número de levas especiales	Rango de velocidad de rotación detectable r/min
1	6～60
2	3～30
3	2～20
4	1.5～15
5	1.2～12
6	1.0～10
7	0.85～8.5
8	0.75～7.5
9	0.67～6.7
10	0.6～6.0

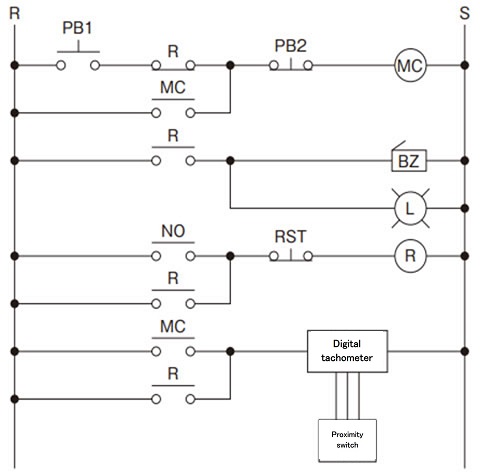

Diagrama de conexión de referencia

PB1: Pulsador de accionamiento del motor
PB2: Pulsador de parada del motor
RST: BZ, L Botón de reinicio
MC: Contactor electromagnético para motor
R: Relé auxiliar
NO: Salida del tacómetro digital a contacto
BZ: Zumbador
L: Lámpara

Tacómetro digital: Omron H7CX-R11-N

Interruptor de proximidad: Omron Corporation TL-N5ME2

Nota: Recomendamos los tacómetros digitales y los interruptores de proximidad Omron mencionados anteriormente.
Para obtener más detalles, consulte el catálogo publicado por Omron Corporation.

Dimensiones e instalación especiales de la leva

La leva especial se atornilla en el lado accionado.

Utilice un tornillo de seguridad o similar para evitar que se afloje.

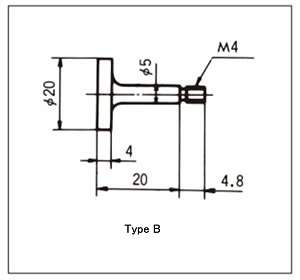

Diagrama de referencia de levas especiales

*Por favor, prepárelo usted mismo.

piñón del miembro central

Cuando utilice un piñón como elemento central, tenga en cuenta lo siguiente:

La tabla siguiente muestra el caso en el que se utiliza un piñón como elemento central y la potencia se transmite mediante cadena.

(1) Al utilizar los tipos de montaje 1 y 2, el número mínimo de dientes para que la cadena no golpee la leva especial (como se muestra en el diagrama de referencia)
(2) El número mínimo de dientes que impide que la cadena golpee el disco de fricción cuando se utiliza únicamente limitador de par
(3) Longitud del arbusto
(4) Diámetro del orificio del piñón (diámetro del orificio del miembro central)

Al utilizar únicamente limitador de par y la leva especial, tal como se muestra en el diagrama de referencia anterior, en el tipo de montaje 2.
Número de modelo	rueda de espigas Diámetro del orificio (Miembro del centro) diámetro del orificio)	Número mínimo de dientes en los piñones utilizados
		RS35		RS40		RS50		RS60		RS80		RS100		RS120		RS140		RS160
		mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud
TL200	30^+0.03 0	△20	3.8	16	6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TL250	41^+0.05 0	-	-	20	6.5	17	6.5	-	-	-	-	-	-	-	-	-	-	-	-
TL350	49^+0.05 0	-	-	26	6.5	21	6.5	18	9.5	15	9.5	-	-	-	-	-	-	-	-
TL500	74^+0.05 0	-	-	-	-	△29 (30)	6.5	25	9.5	19	9.5	-	-	-	-	-	-	-	-
TL700	105^{+0.05 0}	-	-	-	-	-	-	△33 (35)	9.5	26	12.5	21	12.5	18	12.5	-	-	-	-
TL10	135^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△29 (30)	12.5	24	15.5	△22	19.5	-	-
TL14	183^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△39 (40)	15.5	△33 (35)	15.5	△29	19.5	△26	23.5
TL20	226^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△54	15.5	△46 (60)	15.5	△40	19.5	△35	23.5

Notas: 1. Las marcas △ no corresponden a piñones estándar de tipo A. Si utiliza un piñón estándar, indique el número de dientes entre paréntesis.
Nota) 2. La longitud del casquillo es solo de referencia.

Al utilizar la leva especial como se muestra en el diagrama de referencia anterior con el tipo de montaje 1
Número de modelo	rueda de espigas Diámetro del orificio (Miembro del centro) diámetro del orificio)	Número mínimo de dientes en los piñones utilizados
		RS35		RS40		RS50		RS60		RS80		RS100		RS120		RS140		RS160
		mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud	mínimo Número de dientes	Arbusto longitud
TL200	30^+0.03 0	△25	3.8	19	6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TL250	41^+0.05 0	-	-	24	6.5	20	6.5	-	-	-	-	-	-	-	-	-	-	-	-
TL350	49^+0.05 0	-	-	30	6.5	24	6.5	21	9.5	17	9.5	-	-	-	-	-	-	-	-
TL500	74^+0.05 0	-	-	-	-	32	6.5	△28 (30)	9.5	21	9.5	-	-	-	-	-	-	-	-
TL700	105^{+0.05 0}	-	-	-	-	-	-	36	9.5	△28 (30)	9.5	△23 (24)	12.5	20	12.5	-	-	-	-
TL10	135^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△31 (32)	12.5	26	15.5	△23	19.5	-	-
TL14	183^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△41 (45)	15.5	35	15.5	△30	19.5	△27	23.5
TL20	226^{+0.07 0}	-	-	-	-	-	-	-	-	-	-	△56 (60)	15.5	△47 (60)	15.5	△41	19.5	△36	23.5

Notas: 1. Las marcas △ no corresponden a piñones estándar de tipo A. Si utiliza un piñón estándar, indique el número de dientes entre paréntesis.
Nota) 2. La longitud del casquillo es solo de referencia.
