Se instalan y envían un total de cuatro sensores de detección de posición: uno para los límites superior e inferior de la carrera y otro para el inicio de la desaceleración superior e inferior.

Conéctelo a la línea de señal de secuencia superior apropiada.

Especificaciones del sensor de detección de posición

Modelo	EE-SX972-C1(OMRON)
Tensión de alimentación	CC 5 a 24 V ±10% Ondulación (pp) 10% o menos
Salida de control	NPN de colector abierto (corriente de carga de 50 mA o menos)
Modo de funcionamiento	SALIDA 1: Se activa cuando recibe luz. SALIDA 2: Se activa cuando se bloquea la luz.
Circuito eléctrico	[クリックで拡大]

En cuanto a las especificaciones de salida, también está disponible el tipo de colector abierto PNP como pedido especial; por favor, póngase en contacto con nosotros para obtener más detalles.

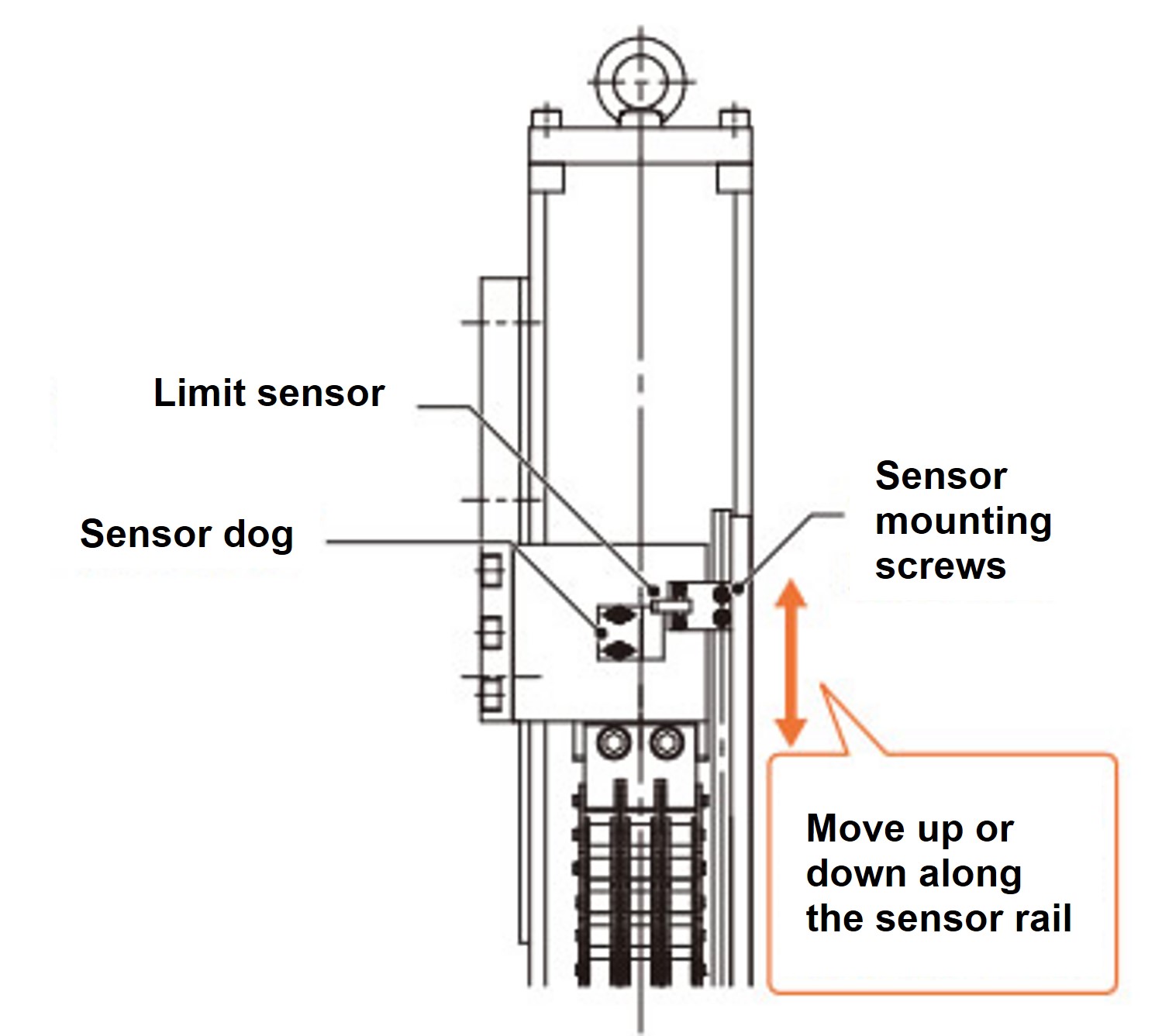

Procedimiento de ajuste del sensor de detección de posición

• 1. Mueva Zip Master a la posición deseada.
  (Arriba o abajo)
• 2. Afloje el tornillo de montaje del sensor (tornillo de cabeza plana con ranura en cruz: M4 x 8), mueva el sensor hacia arriba o hacia abajo y ajuste la posición de detección del sensor.

  *El sensor de desaceleración debe mantenerse conectado al circuito.

  *Para obtener instrucciones sobre cómo retirar la cubierta, consulte la sección de procedimiento de inspección (aquí).

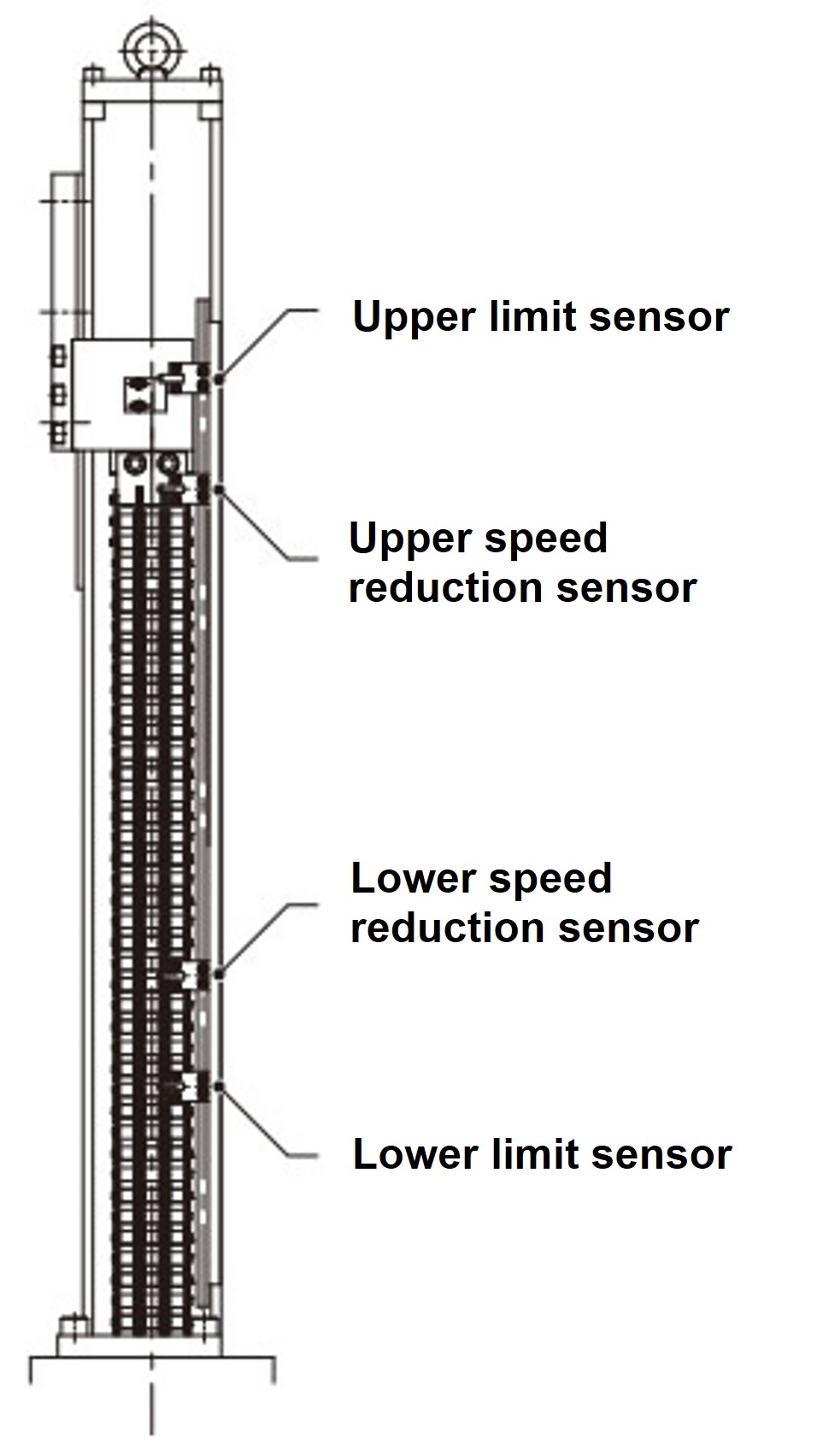

posición de instalación del sensor de detección de posición
