datos técnicos actuador lineal Linipower Jack datos técnicos
Vida útil prevista según el tipo de tornillo
La vida útil de un husillo de bolas está determinada por el descascarillado causado por la fatiga en la superficie de rodadura.
Por favor, compruebe la vida útil aproximada utilizando este gráfico distancia de recorrido previsto.
Sin embargo, si el impacto es fuerte o si no se realiza una lubricación y un mantenimiento adecuados, el distancia de recorrido esperado se reducirá significativamente.
distancia de recorrido esperado (km) = Carrera de carga real (m) × frecuencia de uso (veces/día) × número de días de funcionamiento/año × 10 -3 × número de años esperados
El gráfico a continuación se basa en la vida útil L10.
La vida útil L10 es la vida útil que puede alcanzar el 90% o más del total, expresada en distancia de recorrido.
Al seleccionar un conector en función de su vida útil, seleccione el número de bastidor de este gráfico de la siguiente manera:
En este gráfico, la distancia de recorrido requerida esperada es de 5 km y la carga equivalente PM es de 39,2 kN{4tf}.
La intersección de cada punto es el tamaño de gato requerido; en este caso, se pueden seleccionar gatos tipo JWB050 o JWH050 o superiores.
Si la carga fluctúa significativamente durante la carrera, calcule la carga equivalente utilizando la siguiente fórmula.
PM = PMIN + 2×PMAX 3
P M: Carga equivalente kN{kgf}
P MIN: Carga mínima kN{kgf}
P MAX: Carga máxima kN{kgf}

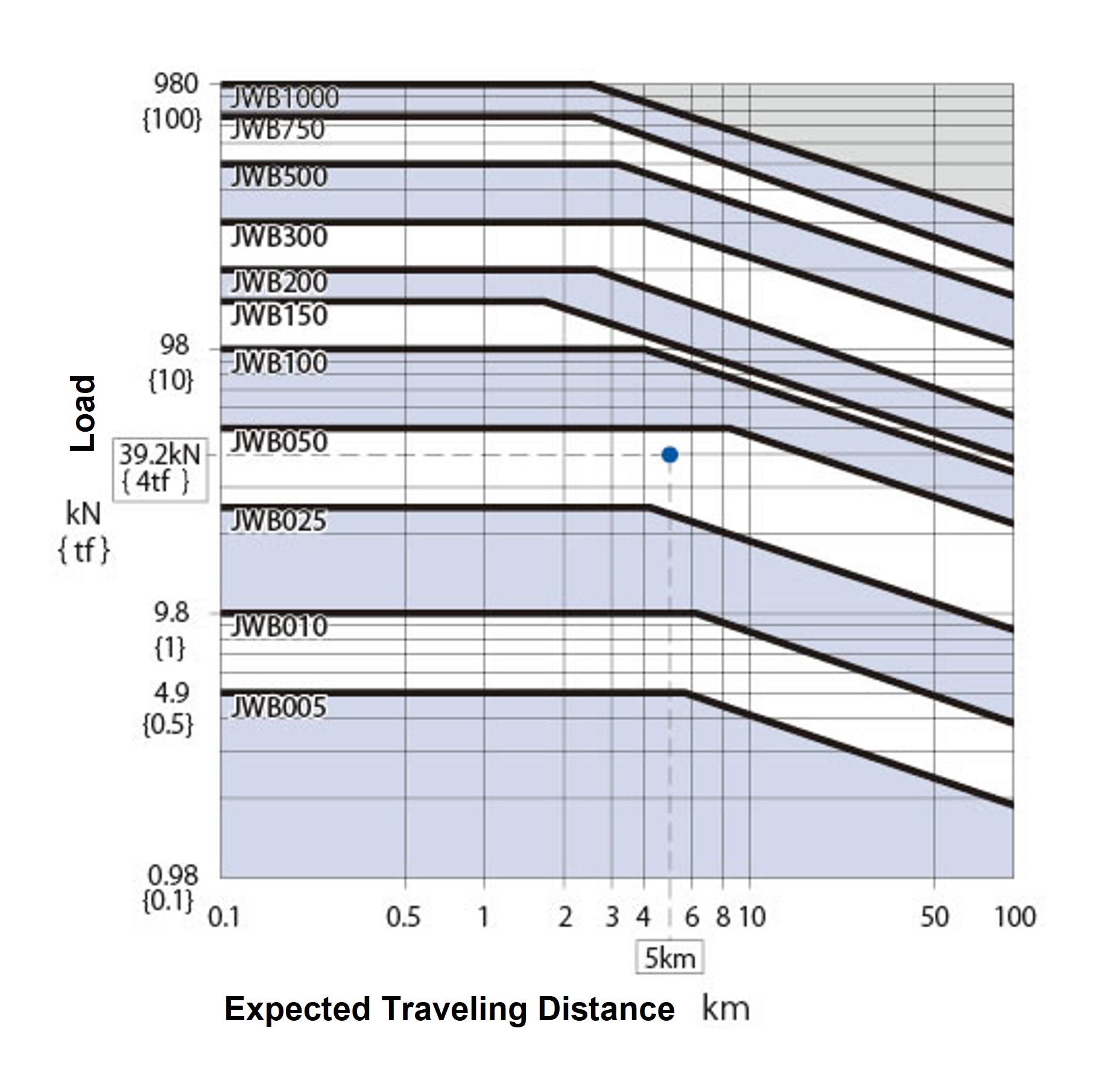

JWB
JWH
JWM
La vida útil de un tornillo trapezoidal no se puede calcular con la misma fórmula que la de un tornillo de bolas. Utilice los valores que se muestran a continuación como referencia.
- JWM050 o menos...5 km (vida útil promedio esperada)
- JWM100 o más...1 km (vida útil promedio esperada)
