Portacables (CABLEVEYOR) Clean Series para evitar el desgaste por polvo de cables y tubos en salas blancas

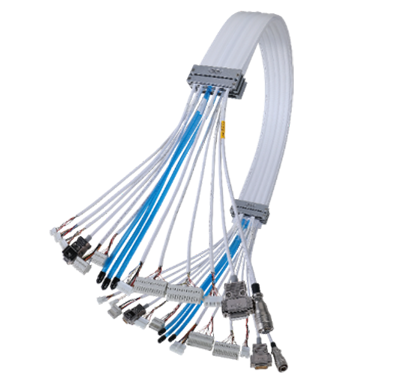

CLEANVEYOR

Clase ISO 1

• Limpieza ISO Clase 1
- La menor generación de polvo de todos los dispositivos guía de soporte de cables y mangueras Tsubaki.
-Certificado por el Instituto Fraunhofer (IPA) en Alemania.

larga vida

- Utiliza una cápsula (fluororesina ePTFE) con excelente resistencia a la abrasión.
- Los cables y tubos se almacenan dentro de la cápsula para evitar la fricción entre las estructuras de soporte.
・¡Hemos alcanzado más de 10 millones de flexiones! (Según los resultados de nuestras pruebas)

Trabajo de instalación reducido

Los cables y tubos se ensamblan según las solicitudes del cliente y se envían con las abrazaderas ya colocadas.
- Tras su llegada, se puede instalar fácilmente en el dispositivo.

Volver al inicio de esta página

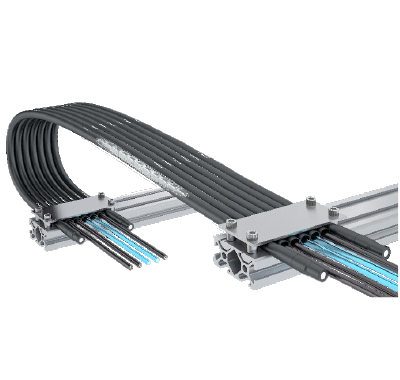

FLATVEYOR

Clase ISO 2

• Limpieza ISO Clase 2
• La soldadura plana de cables y tubos evita el deslizamiento entre los soportes.
-Certificado por el Instituto Fraunhofer (IPA) en Alemania.

Longitud de recorrido largo

• Se han incorporado elementos de soporte a ambos lados del cable plano para evitar que rebote, lo que permite soportar longitud de recorrido largo.

Volver al inicio de esta página

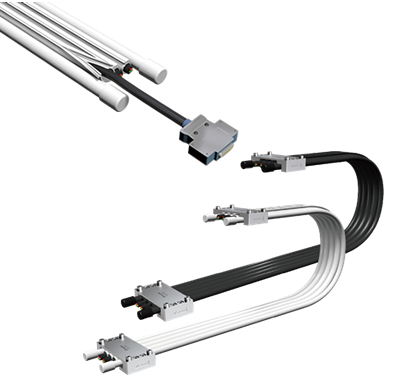

Especificaciones FLATVEYOR ZP

Clase ISO 2

• Limpieza ISO Clase 2
- Nuestros tubos patentados evitan que los residuos de desgaste procedentes de cables, tubos y elementos de soporte se dispersen.
-Certificado por el Instituto Fraunhofer (IPA) en Alemania.

Fácil almacenamiento y reemplazo

- Utiliza el tubo de apertura/cierre patentado de Tsubaki, lo que permite un fácil almacenamiento y reemplazo de cables y tubos.
- Fácil de abrir y cerrar, lo que facilita la inserción y extracción de cables y tubos.

Disponible en 2 colores

- Disponible en blanco y negro, lo que le permite elegir el color que mejor se adapte a sus instalaciones y entorno de uso.

Volver al inicio de esta página

Portacables (CABLEVEYOR) ^TKR tipo

equivalente a la clase 3 de ISO

- Los resultados de las pruebas internas demuestran que es equivalente a la clase 3 de la norma ISO.
- Utiliza la estructura flexible única de Tsubaki y materiales con excelente resistencia a la abrasión.

Ruido bajo

-El bajo nivel de ruido se consigue mediante un mecanismo de flexión único que utiliza un paso corto y flexión de resina.

Cortable

-Gracias a su estructura de enlace, se puede cortar y unir igual que la Serie de plástico convencional.

Movimiento longitud de recorrido largo

・Hasta 5,94 m posible con TKR28H52-EX

Ver información del producto

Tales problemas,
¿No tienes uno?
(Ejemplo de la industria de semiconductores)

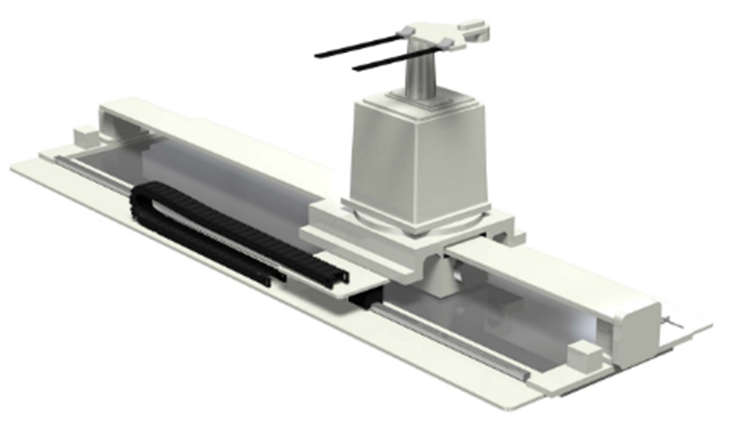

robot de transferencia de obleas de gran diámetro

A medida que han aumentado los diámetros de las obleas, las carreras de los robots de transporte también se han alargado.

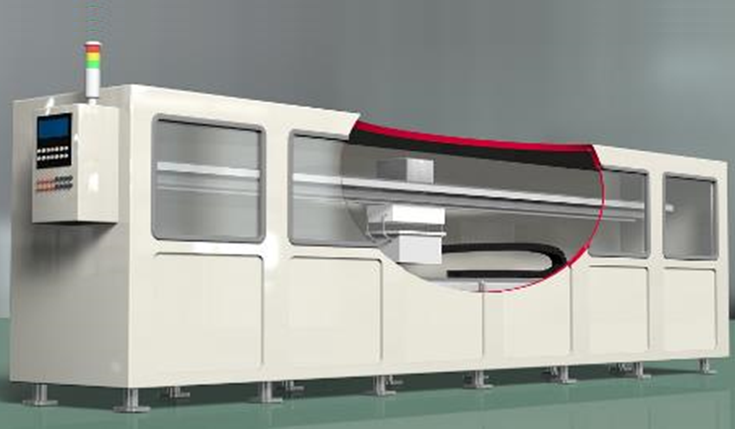

Equipos de limpieza

Queremos reducir la generación de polvo y mejorar el rendimiento de las piezas de trabajo en los equipos de limpieza de obleas, pero no podemos encontrar Portacables (CABLEVEYOR) que tenga longitud de recorrido largo de más de 5 m y que además mejore la limpieza.

Puede utilizarse en salas blancas.
Trazo largo
¿No hay ningún Portacables (CABLEVEYOR)?

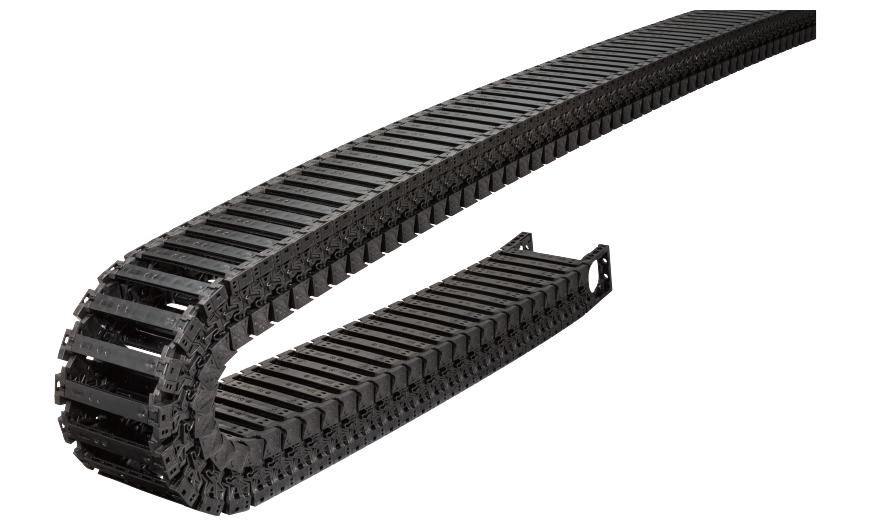

TKR28H52-EX
Transporte longitud de recorrido largo en salas blancas

La TKR28H52-EX se puede utilizar con una carrera máxima de 5,94 m.
Además, genera poco polvo y tiene una larga vida útil.

Incluso cuando el robot se desplaza largas distancias, se mantiene limpio y tiene una larga vida útil con una carrera máxima de 5,94 m.

Incluso con longitud de recorrido largo de transporte de la lavadora de tipo lote, la generación de polvo se suprimió con un solo Portacables (CABLEVEYOR), mejorando el rendimiento de la pieza de trabajo.

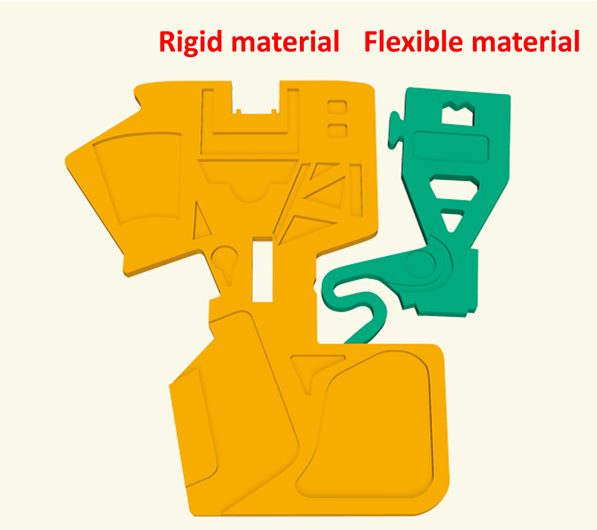

Logra una alta rigidez y flexibilidad mediante el moldeo integral de materiales rígidos y flexibles.
Además, su estructura única logra longitud de recorrido largo y un bajo nivel de ruido.

La parte flexible también es una estructura integrada.

La sección de flexión tiene una estructura de deflexión flexible, lo que elimina el desgaste por deslizamiento entre pasadores y orificios, como ocurre en las estructuras de enlace, y reduce la generación de polvo.

Comparación de las características de generación de polvo

Nuestras condiciones de prueba

・Condiciones de instalación: Instalación estándar (con suelo)
・Velocidad de desplazamiento: 120 m/min
・Aceleración: 4 m/s ²
- Sin cables ni tubos

La cantidad de polvo generado se mide contando el número de partículas de 0,1 μm o más grandes por pie cúbico, y se expresa como una relación cuando el número de partículas producidas por otros fabricantes se establece en 1.
