Serie de plástico tipo abierto Tipo TKR

Enlace
Acortamiento/alargamiento

Portacables (CABLEVEYOR) que genera menos polvo que el tipo TKQ.
- Logra una limpieza ISO Clase 3 (según los resultados de pruebas internas).
- El bajo nivel de ruido y la generación de polvo contribuyen a reducir el impacto ambiental.
- Se encuentran disponibles especificaciones especiales, como especificaciones para ambientes secos (adecuadas para ambientes de baja humedad).
・ longitud de recorrido largo adicional, TKR28H52-EX, disponible con una carrera máxima de 5,94 m

Características

El exclusivo mecanismo de flexión de Tsubaki logra una baja generación de polvo, bajo nivel de ruido y baja vibración.

1. Baja generación de polvo

No se produce desgaste por deslizamiento entre los pasadores y los orificios de los pasadores, y el uso de materiales deslizantes de alta resistencia al desgaste logra una baja generación de polvo.

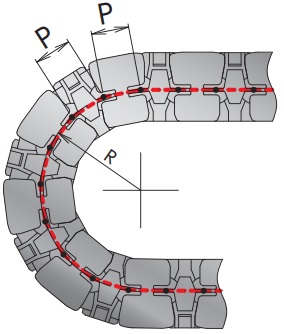

TKR20H28

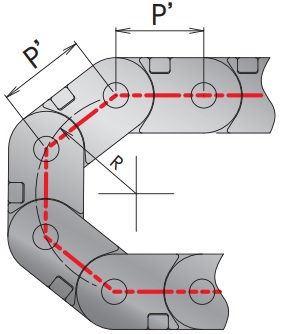

TKP35H32

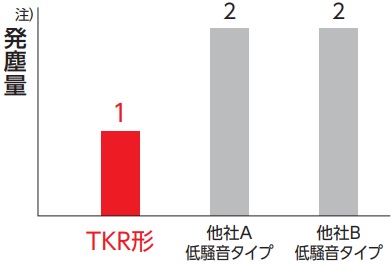

■ Comparación de las características de generación de polvo

Nuestras condiciones de prueba

・Condiciones de instalación: Instalación estándar (con suelo)

・Velocidad de desplazamiento: 120 m/min ※Soporte: Ninguno

Nota: La cantidad de polvo emitido indica el número de partículas de 0,1 μm o más grandes presentes en un pie cúbico.

2. Bajo nivel de ruido

Un paso corto y un mecanismo de flexión que aprovecha la flexibilidad de la resina logran un bajo nivel de ruido.

■Estado doblado

Serie TKR

Serie TKP

3. baja vibración

La suave curvatura, que se aproxima a un arco circular, permite una baja vibración durante el funcionamiento.

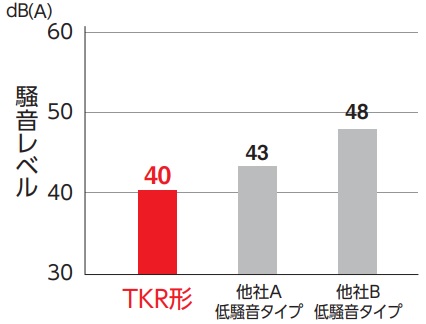

■Comparación de ruido

Nuestras condiciones de prueba

・Condiciones de instalación: Instalación estándar (con suelo)

・Distancia de medición de ruido: 500 mm

・Velocidad de desplazamiento: 100 m/min

4. Admite particiones multinivel

El espacio de almacenamiento se puede dividir en varios niveles, lo que permite una mayor flexibilidad en la distribución.

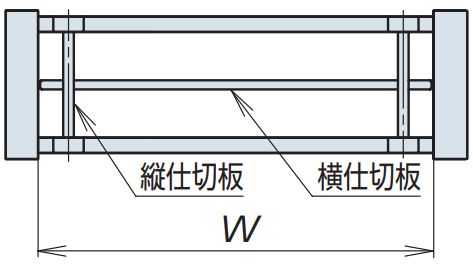

Tipo DSA

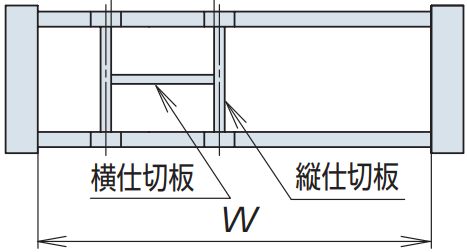

Tipo DSB

*Se requieren dos o más separadores verticales.

Información

Acerca de la instalación de rodillos de soporte

El modelo TKR está equipado con rodillos de apoyo, lo que le permite adaptarse incluso longitud de recorrido largo.

Instale los rodillos de soporte siguiendo las instrucciones del siguiente enlace y utilícelos según gráfico de carga admisible una vez instalados.

Acerca de la instalación de rodillos de soporte

Especificaciones especiales

Se pueden tener en cuenta especificaciones especiales, como las de ambientes secos (adecuadas para entornos de baja humedad).

Catálogos y manuales de instrucciones

Lista de productos

*Haz clic para ver información detallada. Abrir todo Cerrar todo

Diámetro exterior máximo del cable/manguera: 18 mm, 20 mm (TKR15H22 y posteriores)

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
18	22	20	40	15	Parte exterior del brazo Tipo de apertura y cierre	TKR15H22-30W20R40
50	TKR15H22-30W20R50
75	TKR15H22-30W20R75

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
20	22	40	40	15	Parte exterior del brazo Tipo de apertura y cierre	TKR15H22-30W40R40
50	TKR15H22-30W40R50
75	TKR15H22-30W40R75

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
20	22	60	40	15	Parte exterior del brazo Tipo de apertura y cierre	TKR15H22-30W60R40
50	TKR15H22-30W60R50
75	TKR15H22-30W60R75

Diámetro exterior máximo del cable/manguera 25 mm (TKR20H28 y superiores)

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	30	55	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR20H28W30R55
75	TKR20H28W30R75
95	TKR20H28W30R95
150	TKR20H28W30R150

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	40	55	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR20H28W40R55
75	TKR20H28W40R75
95	TKR20H28W40R95
150	TKR20H28W40R150

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	50	55	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR20H28W50R55
75	TKR20H28W50R75
95	TKR20H28W50R95
150	TKR20H28W50R150

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	60	55	20	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR20H28W60R55
75	TKR20H28W60R75
95	TKR20H28W60R95
150	TKR20H28W60R150

Diámetro exterior máximo del cable/manguera 25 mm (TKR37H28~)

Abrir todo Cerrar todo

Ancho interior 40 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	40	55	37	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR37H28W40R55
75	TKR37H28W40R75
100	TKR37H28W40R100

Ancho interior 50 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	50	55	37	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR37H28W50R55
75	TKR37H28W50R75
100	TKR37H28W50R100

Ancho interior 60 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	60	55	37	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR37H28W60R55
75	TKR37H28W60R75
100	TKR37H28W60R100

Ancho interior 70 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	70	55	37	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR37H28W70R55
75	TKR37H28W70R75
100	TKR37H28W70R100

Ancho interior 80 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
25	28	80	55	37	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR37H28W80R55
75	TKR37H28W80R75
100	TKR37H28W80R100

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera 36 mm (TKR26H40 y superiores)

Abrir todo Cerrar todo

Ancho interior 50 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	50	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W50R75
100	TKR26H40W50R100
125	TKR26H40W50R125
150	TKR26H40W50R150

Ancho interior 62 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	62	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W62R75
100	TKR26H40W62R100
125	TKR26H40W62R125
150	TKR26H40W62R150

Ancho interior 75 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	75	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W75R75
100	TKR26H40W75R100
125	TKR26H40W75R125
150	TKR26H40W75R150

Ancho interior 87 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	87	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W87R75
100	TKR26H40W87R100
125	TKR26H40W87R125
150	TKR26H40W87R150

Ancho interior 100 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	100	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W100R75
100	TKR26H40W100R100
125	TKR26H40W100R125
150	TKR26H40W100R150

Ancho interior 125 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	125	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W125R75
100	TKR26H40W125R100
125	TKR26H40W125R125
150	TKR26H40W125R150

Ancho interior 150 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	150	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W150R75
100	TKR26H40W150R100
125	TKR26H40W150R125
150	TKR26H40W150R150

Ancho interior 200 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
36	40	200	75	26	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR26H40W200R75
100	TKR26H40W200R100
125	TKR26H40W200R125
150	TKR26H40W200R150

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera: 45 mm, 47 mm (TKR28H52 y posteriores)

Abrir todo Cerrar todo

Ancho interior 50 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
45	52	50	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W50R75
100	TKR28H52W50R100
150	TKR28H52W50R150
200	TKR28H52W50R200

Ancho interior 62 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	62	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W62R75
100	TKR28H52W62R100
150	TKR28H52W62R150
200	TKR28H52W62R200

Ancho interior 75 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	75	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W75R75
100	TKR28H52W75R100
150	TKR28H52W75R150
200	TKR28H52W75R200

Ancho interior 87 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	87	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W87R75
100	TKR28H52W87R100
150	TKR28H52W87R150
200	TKR28H52W87R200

Ancho interior 100 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	100	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W100R75
100	TKR28H52W100R100
150	TKR28H52W100R150
200	TKR28H52W100R200

Ancho interior 125 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	125	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W125R75
100	TKR28H52W125R100
150	TKR28H52W125R150
200	TKR28H52W125R200

Ancho interior 150 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	150	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W150R75
100	TKR28H52W150R100
150	TKR28H52W150R150
200	TKR28H52W150R200

Ancho interior 200 mm

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	200	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W200R75
100	TKR28H52W200R100
150	TKR28H52W200R150
200	TKR28H52W200R200

Volver al inicio de esta página

Diámetro exterior máximo del cable/manguera: 45 mm, 47 mm (TKR28H52-EX)

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
45	52	50	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W50R75EX
			100			TKR28H52W50R100EX
			150			TKR28H52W50R150EX
			200			TKR28H52W50R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	62	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W62R75EX
			100			TKR28H52W62R100EX
			150			TKR28H52W62R150EX
			200			TKR28H52W62R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	75	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W75R75EX
			100			TKR28H52W75R100EX
			150			TKR28H52W75R150EX
			200			TKR28H52W75R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	87	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W87R75EX
			100			TKR28H52W87R100EX
			150			TKR28H52W87R150EX
			200			TKR28H52W87R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	100	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W100R75EX
			100			TKR28H52W100R100EX
			150			TKR28H52W100R150EX
			200			TKR28H52W100R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	125	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W125R75EX
			100			TKR28H52W125R100EX
			150			TKR28H52W125R150EX
			200			TKR28H52W125R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	150	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W150R75EX
			100			TKR28H52W150R100EX
			150			TKR28H52W150R150EX
			200			TKR28H52W150R200EX

cable ·manguera Diámetro exterior máximo mm	Altura interior mm	Ancho interior mm	doblar radio mm	Paso mm	Estructura que permanece abierta	Nombre del producto
47	52	200	75	28	circunferencia interior y exterior del brazo Tipo de apertura y cierre	TKR28H52W200R75EX
			100			TKR28H52W200R100EX
			150			TKR28H52W200R150EX
			200			TKR28H52W200R200EX
