Cilindro de Potencia Serie G
- Se trata de un cilindro eléctrico de la zona de empuje pequeño con un empuje nominal de 700 N o más que puede utilizarse con alimentación de CA (corriente alterna).
El tipo de tornillo se puede seleccionar según la aplicación. - Con un rendimiento mejorado y una gama de opciones ampliada, hemos estandarizado 9.000 modelos, la mayor cantidad en esta clase, lo que le permite seleccionar el modelo óptimo para cualquier aplicación o dispositivo.
- *Los productos certificados CCC están disponibles para entrega rápida.
- Empuje nominal: de 700 N a 3,00 kN
- Velocidad nominal: 25-120 mm/s
Características
-
・Amplia variedad
Hemos estandarizado 630 modelos básicos y aproximadamente 9.000 modelos, incluidos los equipados con opciones.
-
- Estable, de alta eficiencia y larga vida útil
Al utilizar un material de tuerca altamente compatible con el tornillo de centrado diseñado específicamente para Cilindro de Potencia, se ha logrado una alta eficiencia, estabilidad y larga vida útil.
Cilindro de Potencia de la serie G utiliza básicamente un tornillo trapezoidal. Si desea utilizarlo para operaciones de alta velocidad y alta frecuencia, considere el tipo de tornillo de bolas.
Diferencias en los tornillos según los símbolos de velocidad
-
Funcionamiento silencioso
El accionamiento silencioso del motor de freno de CC reduce significativamente el ruido durante el arranque y la parada.
-
・Excelente estabilidad de velocidad
La estructura básica consiste en que un motor de inducción hace girar el eje del tornillo y mueve la tuerca (varilla) hacia adelante y hacia atrás, por lo que es menos susceptible a las fluctuaciones de carga y puede funcionar a una velocidad estable.
-
・Productos con certificación CCC, todos los tamaños disponibles con entrega cortos
Para exportar a China motores eléctricos de baja potencia (1,1 kW o menos), deben exhibir la marca CCC, que certifica la certificación obligatoria.
Todos los tamaños de la serie G cuentan con certificación CCC y se pueden entregar en poco entrega (entrega estándar es de 14 días).
Cómo utilizar cada tipo (dispositivo de protección) y su estructura
-
・Un tipo A (sin mecanismo de protección contra sobrecargas)
El freno del motor detiene el motor. Tenga en cuenta que exceder las dimensiones nominales mínimas y máximas de la carrera puede causar daños.
Cuando utilice este tipo, asegúrese de instalar un sensor u otro dispositivo para regular usted mismo la carrera, o utilice nuestro ajuste de carrera externo opcional LS.
-

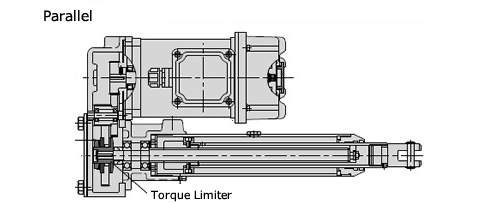

・Tipo B (con embrague antirrebote húmedo)
En el extremo del eje helicoidal de la sección reductora se encuentra integrado un embrague antirrebote húmedo. Se utiliza un revestimiento especial para brindar protección en caso de sobrecarga.
El forro especial proporciona protección incluso durante la sobreimpulso.
-

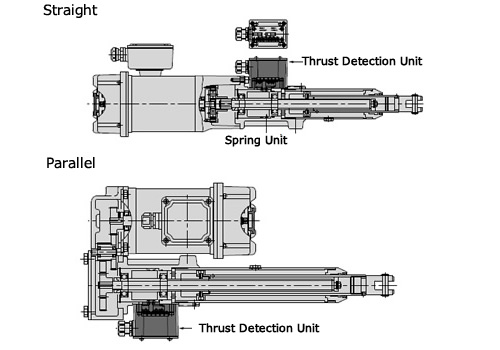

• Tipo C (con mecanismo de detección de empuje)
El soporte tiene una unidad de resorte de detección de empuje incorporada, que es efectiva cuando se requiere una señal eléctrica para la parada por empuje (tracción) o sobrecarga.
También se emite una señal eléctrica si se produce una sobrecarga en el lado de la carga mientras el motor está parado o si se excede la carrera.
*En particular, cuando se somete a un impacto, el resorte incorporado se deformará y absorberá la carga del impacto.
Lista de modelos estándar
| Número de modelo | empuje nominal norte {kgf} |
Velocidad nominal 50/60 Hz mm/s |
Capacidad del motor kW |
Accidente cerebrovascular con nombre mm |
|
|---|---|---|---|---|---|
| LPGA070 LPGB070 LPGC070 |
L | 700 {71.4} |
25/30 | 0.1 | 100 200 300 400 500 600 800 1000 1200 |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA100 LPGB100 LPGC100 |
L | 1.00k{102} | 25/30 | 0.1 | |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA150 LPGB150 LPGC150 |
L | 1.50k{153} | 25/30 | 0.2 | |
| M | 75/90 | 0.4 | |||
| H | 100/120 | 0.4 | |||
| LPGA300 LPGB300 LPGC300 |
L | 3.00k{306} | 25/30 | 0.4 | |
| M | 50/60 | 0.2 | |||
| H | 67/80 | 0.4 | |||
- *El tipo LPGB solo está disponible en paralelo debido a su mecanismo.
- *El botón de parada U-speed no se puede utilizar con el tipo LPGC.
- *La potencia del motor para la velocidad H de LPGC070 y LPGC100 es de 0,2 kW.
Catálogos y manuales de instrucciones
Especificaciones del motor
| Modelo | tipo completamente sellado con refrigeración por aire con freno | |
|---|---|---|
| producción | Consulte la lista de modelos estándar | |
| Número de postes | 4 postes | |
| fuente de alimentación | Voltaje | 200V/200V/220V |
| frecuencia | 50Hz/60Hz/60Hz | |
| Clasificación de tiempo | Calificación de 30 minutos | |
| Clase de resistencia al calor | B | |
| estructura protectora | modelo exterior completamente sellado (IP55) | |
Ejemplo de visualización del número de modelo
| LPG | C | 300 | L | T | 5 |
| ｜ Nombre de la serie Cilindro de Potencia Serie G |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ empuje nominal 070: 700N{71.4kgf} 100: 1,00 kN {102 kgf} 150: 1,50 kN {153 kgf} 300: 3,00 kN {306 kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Forma del cuerpo T: Recto K: Paralelo |
｜ Carrera nominal 1: 100 mm 2: 200 mm 3: 300 mm 4: 400 mm 5: 500 mm 6: 600 mm 8: 800 mm 10: 1000 mm 12: 1200 mm |
| tipo A: Sin mecanismo de protección contra sobrecargas B: Con embrague antirrebote húmedo C: Con mecanismo de detección de empuje |
Velocidad nominal L, M, H, U Consulte la información detallada para conocer las velocidades reales. |
||||
■ Navegación de modelos Tsubaki
tipo
A: Este es el tipo básico sin ningún dispositivo de protección.
B: Incorpora limitador de par como dispositivo de protección contra sobrecargas. Esta opción solo está disponible en el modelo paralelo.
C: Equipado con un mecanismo de detección de empuje.
empuje nominal
Este es el empuje nominal al que puede funcionar el motor.
Velocidad nominal
Esta es la velocidad de funcionamiento del cilindro cuando el motor gira de forma síncrona.
Consulte la información detallada para conocer los valores de velocidad de cada modelo.
Forma del cuerpo
T: Una forma recta en la que el motor y el actuador están dispuestos en línea recta.
K: Una configuración en paralelo con una caja de cambios colocada entre el motor y el actuador.
Accidente cerebrovascular con nombre
La distancia de carrera de la parte operativa.
Especificaciones del motor
Z: Compatible con variador de frecuencia.
V: La tensión y frecuencia de la fuente de alimentación son 400/400/440 V, 50/60/60 Hz.
V1: La tensión y la frecuencia de la fuente de alimentación son 380 V y 50 Hz.
V2: La tensión y frecuencia de la fuente de alimentación son 380 V, 60 Hz.
V3: La tensión y frecuencia de la fuente de alimentación son 415 V, 50 Hz.
V4: La tensión y frecuencia de la fuente de alimentación son 460 V, 60 Hz.
T1: Clase de resistencia al calor F, resistente a 40 °C.
T2: Clase de resistencia al calor F, 60 °C.
T3: Clase de resistencia al calor F, 80 °C.
T4: Clase de resistencia al calor H, resistente a 80°C.
N: Cumple con la normativa CE.
N2: Especificaciones conformes a la norma UL.
N3: Especificación CCC.
D: Resistente a la presión y a prueba de explosiones.
A: Es un adaptador sin motor.
Símbolo de opción
M: La varilla está provista de un tope de rotación.
L: Viene con ajuste de carrera externo LS.
K2: Dos microinterruptores incorporados detectan la posición del golpe.
Solo está disponible el tipo paralelo.
K4: Equipada con cuatro microinterruptores incorporados que detectan la posición de la carrera.
Solo está disponible el tipo paralelo.
P: Equipada con un potenciómetro que detecta la posición de la carrera.
Solo está disponible el tipo paralelo.
R: Equipada con un codificador rotatorio que emite una señal de movimiento de carrera.
Solo está disponible el tipo paralelo.
C: Viene con accesorios de horquilla.
Solo está disponible el tipo paralelo.
I: Viene con accesorio final en forma de I.
J: Viene con fuelle de acordeón.
*Existen varias opciones disponibles.
Lista de números de modelo de producto
*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo
Empuje 700 N {71,4 kgf} (Números de modelo LPGA070~, LPGB070~, LPGC070~)
Empuje 1,00 kN {102 kgf} (Números de modelo LPGA100~, LPGB100~, LPGC100~)
Empuje 1,50 kN {153 kgf} (Números de modelo LPGA150~, LPGB150~, LPGC150~)
Empuje 3,00 kN {306 kgf} (Números de modelo LPGA300~, LPGB300~, LPGC300~)
Apoyo especial
・Disponemos de soporte especial adaptado a sus condiciones de uso.
