Linipower Jack JWM (Tipo de tornillo trapezoidal)
- El JWM (tipo de tornillo trapezoidal) es un gato de tornillo de uso general y bajo nivel de ruido.
- Los componentes principales son un tornillo trapezoidal concéntrico y un engranaje helicoidal de alta precisión.
- Estructura sencilla, compacta y económica. Se espera que retenga la carga. (Autobloqueante)
- También están disponibles especificaciones para tornillos de acero inoxidable y para zurdos.
Características
-
Económico
Su estructura simple y compacta lo hace económico.
-
-Bajo nivel de ruido
Utiliza un tornillo trapezoidal con contacto deslizante, lo que lo hace ideal para aplicaciones donde el ruido es un problema.
-
• Retención de carga
Se calcula que los tornillos trapezoidales tienen propiedades de autobloqueo y se espera que retengan la carga.
*El mecanismo de autobloqueo puede volverse ineficaz debido a vibraciones, golpes, etc. En tales casos, se requiere un dispositivo de frenado.
-
- Tornillo trapezoidal, especificaciones de tornillo de acero inoxidable
Para los dos modelos JWM025 y JWM050, ahora están disponibles ejes de tornillo de acero inoxidable austenítico.
Ideal para dispositivos que requieren protección contra la corrosión en ejes de tornillos, compuertas de agua y diversos dispositivos de apertura y cierre de compuertas, equipos ambientales, máquinas de fabricación de papel, etc.
Para obtener detalles sobre las especificaciones del acero inoxidable, haga clic aquí.
-
- Tornillo trapezoidal, rosca izquierda
El sentido de giro de entrada es el mismo, pero el tornillo gira en sentido contrario al especificado para rosca derecha. Esto ocurre al usar varios gatos hidráulicos accionados por un solo motor, o cuando el sentido de giro de entrada no es el mismo debido a la instalación de los gatos.
Sin embargo, esto se puede solucionar fácilmente si existe una especificación de rosca izquierda.Haga clic aquí para obtener detalles sobre las especificaciones de la rosca izquierda.

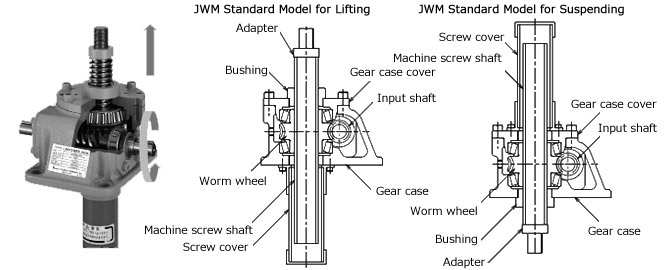

Estructura de especificación básica

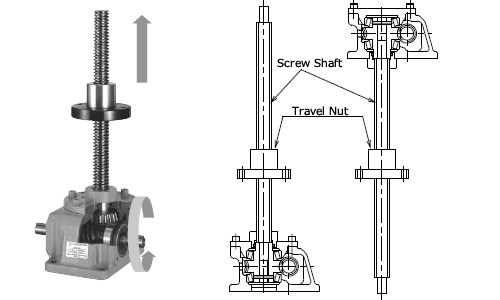

Estructura de nuez viajera
Lista de modelos estándar
• Capacidad básica
| Marco N° | Capacidad básica kN {tf} | Relación de reducción de gusanos | |
|---|---|---|---|
| H | L | ||
| 002 | 1.96 {0.2} | 5 | 20 |
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·Ataque
| Marco N° | 2 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | - | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○: Producto estándar, △: Hecho a medida, - Las marcas se fabrican según las condiciones de uso. Por favor, contáctenos para más detalles.
- Las especificaciones de la tuerca móvil para los números de bastidor JWM300 y superiores se fabricarán caso por caso.
- *Deben confirmarse las condiciones de uso al fabricar los tipos JWM750 y 1000.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| JW | M | 050 | U | S | H | 10 | U |
| ｜ Nombre de la serie Linipower Jack |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Capacidad básica 002: 1,96 kN{0,2 tf} 005: 4,90 kN{0,5 tf} 010: 9,80 kN{1tf} 025: 24,5 kN{2,5 tf} 050: 49,0 kN{5tf} 100: 98,0 kN{10tf} 150: 147kN{15tf} 200: 196 kN{20 tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Relación de reducción de tornillo sin fin L, H Para conocer la relación de reducción real, consulte la información detallada. |
｜ Carrera nominal 1: 100 mm 2: 200 mm 3: 300 mm 4: 400 mm 5: 500 mm 6: 600 mm 8: 800 mm 10: 1000 mm 12: 1200 mm 15: 1500 mm 20: 2000 mm |
｜ Dirección de montaje de la brida *Se requiere notación solo para las especificaciones de tuercas móviles. |
| Especificaciones de tornillos S: Forma básica M: Especificación antirrotación R: Especificación de tuerca viajera |
|||||||
| Tipo de tornillo M: Tornillo trapezoidal |
Forma de montaje U: Para empujar hacia arriba D: Para colgar |
||||||
■ Navegación de modelos Tsubaki
Tipo de tornillo
M: Tipo de tornillo trapezoidal.
B: Tipo husillo de bolas.
H: Tipo de husillo de bolas de paso alto.
Capacidad básica
Esta es la capacidad básica que puede soportar el cuerpo del gato.
Forma de montaje
U: Este tipo tiene un eje de tornillo en el lado opuesto de la base de montaje del cuerpo principal.
D: Este tipo tiene un eje de tornillo que sobresale del lado de la base de montaje del cuerpo principal.
Especificaciones de tornillos
S: Esta es la forma básica en la que se mueve el eje del tornillo.
M: La forma básica en la que se mueve el eje del tornillo.
El eje del tornillo tiene una función antirrotación.
R: El eje del tornillo gira y la tuerca se mueve.
Relación de reducción de gusanos
Relación de reducción reductor de tornillo sin fin.
Consulte la información detallada para conocer los valores de la relación de reducción de cada modelo.
Ataque
distancia de recorrido del eje roscado o de la tuerca móvil.
Dirección de montaje de la brida
Para tuercas de tipo móvil, especifique de qué lado de la tuerca debe estar la brida de montaje.
U: Lado superior
D: Lado inferior
Símbolo de opción
J: Viene con fuelle de acordeón.
B: Viene con accesorio final de la varilla.
I: Viene con accesorio final en forma de I.
M: Viene con accesorio final en forma de mesa.
C: Viene con accesorios de horquilla.
Y: Un interruptor de límite con contador mecánico.
K2: Dos microinterruptores incorporados detectan la posición del golpe.
K4: Equipada con cuatro microinterruptores incorporados que detectan la posición de la carrera.
P: Equipada con un potenciómetro que detecta la posición de la carrera.
R: Equipada con un codificador rotatorio que emite una señal de movimiento de carrera.
E: Viene con un motor de freno trifásico.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
EV: Viene con un motor trifásico con freno.
La fuente de alimentación admite 400/400/440V 50/60/60Hz.
G1: Equipado con un Motorreductor trifásico con freno, la relación de reducción es de 1/5.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
G2: Equipado con un Motorreductor trifásico con freno, la relación de reducción es 1/10.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
Lista de números de modelo de producto
*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo
Capacidad básica 1,96 kN {0,2 tf} (número de modelo JWM002~)
Capacidad básica 4,90 kN {0,5 tf} (número de modelo JWM005~)
Capacidad básica 9,80 kN {1 tf} (número de modelo JWM010~)
Capacidad básica 24,5 kN {2,5 tf} (número de modelo JWM025~)
Capacidad básica 49,0 kN {5tf} (número de modelo JWM050~)
Capacidad básica 98,0 kN {10 tf} (número de modelo JWM100~)
Capacidad básica 147 kN {15 tf} (número de modelo JWM150~)
Capacidad básica 196 kN {20 tf} (número de modelo JWM200~)
