reductor información del producto
Un reductor es un dispositivo mecánico que utiliza engranajes para reducir la velocidad de rotación de la potencia obtenida del eje de salida de una fuente de potencia, como un motor, y emitirla.
La relación del número de dientes de engranaje en los lados de entrada y salida es la relación de reducción, y el eje de salida puede obtener un torque que es inversamente proporcional a la relación de reducción.
Ofrecemos tres tipos de engranajes: helicoidales, hipoides y de tornillo sin fin. Puede elegir las especificaciones del motor, la disposición de los ejes (ejes paralelos/ eje en ángulo recto) y la forma del eje de salida (macizo/hueco) que mejor se adapten a sus necesidades.
Tabla de contenido
Información relacionada con el reductor
-
Selección
-
Materiales
-
Operación
Tipos y características de los engranajes
Nuestros reductores utilizan los siguientes cinco tipos de engranajes. Las características de cada engranaje se muestran en la tabla a continuación.
| Engranaje hipoide | tornillo sin fin cilíndrico | tornillo sin fin toroidal | Engranaje cónico | engranaje helicoidal | |
|---|---|---|---|---|---|
| engranaje |  |
 |
 |
 |
 |
| Posición del eje | eje en ángulo recto | eje paralelo | |||
| Sesgar | Intersección | ||||
| eficiencia | 80% | 40～70% | 40～80% | 90% | 90% |
| ruido | tranquilo | Extremadamente silencioso | Extremadamente silencioso | Normal | Normal |
| Engranaje de engranajes | Tanto deslizante como rodante | Deslizar | Deslizar | Laminación | Laminación |
| Autobloqueo* | ninguno | puede ser (Relación de reducción 1/60) |
puede ser (Relación de reducción 1/60) |
ninguno | ninguno |
*Autobloqueo: Función que poseen los engranajes helicoidales que impide que el eje de entrada gire con respecto al eje de salida.
Generalmente, tiene reducción simple con una relación de reducción de 1/60.
Lista de productos reductores
- Motor CC sin escobillas
- reductor de tornillo sin fin
- Motorreductor pequeño
- Servomotor reductor
- Caja de engranajes cónicos
reductor de tornillo sin fin (Worm Power Drive, Troi Drive)
reductor de tornillo sin fin es un reductor (caja de engranajes) que utiliza engranajes helicoidales. A diferencia de otras transmisiones de engranajes, utiliza contacto deslizante, lo que significa que la vibración y el ruido son extremadamente bajos, y un par de engranajes helicoidales puede lograr una gran relación de reducción (generalmente de 1/10 a 1/60).
Este engranaje también tiene un efecto de autobloqueo para evitar la rotación inversa.
Haga clic aquí para conocer los conceptos básicos de reductor de tornillo sin fin
reductor de tornillo sin fin de Tsubaki utilizan dos tipos de engranajes de sinfín: en forma toroidal y cilíndricos.
El tornillo sin fin toroidal tiene una alta capacidad de transmisión y permite equipos compactos, mientras que el tornillo sin fin cilíndrico optimiza la capacidad, la eficiencia y el costo.
Gracias a su amplia variedad de opciones, puede utilizarse para diversos fines.
Serie Troi Drive TD
Número de modelo TD~
Sinfín de alto rendimiento, con alta capacidad de transmisión y alta eficiencia, que emplea un engranaje de tornillo sin fin toroidal.
- ・ tornillo sin fin toroidal transmite energía a través de toda la superficie, proporcionando una alta capacidad de transmisión y funcionalidad, a la vez que es un dispositivo compacto.
reductor de tornillo sin fin de alto rendimiento ideal para su diseño. - - En particular, al seguir una teoría de engranajes única, hemos logrado una fluctuación rotacional extremadamente baja.
- La gama incluye ocho tamaños con una distancia central de 125 a 315 y relaciones de reducción de 1/10 a 1/60 y de 1/100 a 1/3600.
- - Hay dos tipos disponibles: un tipo con eje de salida sólido y carcasa con montaje en pie, y un tipo con eje de salida hueco y carcasa
con montaje en brida. - -Prometemos un diseño compacto y ligero para todas las distribuciones.
Tamaño
Entre ejes 125~315 mm
Relación de reducción
1/10～1/3600
esfuerzo de torsión
2700～47000N･m
Worm Power Drive Serie EW, EWM(R), EWJ, EWJM(R)
Número de modelo EW(J)・EW(J)M(R)～
De alta precisión y tamaño compacto. Su montaje sobre base ofrece un diseño equilibrado entre coste y facilidad de mantenimiento.
Una amplia variedad de opciones permite hacer que el equipo sea más compacto.
- Logra un alto equilibrio entre rendimiento, eficiencia y coste, además de ser altamente preciso y compacto.
- -Según el tipo de montaje, están disponibles ejes de salida tanto macizos como huecos.
- -Disponible en tamaños pequeños a medianos (distancia entre centros de 25 a 200).
- ・La serie MR es compatible con motor estándar japonés (clase IE3: eficiencia premium)
Tamaño
Entre ejes 25-200 mm
Relación de reducción
1/10～1/3600
esfuerzo de torsión
12～5300N･m
Worm Power Drive Series SW, SWM(R), SWJ, SWJM(R)
Número de modelo SW(J)･SW(J)M(R)～
Se utiliza una carcasa específica con montaje mediante eje y brida, lo que contribuye a la simplificación del dispositivo.
- Logra un alto equilibrio entre rendimiento, eficiencia y coste, además de ser altamente preciso y compacto.
- - Se ofrecen ejes de salida tanto macizos como huecos.
- ・También están disponibles ejes con casquillos cónicos Power-Lock, lo que contribuye a reducir el tiempo de montaje.
- -Disponible en tamaños pequeños a medianos (distancia entre centros de 25 a 200).
- ・La serie MR es compatible con motor estándar japonés (clase IE3: eficiencia premium)
Tamaño
Entre ejes 25-200 mm
Relación de reducción
1/10～1/3600
esfuerzo de torsión
12～5300N･m
TERUS
Número de modelo EWGM/SWGM/TDGM~
Se trata de un motorreductor de tornillo sin fin que combina reductor de tornillo sin fin con un motorreductor.
- - Excelentes características del tornillo sin fin: Se adapta a una variedad de aplicaciones y propósitos gracias a su alta resistencia, funcionamiento silencioso y capacidad de autobloqueo.
- - Equipos compactos: Los costes pueden reducirse disminuyendo el número de piezas.
- - Amplia gama de opciones: admite varias opciones de freno de motor, incluidos motores y frenos estándar internacionales
con liberación manual de un toque. - *Este producto se fabrica bajo pedido. Póngase en contacto con nosotros si está interesado en comprarlo.
Capacidad del motor
Trifásico 0,1~2,2 kW
Relación de reducción
1/100～1/3600
esfuerzo de torsión
39～11143N･m
Cobertura por series
Tamaño
| 25 | 35 | 42 | 50 | 63 | 70 | 80 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 280 | 315 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EW(J)・SW(J) | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| TD | ● | ● | ● | ● | ● | ● | ● | ● |
Relación de reducción
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
|---|---|---|---|---|---|---|---|---|
| EW(J)・SW(J) | ● | ● | ● | ● | ● | ● | ● | ● |
| TD | ● | ● | ● | ● | ● | ● |
| 100 | 150 | 200 | 250 | 300 | 400 | 450 | 500 | 600 | 750 | 800 | 900 | 1000 | 1200 | 1500 | 1800 | 2400 | 3000 | 3600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EW(J)・SW(J) | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||
| TD | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |

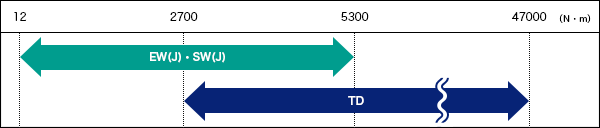

Par de salida
Por favor, compruebe especificaciones principales tabla de ratio de kW de cada producto.
Conocimientos básicos sobre reductor de tornillo sin fin
reductor de tornillo sin fin tiene un tornillo sin fin conectado al eje de entrada y una rueda helicoidal conectada al eje de salida que engranan entre sí.
Gira.
Si el tornillo sin fin tiene un diente, la rueda helicoidal avanza un diente por cada rotación del tornillo sin fin. Si el tornillo sin fin tiene un diente y la rueda helicoidal tiene 100 dientes, la relación de reducción es de 1/100.

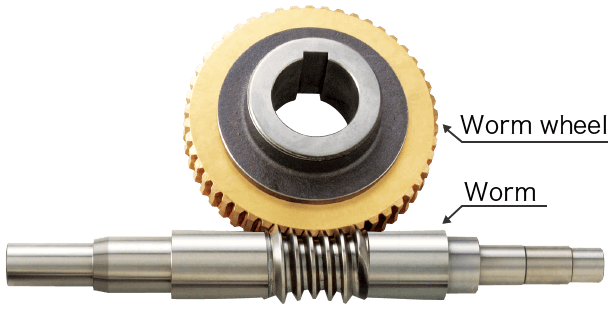

Estructura interna de reductor de tornillo sin fin
Las características del reductor de tornillo sin fin son las siguientes:
- Alta relación de reducción
Un par de engranajes helicoidales pueden proporcionar una gran relación de reducción (normalmente de 1/10 a 1/60). - -Ruido bajo
A diferencia de otras transmisiones por engranajes, se utiliza un contacto deslizante, lo que resulta en una vibración y un ruido extremadamente bajos. - -Autobloqueo para evitar la rotación desde el eje de salida al eje de entrada.
Generalmente, se puede esperar el efecto de autobloqueo cuando la relación de reducción está entre 1/50 y 1/60.- * reductor de tornillo sin fin Tsubaki están limitados a 1/60 ya que ponen énfasis en la eficiencia.
- * Las propiedades de autobloqueo pueden verse reducidas debido a golpes o vibraciones.
No se puede garantizar el autobloqueo, por lo que si se requiere una parada o sujeción fiable, asegúrese de proporcionar un dispositivo de sujeción independiente.
- -Pequeña irregularidad de rotación
En general, presenta menor fluctuación rotacional que otros mecanismos de reducción, lo que la hace adecuada para situaciones en las que la fluctuación rotacional puede afectar la calidad del producto, como la fabricación de semiconductores.
