Serie de tornillos sin fin Cilindro de Potencia
- La serie de gusano es un cilindro eléctrico que es ideal para reemplazar cilindros hidráulicos.
- La serie LPWB Worm utiliza un engranaje helicoidal de alta precisión que emplea la tecnología que Tsubaki ha desarrollado durante muchos años, y un husillo de bolas de alta eficiencia, logrando un gran empuje.
- Empuje admisible: de 49 a 490 kN
- Velocidad nominal: 5-72 mm/s
Características
-
·limpio
Como no hay bombas hidráulicas ni tuberías, no hay que preocuparse por fugas de aceite en las juntas.
-
Fácil de instalar
No requiere bomba hidráulica ni tuberías. Basta con conectar una fuente de alimentación trifásica y funcionará.
-
• Control preciso posible
Los cambios de velocidad y el posicionamiento preciso son posibles utilizando inversores, etc.
-
·Bajo costo
El número de piezas se ha reducido significativamente, lo que ha generado un ahorro de costes.
-
• Alta capacidad de carga
Gracias a una aleación especial, puede soportar cargas pesadas como un gato (carga máxima de 50 t en la zona de empuje grande).
Ejemplos de uso

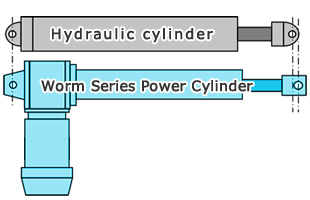

Forma compacta que se asemeja lo más posible a un cilindro hidráulico.
- - En la sección reductora se utiliza un engranaje helicoidal de alta precisión fabricado por Tsubaki, y la estructura de soporte para la sección del husillo de bolas y del engranaje está integrada.
- - A diferencia de los cilindros eléctricos convencionales, no se requiere la sección de soporte, por lo que la longitud total se puede reducir significativamente.
- - El cuerpo principal se monta utilizando horquillas en ambos extremos, que es el método más popular para el montaje de cilindros hidráulicos.

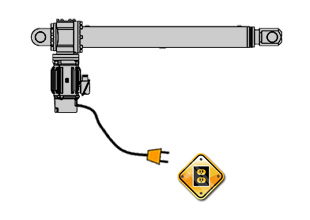

No requiere bomba ni tuberías, fácil de instalar
Cilindro hidráulico
Serie de tornillos sin fin Cilindro de Potencia
Cilindro de Potencia se pueden accionar simplemente conectándolos a la fuente de alimentación.
Cálculo simple del empuje para cilindros hidráulicos
-
Puedes probar el cálculo de empuje en línea para convertir la salida del cilindro hidráulico en un empuje aproximado Cilindro de Potencia.
opción
・L: Ajuste de carrera externo LS (2 piezas incluidas)
・R: Codificador rotatorio
・Y: Contador LS *1
・C: Con accesorios de horquilla
-
・K2, K4: Ajuste de carrera interno LS
-
・J: Con fuelles *2
-
• P: Potenciómetro

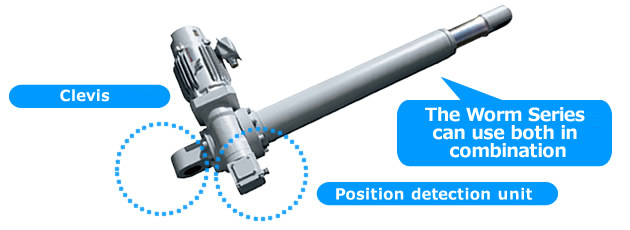

- Ahora es posible combinar acoplamientos de horquilla y unidades de detección de posición, algo que no era posible con Cilindro de Potencia convencionales.
Serie de tornillos sin fin Cilindro de Potencia
- *1 Si el contador LS está instalado, no se puede utilizar en combinación con K2, K4, P o R.
- *2 El tiempo de carrera se mantiene igual.
Ejemplo de visualización del número de modelo
| LPW | B | 5000 | DR | 10 | □□C |
| ｜ Nombre de la serie |
｜ Tipo de tornillo |
｜ empuje admisible |
｜ Forma del cuerpo |
｜ ataque |
｜ opción |
| Cilindro de Potencia Serie cálida |
B: Husillo de bolas | forma de ángulo recto | 2：200mm 5：500mm 10：1000mm |
Lista de números de modelo de producto
| Número de modelo | Empuje admisible *1 | Capacidad del motor kW |
Dimensiones de referencia | Empuje nominal *2 (El empuje varía en función de la relación de velocidad) |
velocidad mm/s |
denominación ataque mm |
Especificaciones del motor | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kN | {kgf} | kN | {kgf} | ||||||||||
| LPWB5000 | 49 | 5000 | 0.4 | 0.98～28.4 | 100～2900 | 24～5 | 200～1000 | Con freno accionado sin excitación motor de inducción trifásico equivalente a IP55 |
|||||
| 0.75 | 3.92～49.0 | 400～5000 | 36～5 | ||||||||||
| 1.5 | 18.6～49.0 | 1900～5000 | 36～5 | ||||||||||
| LPWB10000 | 98 | 10000 | 0.75 | 3.92～38.2 | 400～3900 | 20～6.6 | 500～1500 | ||||||
| 1.5 | 1.96～96.0 | 200～9800 | 48～6.6 | ||||||||||
| 2.2 | 11.7～98.0 | 1200～10000 | 48～6.6 | ||||||||||
| 3.7 | 33.3～98.0 | 3400～10000 | 48～6.6 | ||||||||||
| LPWB20000 | 196 | 20000 | 3.7 | 3.92～196 | 400～20000 | 72～10 | 500～2000 | ||||||
| 5.5 | 25.4～196 | 2600～20000 | 72～10 | ||||||||||
| 7.5 | 49.0～196 | 5000～20000 | 72～10 | ||||||||||
| LPWB30000 | 294 | 30000 | 5.5 | 5.88～294 | 600～30000 | 72～10 | 500～2000 | ||||||
| 7.5 | 30.3～294 | 3100～30000 | 72～10 | ||||||||||
| 11 | 71.5～294 | 7300～30000 | 72～10 | ||||||||||
| LPWB50000 | 490 | 50000 | Póngase en contacto con nosotros. | 500～2000 | Póngase en contacto con nosotros. | ||||||||
- * El empuje admisible es la carga máxima que el propio cilindro puede tolerar.
- * El empuje nominal es el empuje convertido a partir del par nominal del motor.
- *Si el accionamiento es mediante inversor, debe confirmarse el empuje nominal.
- *La tabla de especificaciones anterior muestra la capacidad de generación con una clasificación de tiempo de motor de S2: 30 min y ciclo de trabajo porcentual del 25% ED.
- Si la frecuencia es baja, es posible reducir el tamaño del motor.
- *Además de las especificaciones enumeradas anteriormente, también podemos adaptarnos a combinaciones especiales.
- *El dibujo es solo de referencia. Las dimensiones pueden variar según las especificaciones detalladas.
- *Póngase en contacto con nosotros para obtener más detalles.
