información del producto Clutch
Un elemento mecánico que transmite y bloquea la rotación entre dos ejes de transmisión de potencia.
Existen dos tipos de embragues: de leva (unidireccionales) y de rotación simple (SR). Los embragues de leva cuentan con una estructura mecánica sin juego, con múltiples levas dispuestas entre los pista exterior, y están disponibles para tres aplicaciones distintas: antirretorno, rueda libre e indexación.
Con una simple operación de palanca, el embrague SR puede proporcionar una rotación completa o un número entero de rotaciones desde la pista exterior (lado de accionamiento), que gira continuamente, a pista interior (lado de carga) con una sincronización precisa.
Tabla de contenido
Información relacionada con el embrague
-
Selección
-
Materiales
¿Qué es un embrague de leva (embrague unidireccional)?
Cuando se trata de embragues mecánicos unidireccionales, el embrague Cam Clutch de Tsubaki es un buen ejemplo.
Se trata de un embrague mecánico unidireccional sin juego con una disposición de múltiples levas.
La configuración se divide en tres categorías: protección, sobrepaso e indexación.
¿Qué es un embrague SR (embrague de rotación simple)?
El embrague SR es un embrague que, con una simple operación de palanca, proporciona una o un número entero de revoluciones desde el pista exterior de rotación continua (lado de accionamiento) pista interior (lado de carga).
El mecanismo en el que engranan los pista exterior permite una transmisión de sincronización altamente fiable y precisa, algo imposible con embragues que utilizan mecanismos de fricción, mecanismos de trinquete o mecanismos de pasador y chaveta.
Lista de productos de embrague

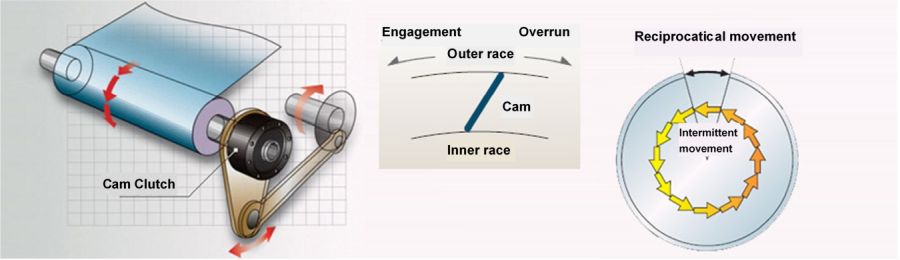

Indexación
También conocido como alimentación intermitente rotativa, este mecanismo convierte el movimiento de ciclo constante del pista exterior en un movimiento rotatorio intermitente y lo transmite al pista interior (eje).
Este método implica acoplamientos y paradas repetidas a alta frecuencia.
pista exterior recibe un movimiento alternativo a un ángulo fijo, lo que provoca que el embrague de leva se acople y permanezca en ralentí de forma continua, dando como resultado una alimentación intermitente.

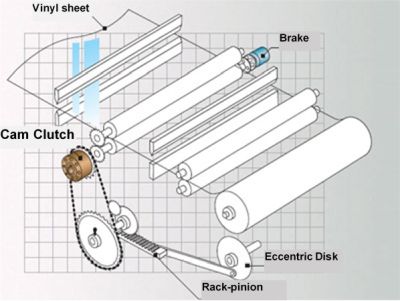

Ejemplo de alimentación de láminas en una máquina de fabricación de bolsas
La imagen de la izquierda muestra un ejemplo de uso para alimentar láminas de vinilo a una máquina de fabricación de bolsas.
El movimiento alternativo de disco excéntrico se acelera mediante el piñón y la cremallera, y el ángulo alternativo del pista exterior del embrague de levas aumenta.
Se utiliza un freno para mejorar la precisión de alimentación de la lámina de vinilo.
Ventajas de usar un embrague de leva
- ・Es posible una frecuencia de alimentación superior a la de los servomotores (máximo 1200 veces/min).
- - La longitud de alimentación se puede ajustar de forma continua, eliminando la necesidad de preocuparse por la configuración de parámetros.
- - Se puede implementar un mecanismo de indexación de bajo coste.
Serie MI
Número de modelo MI~
Este tipo es capaz de realizar un avance indexado de alta precisión.
- - Se utiliza principalmente para fines de indexación.
- -Es posible un avance indexado de alta precisión.
- -Ideal para aplicaciones que requieren indexación de velocidad media a baja y longitudes de avance cortas.
- - Su funcionamiento de engranaje continuo lo hace adecuado para fluctuaciones de carga.
Rango de diámetro del eje en mm
Φ19～Φ250
Rango de par N·m
314～176000
Serie MI-S
Número de modelo MI□□-S
Un embrague de leva para indexación con excelente resistencia al desgaste.
- - La leva ha sido sometida a un tratamiento superficial de endurecimiento especial, lo que la hace altamente resistente al desgaste.
- -Esta serie fue desarrollada especialmente para alimentar con materiales las máquinas de fabricación de sacos y las máquinas enrolladoras.
- - Ideal para aplicaciones que requieren indexación lenta y largos tramos de avance.
- -Este producto se fabrica bajo pedido.
Rango de diámetro del eje en mm
Φ55～Φ75
Rango de par N·m
43.1～196
Serie MX
Número de modelo MX~
Se puede lograr una alta precisión de alimentación durante la indexación de alta velocidad.
- - Presenta una excelente respuesta de engranaje durante el indexado a alta velocidad, lo que permite una alimentación de alta precisión.
- - Ideal para aplicaciones que requieren indexación de alta velocidad y longitudes de avance cortas.
Rango de diámetro del eje en mm
Φ22～Φ70
Rango de par N·m
78.4～784
