Cabezal de engranaje helicoidal EWJMK, EWMK

Cabezales de engranajes de uso general para aplicaciones servo que logran una alta eficiencia económica y un corto plazo de entrega.
Los cabezales de engranaje helicoidal EWJMK y EWMK son de tipo eje en ángulo recto que permiten una alta resistencia y un funcionamiento silencioso.
Eje de salida: sólido
Servomotores compatibles: de 0,2 a 7 kW
Relación de reducción: 1/10 a 1/60

Características

Economía

Hemos adaptado reductores de uso general para aplicaciones servo, lo que nos permite entregar productos de manera económica y con entrega cortos.
・Bajo nivel de ruido y vibración

A diferencia de otros tipos de transmisión de engranajes, el engranaje sin fin reduce considerablemente la vibración y el ruido debido al contacto deslizante.
・Mayor vida útil del retén de aceite: adopta una nueva estructura de retén de aceite exclusiva.

La nueva estructura del retén de aceite incorpora un filtro en su interior, lo que impide que las partículas de desgaste entren en el retén, prolongando así su vida útil.
・Alta precisión y compacidad

El modelo básico con montaje en patas tiene un diseño equilibrado y óptimo, lo que lo hace compacto y altamente preciso.

• Juego axial del eje de salida (valor aproximado)

Unidad: minutos
Tamaño	EWJMK35	EWJMK42	EWJMK50	EWJMK63	EWJMK70	EWMK80	EWMK100
ángulo	40	30	25	35		30	25

*Este valor no está garantizado.

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

EWJMK	35	E	10	L	-	□□□C
｜ tipo	｜ tamaño	｜ posición de montaje	｜ Relación de reducción	｜ Disposición de ejes		｜ Código de montaje
		Consulte la tabla a continuación.		Consulte la tabla a continuación.		(tipo abrazadera)

EWJMK・EWMK
posición de montaje	E, T	V
Disposición de ejes

■ navegación de modelos Tsubaki

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie	Tamaño	posición de montaje	Relación de reducción	Disposición de ejes	Código de montaje
EWJMK o EWMK SWJMK o SWMK		E o T: Tipo E o Tipo T B: Tipo B V: Tipo V		E W	L R LR LU RU LD RD LUD RUD	E4DC E4HC Consulte el diagrama de dimensiones del soporte del motor que aparece a continuación. Consulte lo siguiente. Por favor, seleccione el código de montaje.
S W	DF LF RF

serie

Tamaño

posición de montaje

Relación de reducción

Disposición de ejes

Código de montaje

EWJMK
o
EWMK

E o T:
Tipo E
o
Tipo T
B: Tipo B
V: Tipo V

E
W

L R LR
LU RU
LD RD
LUD RUD

E4DC
E4HC

Consulte el diagrama de dimensiones del soporte del motor que aparece a continuación.
Consulte lo siguiente.
Por favor, seleccione el código de montaje.

serie

EWJMK/EWMK: Estos modelos se montan sobre patas. Los tamaños 70 e inferiores pertenecen a la serie EWJMK, y los tamaños 80 y superiores a la serie EWMK.

SWJMK/SWMK: Estos tipos se basan en el montaje con brida y el montaje sobre eje. Los tamaños 70 e inferiores pertenecen a la serie SWJMK, y los tamaños 80 y superiores a la serie SWMK.

Tamaño

Indica el tamaño del reductor.

posición de montaje

E o T: E para las series EWJMK y SWJMK,
Para las series EWMK y SWMK, es T.
El modelo E se puede instalar en todas las direcciones, y el modelo T es un tipo en el que el eje de entrada está por encima del eje de salida.

B: Este tipo tiene el eje de entrada más bajo que el eje de salida.

V: Un tipo en el que el eje de salida es vertical.

Consulte el diagrama a continuación para obtener más detalles.

Relación de reducción

Indica el índice de reducción.

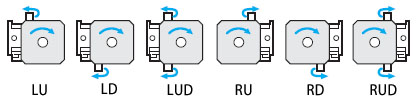

Disposición de ejes

Indica la relación entre la superficie de montaje y el eje de entrada/salida.

Consulte el diagrama a continuación para obtener más detalles.

Código de montaje

Especifique el código de montaje que coincida con el motor que está instalando.

Lista de productos

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Talla 35 (Número de modelo EWJMK35~)

Código de montaje	Relación de reducción	Tipo E
E4DC E4HC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWJMK35E10L EWJMK35E10R EWJMK35E10LR
	1/15	EWJMK35E15L EWJMK35E15R EWJMK35E15LR
	1/20	EWJMK35E20L EWJMK35E20R EWJMK35E20LR
	1/25	EWJMK35E25L EWJMK35E25R EWJMK35E25LR
	1/30	EWJMK35E30L EWJMK35E30R EWJMK35E30LR
	1/40	EWJMK35E40L EWJMK35E40R EWJMK35E40LR
	1/50	EWJMK35E50L EWJMK35E50R EWJMK35E50LR
	1/60	EWJMK35E60L EWJMK35E60R EWJMK35E60LR

Volver al inicio de esta página

Talla 42 (Número de modelo EWJMK42~)

Código de montaje	Relación de reducción	Tipo E
E4DC E4HC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWJMK42E10L EWJMK42E10R EWJMK42E10LR
	1/15	EWJMK42E15L EWJMK42E15R EWJMK42E15LR
	1/20	EWJMK42E20L EWJMK42E20R EWJMK42E20LR
	1/25	EWJMK42E25L EWJMK42E25R EWJMK42E25LR
	1/30	EWJMK42E30L EWJMK42E30R EWJMK42E30LR
	1/40	EWJMK42E40L EWJMK42E40R EWJMK42E40LR
	1/50	EWJMK42E50L EWJMK42E50R EWJMK42E50LR
	1/60	EWJMK42E60L EWJMK42E60R EWJMK42E60LR

Volver al inicio de esta página

Talla 50 (Número de modelo EWJMK50~)

Código de montaje	Relación de reducción	Tipo E	Tipo V
G2HC G5LC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWJMK50E10L EWJMK50E10R EWJMK50E10LR	EWJMK50V10LU EWJMK50V10LD EWJMK50V10LUD EWJMK50V10RU EWJMK50V10RD EWJMK50V10RUD
	1/15	EWJMK50E15L EWJMK50E15R EWJMK50E15LR	EWJMK50V15LU EWJMK50V15LD EWJMK50V15LUD EWJMK50V15RU EWJMK50V15RD EWJMK50V15RUD
	1/20	EWJMK50E20L EWJMK50E20R EWJMK50E20LR	EWJMK50V20LU EWJMK50V20LD EWJMK50V20LUD EWJMK50V20RU EWJMK50V20RD EWJMK50V20RUD
	1/25	EWJMK50E25L EWJMK50E25R EWJMK50E25LR	EWJMK50V25LU EWJMK50V25LD EWJMK50V25LUD EWJMK50V25RU EWJMK50V25RD EWJMK50V25RUD
	1/30	EWJMK50E30L EWJMK50E30R EWJMK50E30LR	EWJMK50V30LU EWJMK50V30LD EWJMK50V30LUD EWJMK50V30RU EWJMK50V30RD EWJMK50V30RUD
	1/40	EWJMK50E40L EWJMK50E40R EWJMK50E40LR	EWJMK50V40LU EWJMK50V40LD EWJMK50V40LUD EWJMK50V40RU EWJMK50V40RD EWJMK50V40RUD
	1/50	EWJMK50E50L EWJMK50E50R EWJMK50E50LR	EWJMK50V50LU EWJMK50V50LD EWJMK50V50LUD EWJMK50V50RU EWJMK50V50RD EWJMK50V50RUD
	1/60	EWJMK50E60L EWJMK50E60R EWJMK50E60LR	EWJMK50V60LU EWJMK50V60LD EWJMK50V60LUD EWJMK50V60RU EWJMK50V60RD EWJMK50V60RUD

Volver al inicio de esta página

Talla 63 (Número de modelo EWJMK63~)

Código de montaje	Relación de reducción	Tipo E	Tipo V
G5LC K2LC K3YC L1MC L1PC L1RC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWJMK63E10L EWJMK63E10R EWJMK63E10LR	EWJMK63V10LU EWJMK63V10LD EWJMK63V10LUD EWJMK63V10RU EWJMK63V10RD EWJMK63V10RUD
	1/15	EWJMK63E15L EWJMK63E15R EWJMK63E15LR	EWJMK63V15LU EWJMK63V15LD EWJMK63V15LUD EWJMK63V15RU EWJMK63V15RD EWJMK63V15RUD
	1/20	EWJMK63E20L EWJMK63E20R EWJMK63E20LR	EWJMK63V20LU EWJMK63V20LD EWJMK63V20LUD EWJMK63V20RU EWJMK63V20RD EWJMK63V20RUD
	1/25	EWJMK63E25L EWJMK63E25R EWJMK63E25LR	EWJMK63V25LU EWJMK63V25LD EWJMK63V25LUD EWJMK63V25RU EWJMK63V25RD EWJMK63V25RUD
	1/30	EWJMK63E30L EWJMK63E30R EWJMK63E30LR	EWJMK63V30LU EWJMK63V30LD EWJMK63V30LUD EWJMK63V30RU EWJMK63V30RD EWJMK63V30RUD
	1/40	EWJMK63E40L EWJMK63E40R EWJMK63E40LR	EWJMK63V40LU EWJMK63V40LD EWJMK63V40LUD EWJMK63V40RU EWJMK63V40RD EWJMK63V40RUD
	1/50	EWJMK63E50L EWJMK63E50R EWJMK63E50LR	EWJMK63V50LU EWJMK63V50LD EWJMK63V50LUD EWJMK63V50RU EWJMK63V50RD EWJMK63V50RUD
	1/60	EWJMK63E60L EWJMK63E60R EWJMK63E60LR	EWJMK63V60LU EWJMK63V60LD EWJMK63V60LUD EWJMK63V60RU EWJMK63V60RD EWJMK63V60RUD

Volver al inicio de esta página

Talla 70 (Número de modelo EWJMK70~)

Código de montaje	Relación de reducción	Tipo E	Tipo V
K2LC K3YC L1MC L1PC L1RC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWJMK70E10L EWJMK70E10R EWJMK70E10LR	EWJMK70V10LU EWJMK70V10LD EWJMK70V10LUD EWJMK70V10RU EWJMK70V10RD EWJMK70V10RUD
	1/15	EWJMK70E15L EWJMK70E15R EWJMK70E15LR	EWJMK70V15LU EWJMK70V15LD EWJMK70V15LUD EWJMK70V15RU EWJMK70V15RD EWJMK70V15RUD
	1/20	EWJMK70E20L EWJMK70E20R EWJMK70E20LR	EWJMK70V20LU EWJMK70V20LD EWJMK70V20LUD EWJMK70V20RU EWJMK70V20RD EWJMK70V20RUD
	1/25	EWJMK70E25L EWJMK70E25R EWJMK70E25LR	EWJMK70V25LU EWJMK70V25LD EWJMK70V25LUD EWJMK70V25RU EWJMK70V25RD EWJMK70V25RUD
	1/30	EWJMK70E30L EWJMK70E30R EWJMK70E30LR	EWJMK70V30LU EWJMK70V30LD EWJMK70V30LUD EWJMK70V30RU EWJMK70V30RD EWJMK70V30RUD
	1/40	EWJMK70E40L EWJMK70E40R EWJMK70E40LR	EWJMK70V40LU EWJMK70V40LD EWJMK70V40LUD EWJMK70V40RU EWJMK70V40RD EWJMK70V40RUD
	1/50	EWJMK70E50L EWJMK70E50R EWJMK70E50LR	EWJMK70V50LU EWJMK70V50LD EWJMK70V50LUD EWJMK70V50RU EWJMK70V50RD EWJMK70V50RUD
	1/60	EWJMK70E60L EWJMK70E60R EWJMK70E60LR	EWJMK70V60LU EWJMK70V60LD EWJMK70V60LUD EWJMK70V60RU EWJMK70V60RD EWJMK70V60RUD

Volver al inicio de esta página

Talla 80 (Número de modelo EWMK80 y posteriores)

Código de montaje	Relación de reducción	Tipo T	Tipo V
K2LC K3YC L1MC L1PC L1RC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWMK80T10L EWMK80T10R EWMK80T10LR	EWMK80V10LU EWMK80V10LD EWMK80V10LUD EWMK80V10RU EWMK80V10RD EWMK80V10RUD
	1/15	EWMK80T15L EWMK80T15R EWMK80T15LR	EWMK80V15LU EWMK80V15LD EWMK80V15LUD EWMK80V15RU EWMK80V15RD EWMK80V15RUD
	1/20	EWMK80T20L EWMK80T20R EWMK80T20LR	EWMK80V20LU EWMK80V20LD EWMK80V20LUD EWMK80V20RU EWMK80V20RD EWMK80V20RUD
	1/25	EWMK80T25L EWMK80T25R EWMK80T25LR	EWMK80V25LU EWMK80V25LD EWMK80V25LUD EWMK80V25RU EWMK80V25RD EWMK80V25RUD
	1/30	EWMK80T30L EWMK80T30R EWMK80T30LR	EWMK80V30LU EWMK80V30LD EWMK80V30LUD EWMK80V30RU EWMK80V30RD EWMK80V30RUD
	1/40	EWMK80T40L EWMK80T40R EWMK80T40LR	EWMK80V40LU EWMK80V40LD EWMK80V40LUD EWMK80V40RU EWMK80V40RD EWMK80V40RUD
	1/50	EWMK80T50L EWMK80T50R EWMK80T50LR	EWMK80V50LU EWMK80V50LD EWMK80V50LUD EWMK80V50RU EWMK80V50RD EWMK80V50RUD
	1/60	EWMK80T60L EWMK80T60R EWMK80T60LR	EWMK80V60LU EWMK80V60LD EWMK80V60LUD EWMK80V60RU EWMK80V60RD EWMK80V60RUD

Volver al inicio de esta página

Talla 100 (Número de modelo EWMK100 y posteriores)

Código de montaje	Relación de reducción	Tipo T	Tipo V
L1MC L1PC L1RC soporte inferior del motor Consulte el dibujo acotado. Seleccionar código de montaje Por favor, hazlo.	1/10	EWMK100T10L EWMK100T10R EWMK100T10LR	EWMK100V10LU EWMK100V10LD EWMK100V10LUD EWMK100V10RU EWMK100V10RD EWMK100V10RUD
	1/15	EWMK100T15L EWMK100T15R EWMK100T15LR	EWMK100V15LU EWMK100V15LD EWMK100V15LUD EWMK100V15RU EWMK100V15RD EWMK100V15RUD
	1/20	EWMK100T20L EWMK100T20R EWMK100T20LR	EWMK100V20LU EWMK100V20LD EWMK100V20LUD EWMK100V20RU EWMK100V20RD EWMK100V20RUD
	1/25	EWMK100T25L EWMK100T25R EWMK100T25LR	EWMK100V25LU EWMK100V25LD EWMK100V25LUD EWMK100V25RU EWMK100V25RD EWMK100V25RUD
	1/30	EWMK100T30L EWMK100T30R EWMK100T30LR	EWMK100V30LU EWMK100V30LD EWMK100V30LUD EWMK100V30RU EWMK100V30RD EWMK100V30RUD
	1/40	EWMK100T40L EWMK100T40R EWMK100T40LR	EWMK100V40LU EWMK100V40LD EWMK100V40LUD EWMK100V40RU EWMK100V40RD EWMK100V40RUD
	1/50	EWMK100T50L EWMK100T50R EWMK100T50LR	EWMK100V50LU EWMK100V50LD EWMK100V50LUD EWMK100V50RU EWMK100V50RD EWMK100V50RUD
	1/60	EWMK100T60L EWMK100T60R EWMK100T60LR	EWMK100V60LU EWMK100V60LD EWMK100V60LUD EWMK100V60RU EWMK100V60RD EWMK100V60RUD

Volver al inicio de esta página

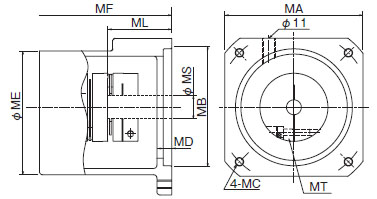

Diagrama de dimensiones del soporte del motor

Unidad: mm

Tamaño	Código de montaje Por fabricante de motores Lista de compatibilidad	Acoplamiento		dimensiones del soporte del motor
Tamaño		Número de modelo	Par admisible Nuevo Méjico	MA	MB	MC	MD	ME	ML	MS	MT
EWJMK35	E4DC	NES70W	7	□60	Φ50G7	Profundidad M5 10 (PCD70)	5	80	25	Φ8	M3
EWJMK35	E4HC	NES70W	7	□60	Φ50G7	Profundidad M5 10 (PCD70)	5	80	30	Φ14	M3
EWJMK42	E4DC	NES70W	7	□60	Φ50G7	Profundidad M5 10 (PCD70)	5	80	25	Φ8	M3
EWJMK42	E4HC	NES70W	7	□60	Φ50G7	Profundidad M5 10 (PCD70)	5	80	30	Φ14	M3
EWJMK50	G2HC	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	110	30	Φ14	M4
EWJMK50	G5LC	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	110	40	Φ19	M4
EWJMK63	G2HC (Solo SWJMK)	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	---	30	Φ14	M4
	G5LC	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	---	40	Φ19	M4
	K2LC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	40	Φ19	M6
	K3YC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	55	Φ24	M6
	L1MC	NES1300W	130	□176	Φ114.3G7	Profundidad M12 16 (PCD200)	8	---	55	Φ22	M6
	L1PC								55	Φ28
	L1RC								79	Φ35
EWJMK70	G2HC (Solo SWJMK)	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	---	30	Φ14	M4
	G5LC (Solo SWJMK)	NES250W	25	□80	Φ70G7	Profundidad M6 10 (PCD90)	5	---	40	Φ19	M4
	K2LC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	40	Φ19	M6
	K3YC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	55	Φ24	M6
	L1MC	NES1300W	130	□176	Φ114.3G7	Profundidad M12 16 (PCD200)	8	---	55	Φ22	M6
	L1PC								55	Φ28
	L1RC								79	Φ35
EWMK80	K2LC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	40	Φ19	M6
	K3YC	NES800W	80	□130	Φ110G7	Profundidad M8 13 (PCD145)	8	---	55	Φ24	M6
	L1MC	NES1300W	130	□176	Φ114.3G7	Profundidad M12 16 (PCD200)	8	---	55	Φ22	M6
	L1PC								55	Φ28
	L1RC								79	Φ35
EWMK100	L1MC	NES1300W	130	□176	Φ114.3G7	Profundidad M12 16 (PCD200)	8	---	55	Φ22	M6
	L1PC								55	Φ28
	L1RC								79	Φ35
