cadena transportadora con rodillos de rodamiento　serie estándar libre de lubricación

製品写真
  • Entre el casquillo y el rodillo se utilizan cojinete cilíndrico especiales con propiedades autolubricantes, de modo que la sección del rodillo puede utilizarse sin lubricación adicional.
  • Existen dos tipos de rodillos: EBR y EBF.
  • Tenga en cuenta que carga máxima admisible difiere de la de la serie estándar, pero la carga admisible del rodillo es la misma.
  • Temperatura ambiente: -20 ℃ a 50 ℃

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

Estructura y características

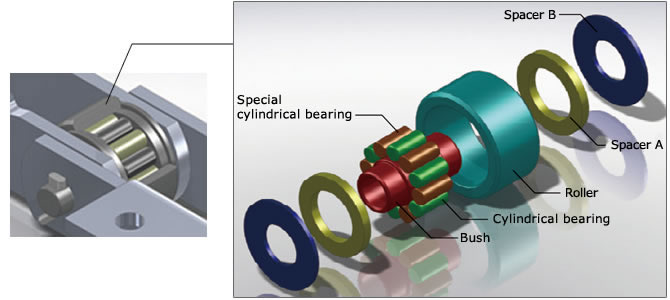

  • ・Diagrama de la estructura del rodillo del rodamiento

    ベアリングローラ構造図

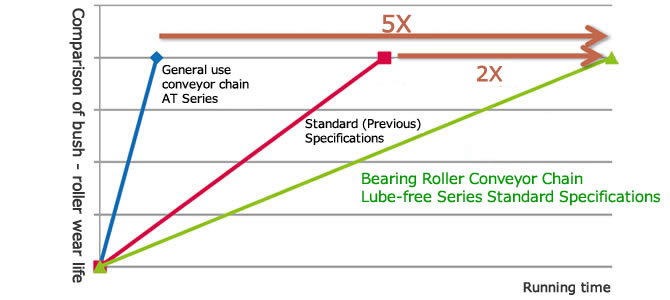

  • - Comparación de la vida útil entre bujes y rodillos

    ブシュ～ローラ間の摩耗寿命比較

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    Cinco veces la resistencia de la cadena transportadora Serie AT de uso general sin lubricación adicional
    El doble de vida útil que cadena transportadora con rodillos de rodamiento estándar

forma de rodillo

Tipo EBR Tipo EBF
ローラ形状　EBRタイプ ローラ形状　EBFタイプ

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 EBR RF03075EBR RF03100EBR --- --- --- --- --- --- --- 31.8 16.1
EBF RF03075EBF RF03100EBF --- --- --- --- --- --- --- 31.8
RF05 EBR --- RF05100EBR RF05125EBR RF05150EBR --- --- --- --- --- 40 22
EBF --- RF05100EBF RF05125EBF RF05150EBF --- --- --- --- --- 40
RF08 EBR --- --- RF08125EBR RF08150EBR --- --- --- --- --- 44.5 27
EBF --- --- RF08125EBF RF08150EBF --- --- --- --- --- 44.5
RF10 EBR --- RF10100EBR RF10125EBR RF10150EBR --- --- --- --- --- 50.8 30
EBF --- --- RF10125EBF RF10150EBF --- --- --- --- --- 50.8
RF12 EBR --- --- --- --- RF12200EBR RF12250EBR --- --- --- 65 37.1
EBF --- --- --- --- RF12200EBF RF12250EBF --- --- --- 65
RF17 EBR --- --- --- --- RF17200EBR RF17250EBR RF17300EBR --- --- 80 51.4
EBF --- --- --- --- RF17200EBF RF17250EBF RF17300EBF --- --- 80
RF26 EBR --- --- --- --- --- RF26250EBR RF26300EBR RF26450EBR --- 100 57.2
EBF --- --- --- --- --- RF26250EBF RF26300EBF RF26450EBF --- 100
RF36 EBR --- --- --- --- --- --- RF36300EBR RF36450EBR RF36600EBR 125 66.7
EBF --- --- --- --- --- --- RF36300EBF RF36450EBF RF36600EBF 125
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Contáctenos para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos. Volver al inicio de esta página.
