Cadena de cubierta tipo RF-SC, RS-SC

A los detalles del producto
  • paso de cadena
    9,525, 12,70, 15,875, 19,05, 25,40, 31,75 mm
  • Para transporte recto
  • Con una tensión admisible mayor que cadena de bloques plásticos, es ideal para instalaciones con largas distancias de transporte.
  • La cubierta que entra en contacto con los artículos transportados está hecha de plástico para evitar rayones en los artículos transportados.
  • Con una línea de seis tamaños de cadena diferentes, se puede utilizar para una amplia gama de propósitos.

Características

  • - Con una tensión admisible mayor que la cadena de bloques plásticos (la RS60-SC es aproximadamente 7 veces mayor que la de la RSP60), es ideal para maquetas con largas distancias de transporte.
  • - La cubierta que entra en contacto con los artículos transportados está hecha de plástico para evitar arañazos en los mismos.
  • - Con una gama de seis tamaños de cadena diferentes, se puede utilizar para una variedad de propósitos.

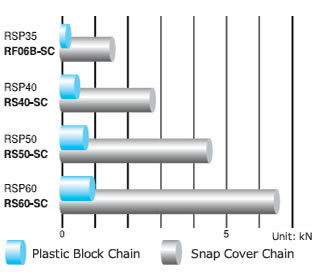

Comparación tensión admisible

Comparación tensión admisible

*En comparación con cadena de bloques plásticos

(RS80-SC, RS100-SC son cadena de bloques plásticos)
(No se muestra ninguna comparación debido a la falta de tamaños comparables)

Comparación de la posición del motor

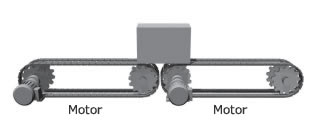

cadena de bloques plásticos: 2 motores

cadena de bloques plásticos: 2 motores

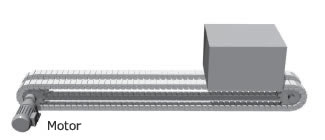

Cadena de cubierta: 1 motor

Cadena de cubierta: 1 motor

Especificaciones de la cadena principal/Especificaciones de la tapa a presión

Consta de una cadena de acero y una cubierta de plástico con cierre a presión.

Al seleccionar un producto, seleccione las especificaciones de la cadena principal y de la tapa a presión.

- Especificaciones de la cadena del cuerpo principal

  • Serie Estándar:

    La cadena principal está hecha de acero y sus dimensiones principales son las mismas que las de una cadena de rodillos normal, pero la forma de los extremos de los pasadores es diferente.

    Tenga en cuenta que su resistencia es menor que Cadena de rodillos RS para transmisiones.

  • Serie NP (recubrimiento de níquel):

    La cadena principal está niquelada según Serie Estándar, lo que le da una hermosa apariencia y la hace resistente a la oxidación.

  • Serie NP (Lambda):

    Serie NP utiliza casquillo especial impregnado en aceite que utilizan aceite compatible con NSF H1, lo que permite utilizarla sin lubricación (lambda) y durante una larga vida útil.

  • Serie SS:

    Todas las partes de la cadena principal están hechas de acero inoxidable 18-8, por lo que se puede utilizar en entornos donde la resistencia a la corrosión es una prioridad.

・Especificaciones de la cubierta de plástico

  • Especificación parte Material color Características
    Estándar
    (sin función de prevención electrostática)    		 Cuerpo principal Poliacetal

    blanco

    		 Se utiliza para fines generales.
    Articulación Poliacetal

    azul claro

    		 Las articulaciones se pueden identificar fácilmente.
    Especificaciones conductivas Cuerpo principal
    Articulación    		 Poliacetal conductor

    Negro

    		 Evita que el polvo se adhiera debido a la electricidad estática, el ruido eléctrico y las chispas.
    Se utiliza en aplicaciones donde se desea suprimir la aparición de polvo.
    (Resistividad eléctrica específica 1×10 6 Ω cm)

■Aplicaciones

A continuación se presentan las industrias que recomendamos:

Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.

Utilice esto como guía al hacer su selección.

Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.


Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)

Tamaño de transporte
(peso)		 industria
Fabricación de latas Bebida NNeumático Piezas de máquinas Logística Medicamentos Panadería y Alimentación batería secundaria semiconductor·
Relacionado con los paneles solares
grande △ △ △ △ △ △ △ △ △
Medio △ △ ● ● ● ● ● ● △
pequeño △ △ ● ● ● ● ● ● △

Objetivo

  • ■ Transporte de artículos pequeños y palets

Lista de productos

*Haga clic en el formato para mostrar información detallada.

Paso de cadena mm 9.525, 12.70, 15.875, 19.05, 25.40, 31.75
Objetivo Para transporte recto
Tipo de cadena -
-
Especificaciones de la cadena del cuerpo principal Serie Estándar Especificación Lambda Serie NP Serie SS
Tipo de pin -
Material del pasador -
Forma de alfiler -
Espesor de la placa superior mm -
Material de empuje -
Otras características -
Modelo RF-SC,RS-SC RF-LMSC,RS-LMCSC RF-NPSC,RS-NPSC RF-SSSC,RS-SSSC
Ancho de cadena mm -
Unidad organizativa -
