Con una gama que abarca desde ejes de pequeño diámetro, puede utilizarse para ejes con un amplio rango de tolerancias.

• ・Compatible con una amplia gama de tolerancias de eje. Los productos estándar son compatibles con ejes de tolerancia positiva de servomotores, etc.
• - La pequeña relación entre el diámetro interior y el exterior permite la compatibilidad con diámetro pequeño del cubo. Es posible un diseño compacto.
• - Con una gama que comienza con tamaños de diámetro pequeño, es ideal para fijar pequeños motores paso a paso y ejes de salida de servomotores.
• Estructura sencilla con pocas piezas, excelente relación calidad-precio.
• -Además de las especificaciones para acero inoxidable y niquelado químico, también ofrecemos serie de baja presión de contacto.

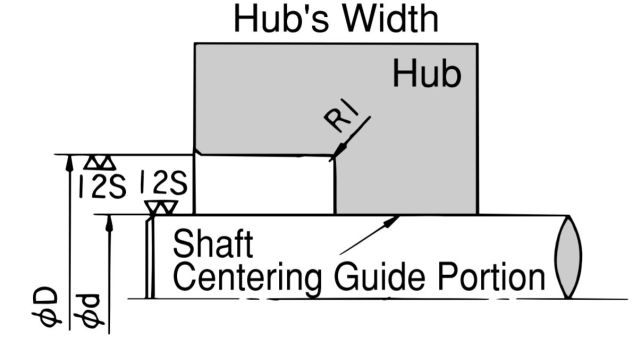

• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.

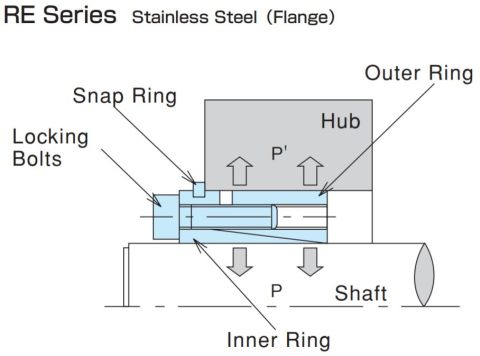

• *El jefe no se mueve durante el montaje.

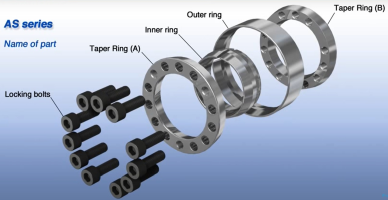

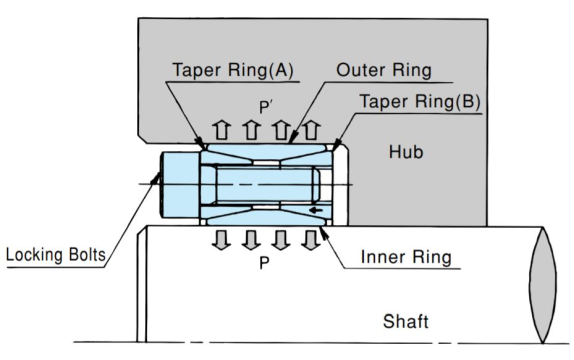

Este es el modelo estándar global más popular.

• - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
• - Al utilizar pernos de alta resistencia, se requieren menos pernos de apriete que con los productos de otras compañías, lo que reduce el tiempo de ensamblaje.
• Su amplio ángulo de conicidad facilita el apriete y el aflojamiento. Es el más fácil de manejar de la serie.
• ・Cubrimos una amplia gama de diámetros de eje desde Φ19 hasta Φ500. También disponemos de medidas en pulgadas.
• También están disponibles especificaciones en acero inoxidable y niquelado químico. Elija la que mejor se adapte a su aplicación.
• *No tiene función de centrado, por lo que se debe proporcionar una guía en el buje.
• *El jefe no se mueve durante el montaje.

Transmisión de par de gran capacidad.

• -Tiene una capacidad de par de transmisión de 1,5 a 3 veces mayor que la serie AS.
• • Tiene el mismo diámetro interior y exterior que la serie AS, lo que facilita la sustitución de varias unidades de la serie AS.
• ・También se ofrecen especificaciones para el niquelado químico. Ideal para transmitir un par elevado en salas blancas.
• ・Tsubaki es la única empresa que ofrece una gama a partir de Φ19. Déjenos a nosotros la transmisión de un par elevado en ejes de pequeño diámetro.
• * Se requiere un montaje y desmontaje cuidadoso.
• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.
• *El jefe no se mueve durante el montaje.

Tiene el mismo diámetro interior y exterior que la serie AS, pero viene con una brida y función de centrado.

• - Tiene el mismo diámetro interior y exterior que la serie AS, y es adecuada para casos en los que no se puede instalar una sección guía de centrado.

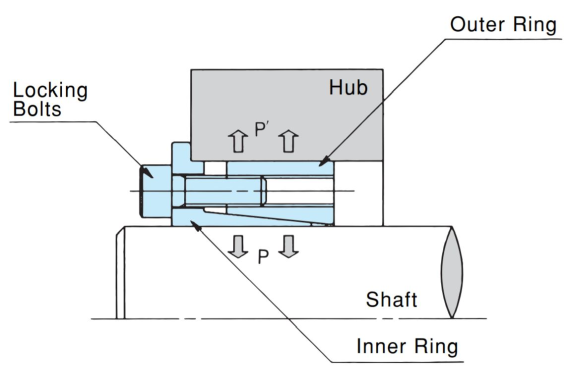

• - Un tipo simple que consta de tres partes: anillo interior, anillo exterior y perno de apriete.
• - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.
• *El jefe no se mueve durante el montaje.
• *Al realizar el montaje en un eje escalonado, deje un espacio de 1 mm o más entre el saliente y la parte escalonada.
  Si no hay espacio, puede resultar difícil de quitar.

Esta serie tiene la menor relación entre diámetro interior y exterior y es ideal para diámetro pequeño del cubo.

• - Presenta la menor relación diámetro interior/exterior de la serie, por lo que puede utilizarse incluso cuando el diámetro del saliente es pequeño.
• - El número de tornillos de apriete es el menor de la serie, lo que reduce el tiempo de montaje.
• - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
• - También están disponibles las especificaciones para el niquelado químico.
• - Consta de cuatro partes: anillo interior, anillo exterior, espaciador y perno de apriete.
• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.
• *El jefe no se mueve durante el montaje.

Este es el tipo de elemento más sencillo y permite un diseño óptimo.

• ・El apriete de los pernos y el número de Power-Lock EL que se instalarán se pueden seleccionar libremente, lo que le permite seleccionar la fuerza de apriete óptima en función de la fuerza de apriete requerida.
  El diseño es posible.
• La forma perfecta del anillo proporciona un excelente equilibrio dinámico.
• - Compacto y ligero, no ocupa más espacio del necesario para su instalación.
• - Es económico y adecuado para su uso a gran escala.
• - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
• *La brida de presión, el manguito de presión y los pernos de apriete deben ser suministrados por el cliente.
• *La presión del anillo exterior es la estándar, en cuyo caso el saliente no se mueve durante el montaje.
• *No tiene función de centrado, por lo que se debe proporcionar una guía en el buje.

Se trata de un tipo de brida de presión integrada con el mismo diámetro interior y exterior que la serie EL.

• · Se trata de una brida de presión integrada con el mismo diámetro interior y exterior que la serie EL, lo que elimina la necesidad de fabricar una brida de presión.
• -Tiene entre 2 y 3 veces el par de transmisión de la serie EL, por lo que puede utilizarse como reemplazo de varias EL.
• - La pequeña relación entre el diámetro interior y el exterior permite su uso con diámetro pequeño del cubo.
• - Un tipo simple que consta de tres partes: anillo interior, anillo exterior y perno de apriete.
• ・Esta es una serie exclusiva de Tsubaki que no está disponible en otras compañías.
• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.

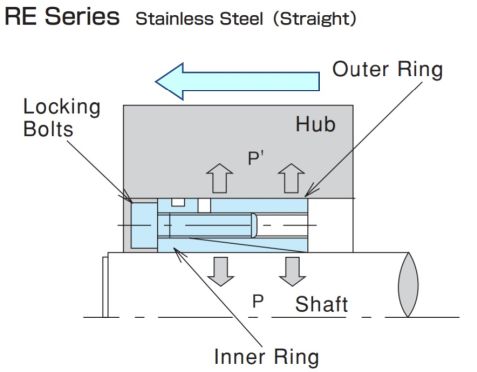

• *Durante el montaje, el saliente se desplazará ligeramente hacia adelante en el eje axial. Póngase en contacto con nosotros para obtener más información.

Un tipo de fijación sencillo que se puede ajustar fácilmente con una sola tuerca.

• - Se puede fijar fácilmente con una sola tuerca, lo que reduce significativamente el tiempo de montaje.
• - La superficie está chapada para una sencilla prevención de la oxidación, y las tuercas también tienen un tratamiento superficial especial, por lo que no es necesario aplicar aceite durante el montaje.
• -El único de la serie que se puede acoplar a jefes que son más cortos que Power-Lock.
• El par de apriete puede modificarse entre 1/2 y 1,1 veces el par estándar. Se puede utilizar para ajustarlo a la resistencia del perno.
• *Los diámetros de eje hasta Φ32 son de tipo ML, y los de Φ34 y superiores son de tipo MG, y su apariencia es diferente.
• *Función de centrado incluida. Sin necesidad de complicados pasos de ajuste.
• *Una vez ensamblado, el buje se desplazará ligeramente hacia atrás en sentido axial. Para más detalles, póngase en contacto con nosotros.

Se trata de un tipo de apriete externo que se realiza desde la parte exterior del casquillo.

• - Ideal para fijar ejes huecos como reductores.
• -También se puede utilizar cuando el grosor del saliente no se puede asegurar debido al diseño.
• - Se ha aplicado un tratamiento superficial especial, por lo que no es necesario aplicar aceite durante el montaje.
• - Cuanto mayor sea el diámetro del eje, mayor será el par que se puede transmitir.
• - Su estructura sencilla facilita la instalación y la extracción.
• *El jefe no se mueve durante el montaje.
• *Si se utiliza con un eje hueco, se debe tener en cuenta el diámetro interior del eje hueco al realizar la selección.
