información del producto Acoplamientos (acoplamientos de eje)
Un acoplamiento es un elemento mecánico utilizado para conectar el eje impulsor y el eje impulsado y transmitir la potencia del motor al dispositivo.
Los acoplamientos también desempeñan una variedad de funciones en la conexión del eje impulsor y el eje impulsado, como absorber la desalineación (error de montaje) entre los ejes, reducir la vibración del motor, evitar la transferencia de calor del motor al dispositivo y evitar averías en el motor o dispositivo debido a daños en el acoplamiento en caso de algún tipo de problema.
Tabla de contenido
Información relacionada con el acoplamiento
¿Qué es un acoplamiento (acoplamiento de eje)?

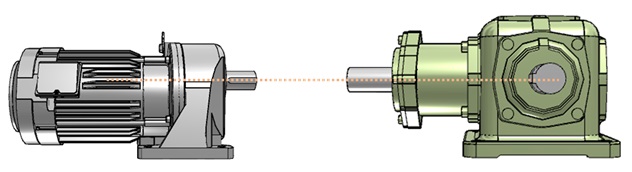

・Esta es una pieza que conecta el eje (lado del conductor) y el eje (lado impulsado).

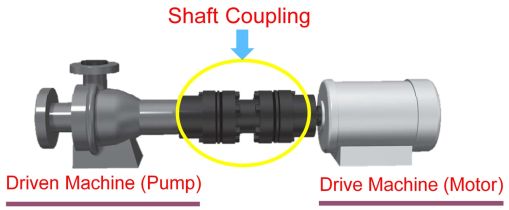

Un acoplamiento se utiliza para conectar el eje de una máquina impulsora (como un motor) y el eje de una máquina accionada, como una bomba, que están uno frente al otro, y también se denomina acoplamiento de eje.
El papel de los acoplamientos
Función 1: Transmite la fuerza de rotación (par) en eje opuesto.

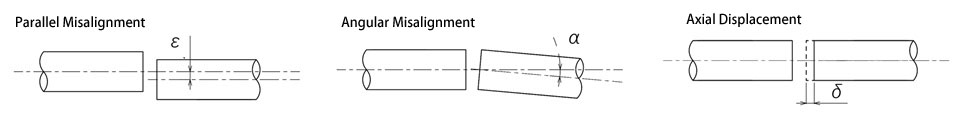

Rol 2: Absorbe errores de instalación (desalineación).
Lista de productos de acoplamiento
- Acoplamiento de disco
- Acoplamiento de elastómero
(caucho de resina) - Acoplamiento tipo envoltura
(Acoplamiento de cadena) - Otros acoplamientos
Acoplamiento ECHT-FLEX (acoplamiento de disco): Flexible, de alta rigidez y sin lubricación.
Un acoplamiento de disco genera fuerza axial en el perno al apretar la tuerca en U y transmite torsión a través de la fuerza de fricción entre el cubo, la arandela y el disco.
Como no hay partes deslizantes, no hay vida útil debido al desgaste y, como está diseñado por debajo del límite de fatiga, se puede utilizar durante un largo período de tiempo.
Al ser una transmisión por fricción, no existe juego, posee alta rigidez torsional, se puede utilizar sin lubricación y es ideal para conectar servomotores, motores paso a paso, etc.
Los desacoplamientos de Tsubaki y los acoplamientos ECHT-FLEX utilizan discos con formas óptimas basadas en el método de elementos finitos para transmitir el par de forma fiable a la vez que absorben la desalineación de forma flexible.
Nuestra línea de productos incluye la serie NER, que utiliza una estructura de unidad central única que elimina la necesidad de que los clientes ensamblen discos, la serie NES para pequeñas aplicaciones de precisión, la serie NEF de uso general integral y la serie NEH de gran capacidad.
- * Los discos no son consumibles.
Si el disco está dañado puede deberse a algún tipo de problema como sobrecarga o error de instalación excesivo (desalineación).
Los acoplamientos de disco no tienen vida útil prolongada debido a la transmisión por fricción. Considere la serie NER, que incluye un disco preinstalado para facilitar su montaje. - * Normalmente, tenga en cuenta el tipo de espaciador.
El tipo único no puede absorber la excentricidad (error de paralelismo).
| Tipo de espaciador |  |
Este tipo incorpora dos juegos de discos y puede absorber todas las desalineaciones, incluidos desalineación angular, de paralelismo y de desplazamiento axial, lo que permite un rango de uso muy amplio. |
|---|---|---|
| Tipo único |  |
Dispone de un juego de discos y solo absorbe desalineación angular y desplazamiento axial. No puede absorber errores paralelos, por lo que se recomienda únicamente para su instalación en máquinas herramienta CNC y otros dispositivos que puedan centrarse con precisión. *Para un centrado general, utilice el tipo de espaciador. |
ECHT-FLEX Serie NER
Número de modelo NER□□W～
Tiene una estructura de unidad central única que es fácil de instalar y logra un tamaño compacto con gran capacidad de transmisión.
- ・Gran fuerza de transmisión:
La nueva forma del disco ha supuesto un aumento significativo del par en comparación con la serie anterior. - ・Excelente facilidad de uso:
La estructura única de la unidad central que integra el disco y el espaciador elimina la necesidad de tener discos problemáticos en el sitio.
No requiere montaje. La instalación y el desmontaje son simplemente quitar y colocar los pernos entre la unidad central y el buje. - ・Compatible con diámetros de orificios de eje grandes:
La estructura de la unidad central permite un diámetro máximo del eje mayor que la serie anterior. - ・Sin juego, no requiere lubricación, larga vida útil:
No tiene juego y tiene una alta rigidez torsional, lo que lo hace adecuado para dispositivos de posicionamiento de servomotores.
Además, como no hay partes deslizantes, no hay necesidad de lubricación. - ・Amplia gama de opciones disponibles:
Es posible una amplia gama de combinaciones, incluyendo la fijación del eje con Power-Lock y el montaje con brida.
capacidad
Para capacidad media a grande
Diámetro de eje aplicable
Φ25mm～Φ145mm
Rango de par
590～8500N・m
Espaciador largo
puede ser
Máximo: distancia entre la cara del cubo 6000 mm
Otros
Compatible con espaciadores largos de CFRP
Especificaciones de aislamiento eléctrico disponibles
ECHT-FLEX Serie NES
Número de modelo NES□□W/S～
Se trata de un acoplamiento de disco pequeño que utiliza duraluminio extra súper para el material del cubo y del espaciador.
- ・Momento de inercia bajo:
El buje está hecho de duraluminio ultra-super ligero y de alta resistencia, que, combinado con la forma única del buje, logra una baja inercia.
Hice. - ・Alta rigidez torsional:
El buje recto cuenta con una alta rigidez torsional y un excelente seguimiento para los accionamientos de servomotores, lo que lo hace ideal para un control preciso. - ・Amplia gama de productos:
Una combinación de bujes de baja inercia y bujes rectos permite 56 tipos de productos diferentes y 3252 combinaciones diferentes de diámetros de orificios de eje. - ・Sin contragolpe:
Ideal para operaciones de posicionamiento de alta precisión. - ・Alto torque y fuerza de fijación del eje confiable:
La forma única de la abrazadera aumenta la fuerza de sujeción del eje. - Fácil de instalar:
Los cubos de ambos lados se centran mediante una plantilla especial para garantizar la coaxialidad durante el montaje.
El eje se fija mediante un método de abrazadera y se puede instalar simplemente apretando los dos pernos de abrazadera en ambos lados.
capacidad
Para pequeña capacidad
Diámetro de eje aplicable
Φ4mm～Φ50mm
Rango de par
0.7～300N・m
Espaciador largo
ninguno
Tipos y combinaciones de concentradores
Buje recto x buje recto
Buje de baja inercia x buje de baja inercia
Buje recto x buje de baja inercia
ECHT-FLEX Serie NEF
Número de modelo NEF□□W/S~
Contamos con una amplia gama de acoplamientos de disco de uso general, lo que le permite elegir el método de fijación del eje que mejor se adapte a su aplicación.
Disponible para selección.
- ・Larga vida útil sin lubricación:
Como no tiene partes deslizantes, se puede utilizar durante un largo periodo de tiempo sin lubricación. - ・Alta rigidez torsional:
Combina una alta rigidez torsional con una excelente flexibilidad. - ・Especificaciones resistentes al medio ambiente también disponibles:
También están disponibles especificaciones de acero inoxidable y niquelado electrolítico. - ・Método de fijación del eje:
Para obtener detalles sobre las características y el uso, consulte la página de detalles.
Cierre de bloqueo cónico, cierre de abrazadera, cierre con llave, cierre Power-Lock - -También disponible tipo espaciador largo:
Adecuado para transmisión por eje lineal en combinación con Caja de cambios de inglete.
También tenemos una selección de espaciadores largos en stock.
capacidad
Para capacidad media
Diámetro de eje aplicable
Φ9mm～Φ130mm
Rango de par
19.6～6860N・m
Espaciador largo
puede ser
Máximo: distancia entre la cara del cubo 6000 mm
Otros
Compatible con espaciadores largos de CFRP
Especificaciones de aislamiento eléctrico disponibles
ECHT-FLEX Serie NEH
Número de modelo NEH□□W/U~
Se trata de un acoplamiento de disco de gran tamaño que se puede utilizar con un par máximo de 176.000 Nm.
- - Un acoplamiento de gran tamaño, tipo espaciador.
- Además del cubo estándar (cubo N), también hay un cubo adaptador (cubo A) que permite un diámetro de orificio de eje más grande y la parte de conexión del disco se puede desmontar.
Ofrecemos una gama de cubos espaciadores de unidades (cubos en U) que permiten una fácil extracción y montaje de unidades espaciadoras sin la necesidad de espaciadores adicionales. - - También se pueden fabricar especificaciones compatibles con acoplamientos de engranajes para reemplazar acoplamientos de engranajes.
- -También se pueden fabricar tipos espaciadores largos.
- - También se pueden fabricar especificaciones con aislamiento eléctrico utilizando espaciadores divididos y juegos de pernos aislantes.
- Si necesita un sistema de fijación distinto al de llave, póngase en contacto con nosotros.
capacidad
Para gran capacidad
Diámetro de eje aplicable
Φ72mm～Φ289mm
Rango de par
8820～176000N・m
Espaciador largo
puede ser
Máximo: distancia entre la cara del cubo 6000 mm
Otros
Especificaciones de aislamiento eléctrico disponibles
