Información del producto Portacables (CABLEVEYOR)
Portacables (CABLEVEYOR) transportador de cables es un componente mecánico que soporta y guía de forma fiable cables y tubos de alimentación, señal y otros tipos que se mueven junto con las partes móviles del equipo, protegiéndolos del desgaste.
Los cables y tubos pasan a través del cuerpo principal, que tiene una estructura de eslabones similar a una cadena, y se mueve independientemente con un ángulo de flexión constante entre las partes móviles y fijas.
Dependiendo del número de cables y tubos almacenados, la instalación de un separador en el interior puede evitar que el contenido se deslice entre sí, prolongando así la vida útil del producto.
Los materiales incluyen resina y acero, y pueden soportar movimientos lineales, rotacionales y tridimensionales.
Tabla de contenido
Información relacionada Portacables (CABLEVEYOR)
Estructura y características
- Los cables y mangueras se almacenan dentro del cuerpo principal, lo que proporciona un soporte y una guía ordenados y fiables sin aplicar una fuerza excesiva.
- - Las curvas tienen un radio constante y se doblan en una sola dirección, protegiendo el cable/manguera y manteniendo su trayectoria.
Aprende más sobre la terminología

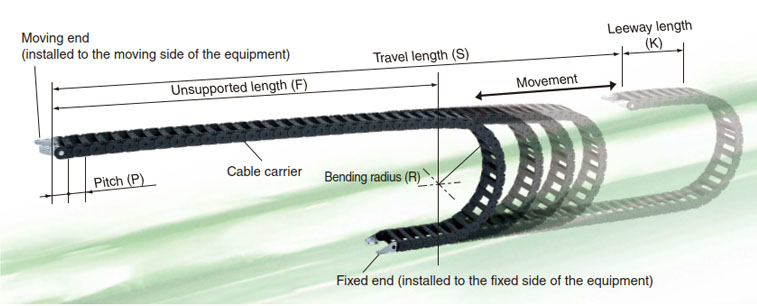

Explicación de términos (luz libre, longitud de recorrido, longitud libre, radio de curvatura, altura total, altura de instalación, espacio requerido, espacio libre)
Longitud sin soporte (F)
La distancia desde el extremo móvil hasta el vértice de la curva, y es la longitud que Portacables (CABLEVEYOR) puede soportar por sí solo.
La longitud permitida varía según el tipo de producto, por lo que le rogamos que consulte gráfico de carga admisible en la página de cada producto.
Longitud de recorrido (S)
distancia de recorrido entre dos puntos cuando el extremo móvil Portacables (CABLEVEYOR) (parte móvil del dispositivo) se desplaza hacia adelante y hacia atrás.
Longitud libre (K)
Esta es la longitud libre del Portacables (CABLEVEYOR) para absorber errores dimensionales durante la instalación.
Esto variará dependiendo de la variedad y el tamaño, así que consulte la sección "Cálculo del número de enlaces" en cada página de producto.
Radio de curvatura (R)
Portacables (CABLEVEYOR) se dobla en una dirección determinada a un radio específico, que se denomina radio de curvatura.
Esto depende de la variedad y el tamaño, así que consulte la página de cada producto.
Gráfico de carga admisible
Este gráfico muestra el rango admisible de longitud sin soporte y longitud de recorrido para la masa del cable/manguera (kg/m). Puede utilizarse siempre que las condiciones de funcionamiento se encuentren dentro del rango de la línea discontinua.
Esto varía según el tipo y el tamaño, así que consulte gráfico de carga admisible en la página de cada producto al realizar su selección.

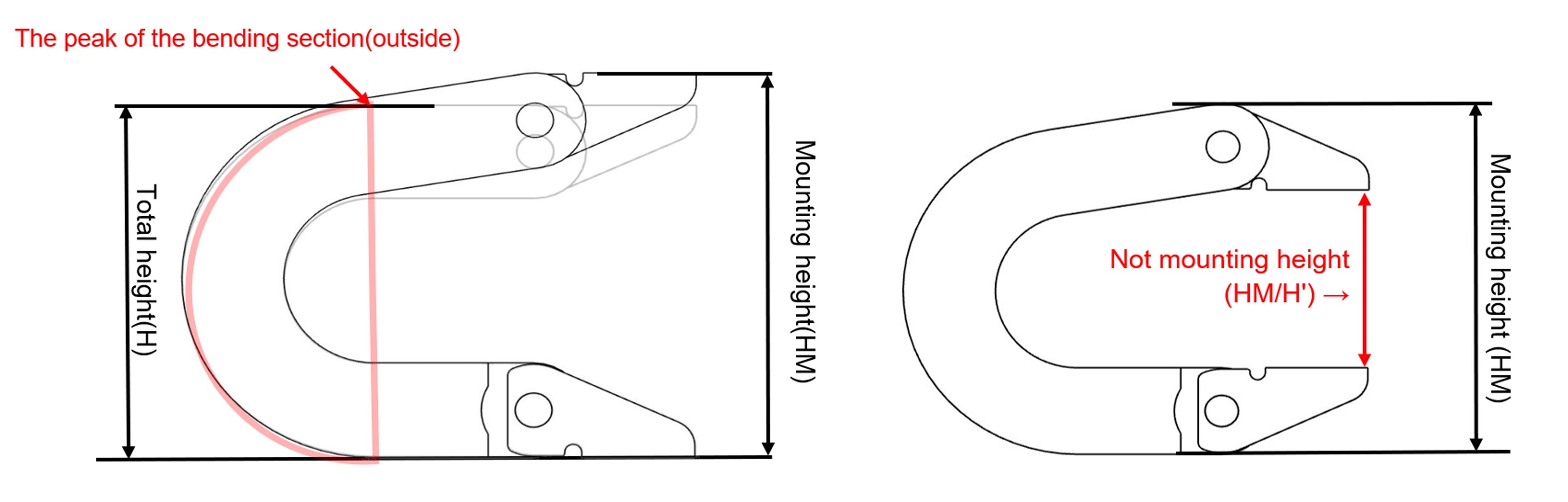

Altura total (H)/Altura de instalación (H')
- ・Altura total (H): La altura desde la superficie exterior del soporte del extremo fijo hasta el vértice de la parte doblada (periferia exterior).
- ・Altura de instalación (H'): La altura desde la superficie exterior del soporte del extremo fijo hasta la superficie exterior del soporte del extremo móvil.

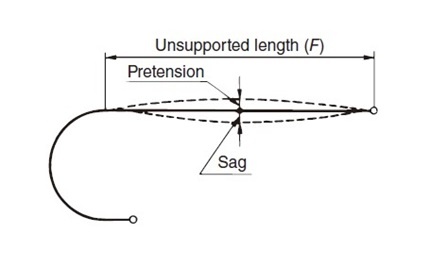

Portacables (CABLEVEYOR) tiene una estructura abultada para compensar la deflexión en el tramo libre causada por el peso del propio Portacables (CABLEVEYOR) y la masa de los cables y mangueras.
Si se instala a la altura máxima, la curvatura se verá reducida, lo que provocará una fuerza excesiva sobre Portacables (CABLEVEYOR). Esto puede acortar su vida Portacables (CABLEVEYOR), por lo que es fundamental diseñarlo e instalarlo a la altura adecuada.
*Nota: La altura de instalación no es la altura desde la superficie de instalación del soporte del extremo fijo hasta la superficie de instalación del soporte del extremo móvil. (Véase el diagrama a continuación).
Incluso cuando utilice un soporte de montaje de circunferencia interior, diseñe e instale el soporte teniendo como altura de instalación la "altura desde la superficie exterior del soporte del extremo fijo hasta la superficie exterior del soporte del extremo móvil".

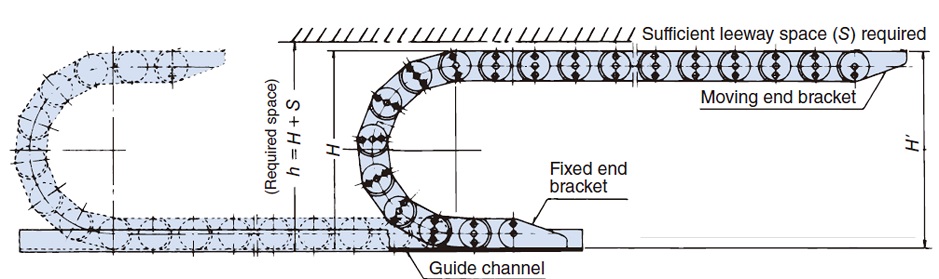

Espacio requerido (h)/ espacio libre (S)
El espacio requerido (h) es el espacio necesario para instalar Portacables (CABLEVEYOR) en el dispositivo.
Se incluye espacio libre (S) para evitar el contacto entre el dispositivo y Portacables (CABLEVEYOR) debido a Portacables (CABLEVEYOR) deformación, el movimiento poligonal o el aleteo de este último durante el transporte. Consulte el catálogo para conocer los métodos de cálculo.
Nota) Diseñe e instale de acuerdo con la dimensión de altura de instalación H'.
Obtén más información sobre la estructura
Explicación de la estructura (cuerpo principal, soporte, soporte de montaje, placa divisoria)
Cuerpo Portacables (CABLEVEYOR)
Consta de eslabones y brazos, y es la parte que almacena cables y mangueras.
Tiene la capacidad de doblarse en una sola dirección con un radio fijo. Existen varios tipos de estructuras de apertura y cierre de brazos, como las de apertura y cierre en la periferia exterior y las de apertura y cierre en la periferia interior.
periferia exterior
Lado interior
En el caso del tipo de apertura y cierre bilateral interior y exterior, el brazo interior se denomina tope de bloqueo.
Soportes/Herrajes de montaje
Esta pieza se utiliza para fijar Portacables (CABLEVEYOR) al dispositivo. Si está hecha de resina, se denomina soporte, y si está hecha de metal, se denomina abrazadera de montaje.
Existen diversos tipos disponibles, con diferentes estructuras y métodos de instalación. El tipo adecuado depende del tamaño, por lo que le recomendamos consultar la página de cada producto para obtener más información.
Dividir
Esta es una pieza que se utiliza para dividir el espacio de almacenamiento dentro Portacables (CABLEVEYOR).
- Separador vertical: Divide el espacio de almacenamiento dentro Portacables (CABLEVEYOR) en secciones izquierda y derecha. Existen modelos deslizantes y fijos, y generalmente se instalan cada dos eslabones.
- - Divisor horizontal: Divide el espacio de almacenamiento dentro Portacables (CABLEVEYOR) en secciones superior e inferior. Existen dos tipos: un sistema que divide todo el espacio en secciones superior e inferior, y un sistema que divide solo una parte en secciones superior e inferior.
Si utiliza un divisor horizontal, necesitará dos o más divisores verticales. - ・La variedad de separadores depende del tamaño. Consulte la página de cada producto.
Tipos de soportes/herrajes de montaje e imágenes de instalación
Lista de productos Portacables (CABLEVEYOR)
- Serie de plástico
Tipo abierto - Serie de plástico
Tipo cerrado - Serie limpia
- Serie de plástico
3D - Serie de acero
Tipo abierto - Serie de acero
carga pesada - Portacables (CABLEVEYOR)
Accesorios - TOTALTRAX
Portacables (CABLEVEYOR) está hecha de plástico, y los cables y mangueras del interior son visibles.
Este es el Portacables (CABLEVEYOR) más utilizado, ligero y fácil de manejar.
Si va a comprar este producto fuera de Japón, póngase en contacto con la oficina en el extranjero más cercana a través del siguiente enlace.
Tipo TKP
Especificaciones de MW tipo TKP
Número de modelo TKP□□H□□～
Un Portacables (CABLEVEYOR) estándar con una amplia gama de tamaños, desde pequeños hasta grandes.
- - Es el más utilizado y fácil de manejar.
- -Se encuentran disponibles especificaciones disposición deslizante, disposición de recorrido circular y una amplia gama de otras especificaciones especiales.
- - La especificación MW está hecha de un material de baja fricción, que es eficaz para prevenir el desgaste del revestimiento exterior de cables y mangueras.
- • Producto conforme a la directiva RoHS
variedad
TKP13H10～TKP125H74
Referencia rápida de especificaciones
Serie TKUA
Número de modelo TKUA□□H□□～
Portacables (CABLEVEYOR) más silencioso y rígido que el tipo TKP.
- - Reduce el ruido durante el funcionamiento.
- -Ligero y compacto para una fácil instalación.
- • Producto conforme a la directiva RoHS
Serie TKMK
Número de modelo TKMK□□H□□～
Un Portacables (CABLEVEYOR) más rígido y multifuncional que el tipo TKP.
- - Los cables y mangueras se pueden almacenar de manera eficiente en una variedad de diseños.
- - Disponemos de una amplia gama de tamaños de ancho interior, lo que permite un uso eficaz del espacio de instalación.
- Fácil de cortar y empalmar, y fácil de ajustar la longitud.
- • Producto conforme a la directiva RoHS
Serie TKQ
Número de modelo TKQ□□H□□～
Este Portacables (CABLEVEYOR) es más silencioso, genera menos polvo y produce menos vibraciones que la especificación TKP MW, lo que permite un funcionamiento a alta velocidad.
- - Alcanza el nivel de limpieza ISO Clase 4 (según los resultados de nuestras pruebas internas).
- -Protege cables y mangueras en condiciones de alta velocidad y alta aceleración.
- • Producto conforme a la directiva RoHS
Serie TKR
Número de modelo TKR□□H□□～
Portacables (CABLEVEYOR) que genera menos polvo que el tipo TKQ.
- - Logra una limpieza ISO Clase 3 (según los resultados de pruebas internas).
- - El bajo nivel de ruido y la generación de polvo contribuyen a reducir el impacto ambiental.
- - Se encuentran disponibles especificaciones especiales, como especificaciones para ambientes secos (adecuadas para ambientes de baja humedad).
- • Producto conforme a la directiva RoHS
Serie TKZP
Número de modelo TKZP□□H□□～
Portacables (CABLEVEYOR) es fácil de manejar gracias a la exclusiva estructura de cremallera de Tsubaki.
- - Se puede abrir y cerrar fácilmente a mano sin utilizar herramientas.
- • Producto conforme a la directiva RoHS
Tipo TKQT (QuickTrax)
Número de modelo TKQT□□H□□～
Portacables (CABLEVEYOR) de estructura simple en el que el brazo y la estructura de bisagra del enlace están integrados.
- - Los cables y mangueras se pueden insertar rápidamente sin utilizar herramientas.
- - Reduce el riesgo de que el brazo se desprenda del eslabón.
- • Producto conforme a la directiva RoHS
Tipo TKET (EasyTrax)
Número de modelo TKET□□H□□～
El exclusivo brazo giratorio con resorte y el enlace de Tsubaki están integrados en una estructura sumamente práctica.
Es Portacables (CABLEVEYOR)
- - Los cables y mangueras se pueden insertar de forma rápida y eficaz sin necesidad de abrir y cerrar el brazo.
- - Reduce el riesgo de que el brazo se desprenda del eslabón.
- • Producto conforme a la directiva RoHS
Serie TKXC
Número de modelo TKXC□□□H□□□～
Este es el Portacables (CABLEVEYOR) con la mayor altura de sección transversal dentro del enlace.
- - Disponemos de una amplia gama de tamaños de ancho interior, lo que permite un uso eficaz del espacio de instalación.
- - Su gran altura interior permite un amplio espacio de almacenamiento.
- • Producto conforme a la directiva RoHS
Tipo TKHP-R
Número de modelo TKHP□□-R-□□～
Portacables (CABLEVEYOR) con longitud máxima de 1500m, longitud de recorrido largo, alta capacidad de carga y uso en exteriores.
- - Puede soportar longitud de recorrido de hasta 1500m.
- - El ancho interior se puede configurar en incrementos de 1 mm, lo que facilita el montaje y la sustitución de piezas.
- - La conexión mediante pernos proporciona una excelente durabilidad incluso en entornos hostiles.
- - Los brazos están fabricados en aluminio, altamente resistente al desgaste, proporcionando una excelente protección al cable.
- ・Es necesario consultarnos para seleccionar y pedir este producto.
variedad
TKHP85-R
TKHP90-R
