Actuador de cadena Zip
- Actuador de alta velocidad, alta frecuencia, perfil bajo y larga vida útil sin precedentes
- actuador de cadena Zip es un actuador que realiza un movimiento lineal entrelazando dos cadenas como una cremallera.

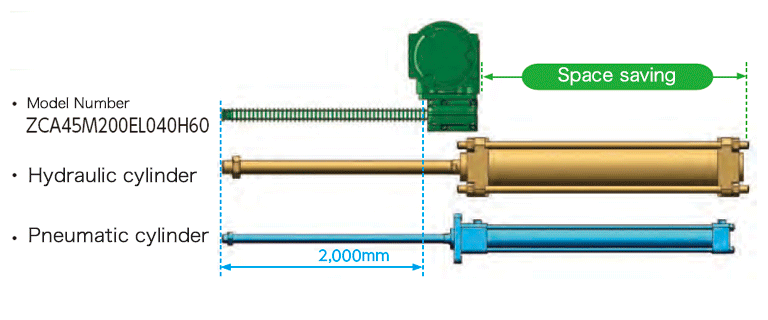

- El diseño compacto de la carcasa logra un ahorro de espacio enorme en comparación con actuador lineal convencionales.
- Es compatible con el funcionamiento a alta velocidad y alta frecuencia y es capaz de realizar paradas multipunto de alta precisión.
- En comparación con los cilindros hidráulicos y neumáticos, puede reducir significativamente la cantidad de energía utilizada, contribuyendo al ahorro energético.
- También podemos manejar tamaños medianos y grandes con un empuje máximo de 38,2 kN y una carrera máxima de 5000 mm.
- Para obtener más información, haga clic aquí.
- También disponemos de una gama de modelos con unidad de accionamiento integrada.
- Con motor hipoide Con reductor TERVO para servomotor

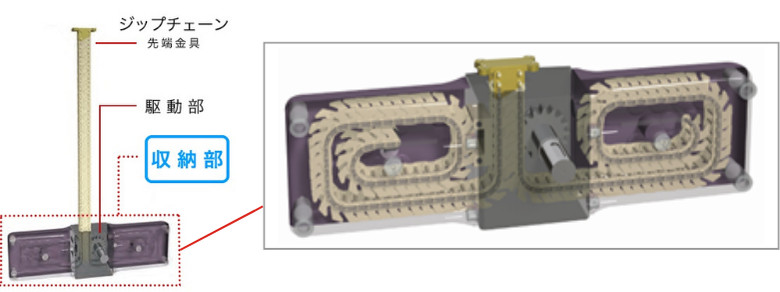

Estructura
accesorio final: Integrado con Zip Chain, se puede instalar empujando hacia arriba o colgando.
Unidad de transmisión: Nuestro exclusivo piñón y Zip Chain se combinan para transmitir la potencia de forma eficiente.
Sección de almacenamiento: La sección deslizante de la cadena es suave y se puede guardar en un estuche compacto.
Características
compacto
La caja de la cadena es baja, aproximadamente 1/10 de la altura de la carrera, y al integrarla con la unidad de accionamiento, se vuelve aún más compacta, lo que permite instalarla en un espacio reducido.
Alta velocidad
Durante el funcionamiento a alta velocidad se alcanza un máximo de 1000 mm/seg.
Supera la velocidad de los cilindros de tornillo y de aceite/neumáticos.
parada multipunto
El uso de un servomotor permite una parada multipunto de alta precisión y un funcionamiento continuo.
larga vida
Tiene una excelente resistencia al desgaste, no estira la cadena y tiene un distancia de recorrido esperado de 4.000 km.
Instrucciones de instalación gratuitas
Se puede instalar libremente en la dirección que mejor se adapte a sus necesidades, ya sea elevándolo, horizontalmente o colgándolo.
Ejemplos de salas blancas
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| ZCA | 35 | K | 050 | E | L | 040 | H | 40 | E4HC | - | J1F |
| ｜ serie |
｜ tamaño 25 35 45 |
｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ |
｜ Instalación |
｜ Disposición de ejes |
｜ ｜ |
｜ Motor hipoide |
｜ Relación de reducción |
｜ Código de montaje |
｜ opción |
|
| ｜ Potencia del motor 009: 90 W; 040: 0,4 kW |
|||||||||||
| ｜ Carrera 050: 500 mm 100: 1000 mm |
|||||||||||
| ｜ unidad de accionamiento N: Sin unidad de accionamiento (prepare la unidad de accionamiento que prefiera por separado. Haga clic aquí para ver reductores y motorreductores pequeños). M: Con motor hipoide K: Con reductor TERVO para servomotor |
|||||||||||
Instalación
| E | D | ||
|---|---|---|---|
| Instalación push-up | Instalación horizontal | Instalación colgante | |
 |
 |
 |
 |
Disposición de ejes
| unidad de accionamiento | L: Eje de entrada estándar | R: Eje de entrada orientado en la dirección opuesta | T: Eje de entrada doble |
|---|---|---|---|
| N |  |
 |
 |
| M |  |
－ |  |
| K |  |
－ |  |
opción
| acordeón | Plato de grasa | |
|---|---|---|
| J1: Para empujar hacia arriba, para colgar | J2: Horizontal | F |
 |
 |
|
Accesorios opcionales
Para obtener detalles sobre las opciones que se venden por separado, consulte la página de detalles de cada número de modelo.
| Base de montaje | Base de montaje inferior | tapa |
|---|---|---|
 |
 |
 |
■ Navegación de modelos Tsubaki
Lista de números de modelo de producto
Sin unidad de transmisión
*Haga clic en el número de modelo para ver información detallada. (Prepare su unidad de accionamiento preferida por separado. Haga clic aquí para ver reductores y motorreductores pequeños).
| Tamaño | ataque mm |
Método de instalación: E | Método de instalación: D | ||||
|---|---|---|---|---|---|---|---|
| Disposición de ejes | Disposición de ejes | ||||||
| L | R | T | L | R | T | ||
| ZCA25 | 300 | ZCA25N030EL | ZCA25N030ER | ZCA25N030ET | ZCA25N030DL | ZCA25N030DR | ZCA25N030DT |
| 500 | ZCA25N050EL | ZCA25N050ER | ZCA25N050ET | ZCA25N050DL | ZCA25N050DR | ZCA25N050DT | |
| ZCA35 | 500 | ZCA35N050EL | ZCA35N050ER | ZCA35N050ET | ZCA35N050DL | ZCA35N050DR | ZCA35N050DT |
| 750 | ZCA35N075EL | ZCA35N075ER | ZCA35N075ET | ZCA35N075DL | ZCA35N075DR | ZCA35N075DT | |
| 1000 | ZCA35N100EL | ZCA35N100ER | ZCA35N100ET | ZCA35N100DL | ZCA35N100DR | ZCA35N100DT | |
| ZCA45 | 1000 | ZCA45N100EL | ZCA45N100ER | ZCA45N100ET | ZCA45N100DL | ZCA45N100DR | ZCA45N100DT |
| 1500 | ZCA45N150EL | ZCA45N150ER | ZCA45N150ET | ZCA45N150DL | ZCA45N150DR | ZCA45N150DT | |
| 2000 | ZCA45N200EL | ZCA45N200ER | ZCA45N200ET | ZCA45N200DL | ZCA45N200DR | ZCA45N200DT | |
Con motor hipoide
*Utilice la navegación por número de modelo para ver información detallada. ¿Qué es motor hipoide?
| Tamaño | motor capacidad |
Relación de reducción | ataque mm |
Método de instalación: E | Método de instalación: D | ||
|---|---|---|---|---|---|---|---|
| Disposición de ejes | Disposición de ejes | ||||||
| L | T | L | T | ||||
| ZCA25 | 60W | 40, 50, 60 |
300 | ZCA25M030EL006H | ZCA25M030ET006H | ZCA25M030DL006H | ZCA25M030DT006H |
| 500 | ZCA25M050EL006H | ZCA25M050ET006H | ZCA25M050DL006H | ZCA25M050DT006H | |||
| 90W | 10, 15, 20, 25, 30 |
300 | ZCA25M030EL009H | ZCA25M030ET009H | ZCA25M030DL009H | ZCA25M030DT009H | |
| 500 | ZCA25M050EL009H | ZCA25M050ET009H | ZCA25M050DL009H | ZCA25M050DT009H | |||
| ZCA35 | 0.2kW | 40, 50, 60 |
500 | ZCA35M050EL020H | ZCA35M050ET020H | ZCA35M050DL020H | ZCA35M050DT020H |
| 750 | ZCA35M075EL020H | ZCA35M075ET020H | ZCA35M075DL020H | ZCA35M075DT020H | |||
| 1000 | ZCA35M100EL020H | ZCA35M100ET020H | ZCA35M100DL020H | ZCA35M100DT020H | |||
| 0.4kW | 10, 12.5, 15, 20, 25, 30 |
500 | ZCA35M050EL040H | ZCA35M050ET040H | ZCA35M050DL040H | ZCA35M050DT040H | |
| 750 | ZCA35M075EL040H | ZCA35M075ET040H | ZCA35M075DL040H | ZCA35M075DT040H | |||
| 1000 | ZCA35M100EL040H | ZCA35M100ET040H | ZCA35M100DL040H | ZCA35M100DT040H | |||
| ZCA45 | 0.4kW | 60, 80, 100 |
1000 | ZCA45M100EL040H | ZCA45M100ET040H | ZCA45M100DL040H | ZCA45M100DT040H |
| 1500 | ZCA45M150EL040H | ZCA45M150ET040H | ZCA45M150DL040H | ZCA45M150DT040H | |||
| 2000 | ZCA45M200EL040H | ZCA45M200ET040H | ZCA45M200DL040H | ZCA45M200DT040H | |||
| 0.75kW | 10, 12.5, 15, 20, 25, 30, 40, 50 |
1000 | ZCA45M100EL075H | ZCA45M100ET075H | ZCA45M100DL075H | ZCA45M100DT075H | |
| 1500 | ZCA45M150EL075H | ZCA45M150ET075H | ZCA45M150DL075H | ZCA45M150DT075H | |||
| 2000 | ZCA45M200EL075H | ZCA45M200ET075H | ZCA45M200DL075H | ZCA45M200DT075H | |||

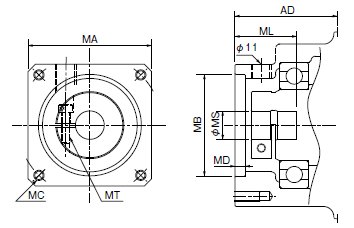

Reductor de servomotor TERVO incluido
*Utilice la navegación por número de modelo para ver información detallada. ¿Qué es el reductor TERVO para servomotores?
| Tamaño | motor capacidad |
Relación de reducción | ataque mm |
Método de instalación: E | Método de instalación: D | ||
|---|---|---|---|---|---|---|---|
| Disposición de ejes | Disposición de ejes | ||||||
| L | T | L | T | ||||
| ZCA25 | 200W | 5, 10, 15, 20 |
300 | ZCA25K030EL020H | ZCA25K030ET020H | ZCA25K030DL020H | ZCA25K030DT020H |
| 500 | ZCA25K050EL020H | ZCA25K050ET020H | ZCA25K050DL020H | ZCA25K050DT020H | |||
| ZCA35 | 400W | 40 | 500 | ZCA35K050EL040H | ZCA35K050ET040H | ZCA35K050DL040H | ZCA35K050DT040H |
| 750 | ZCA35K075EL040H | ZCA35K075ET040H | ZCA35K075DL040H | ZCA35K075DT040H | |||
| 1000 | ZCA35K100EL040H | ZCA35K100ET040H | ZCA35K100DL040H | ZCA35K100DT040H | |||
| 750W | 5, 10, 15, 20 |
500 | ZCA35K050EL075H | ZCA35K050ET075H | ZCA35K050DL075H | ZCA35K050DT075H | |
| 750 | ZCA35K075EL075H | ZCA35K075ET075H | ZCA35K075DL075H | ZCA35K075DT075H | |||
| 1000 | ZCA35K100EL075H | ZCA35K100ET075H | ZCA35K100DL075H | ZCA35K100DT075H | |||
| ZCA45 | 400W | 120 | 1000 | ZCA45K100EL040H | ZCA45K100ET040H | ZCA45K100DL040H | ZCA45K100DT040H |
| 1500 | ZCA45K150EL040H | ZCA45K150ET040H | ZCA45K150DL040H | ZCA45K150DT040H | |||
| 2000 | ZCA45K200EL040H | ZCA45K200ET040H | ZCA45K200DL040H | ZCA45K200DT040H | |||
| 750W | 20, 25, 30, 40, 50, 60, 80 |
1000 | ZCA45K100EL075H | ZCA45K100ET075H | ZCA45K100DL075H | ZCA45K100DT075H | |
| 1500 | ZCA45K150EL075H | ZCA45K150ET075H | ZCA45K150DL075H | ZCA45K150DT075H | |||
| 2000 | ZCA45K200EL075H | ZCA45K200ET075H | ZCA45K200DL075H | ZCA45K200DT075H | |||
