Serie MZ
- Este tipo puede utilizarse para una amplia gama de aplicaciones.
- Prelubricado. Este tipo se puede utilizar para una gran variedad de aplicaciones. Instalación fácil y segura.
- Especificaciones del tratamiento de la superficie exterior pista exterior.
- También está disponible el tipo de acoplamiento (MZ-C).
- トルク範囲：186～3040N・m
Características
- -Este tipo se puede utilizar para una amplia gama de aplicaciones, desde bajas velocidades hasta altas velocidades.
- Todos los modelos están en stock y listos para entrega inmediata (excepto el tipo MZ-C).
- - Los piñones y otras piezas se fijan utilizando la circunferencia interior del pista exterior como pivote.
- - La grasa ya viene incorporada.
- - No requiere mantenimiento de lubricación.
- -También se puede utilizar para indexación y controles de seguridad.
- - También disponemos del tipo MZ-C con Acoplamiento de cadena de rodillos instalado.
Estructura
・MZ (artículo individual)

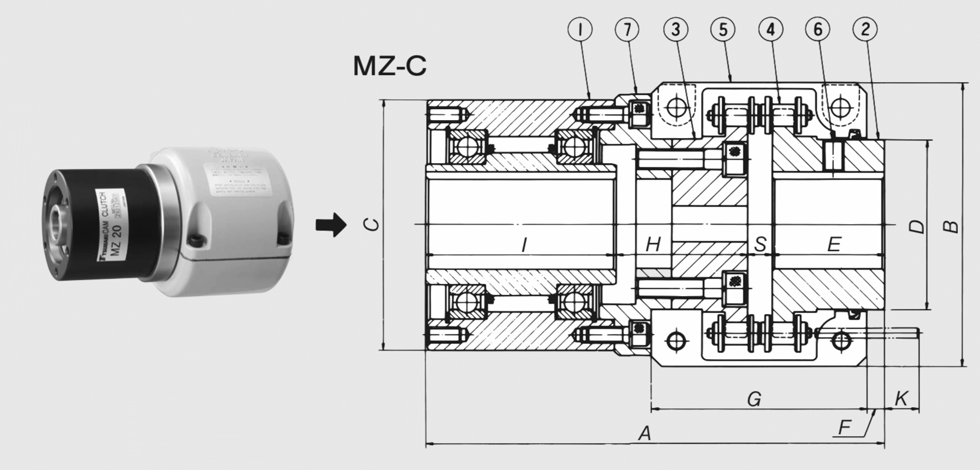

・MZ-C (tipo de acoplamiento)
- (1) Embrague de leva MZ
- (2) Piñón A
- (3) Piñón B
- (4) Cadena de rodillos
- (5) Caja de acoplamiento
- (6) Tornillos de fijación
- (7) Adaptador
Al realizar el pedido, determine la dirección de acoplamiento pista interior (RH) o el acoplamiento izquierdo (LH) según lo indique la flecha.
Ejemplo de visualización del número de modelo
・Un solo artículo
| MZ | 30 |
| ｜ Nombre de la serie |
｜ Diámetro del orificio del eje: mm |
| MZ | 30-25 |
| ｜ Nombre de la serie |
｜ Diámetro del orificio del eje: mm (Tamaño MZ30 con un diámetro de orificio del eje de 25 mm) |
・Tipo de acoplamiento
| MZ | 20 | C | - | LH |
| ｜ Nombre de la serie |
｜ Diámetro del orificio del eje: mm |
｜ Tipo de acoplamiento |
｜ Dirección de compromiso, como se observa en la flecha del diagrama estructural. RH: Compromiso correcto LH: Malla izquierda |
|
