Motorreductor serie TA/TR

Reductor de engranajes helicoidales de ejes paralelos
La serie TA (de 0,1 a 0,4 kW) utiliza un motor con bastidor de aluminio y un freno silencioso, lo que la hace pequeña, ligera y silenciosa de funcionar.
La serie TR (0,75 a 2,2 kW) es compatible con motor estándar japonés (eficiencia premium: clase IE3).

Características

・Bajo nivel de ruido y larga vida útil

Hereda el reductor de engranajes de bajo ruido y larga vida útil, resultado de una tecnología de diseño y procesamiento de bajo ruido probada durante muchos años.
・Compacto y ligero

Al utilizar un motor con bastidor de aluminio, hemos logrado un tamaño aún más pequeño y ligero.
• Respetuoso del medio ambiente

El recubrimiento electrostático en polvo se utiliza para mejorar la calidad de la pintura y no se utiliza diluyente, lo que reduce las emisiones de compuestos orgánicos volátiles (trifásico 0,75 kW-1/75 o menos).

Además, teniendo en cuenta el medio ambiente, hemos eliminado el uso de madera y tornillos en el embalaje de los productos y hemos adoptado un método de envoltura de cartón y película, reduciendo así la eliminación de residuos industriales para nuestros clientes.

(Aplica a productos con un peso de 30 kg o menos)
Facilidad de uso

Viene precargado con grasa para que puedas usarlo de inmediato.

No existen restricciones en cuanto a la dirección de instalación.

El extremo del eje de salida viene roscado de serie.

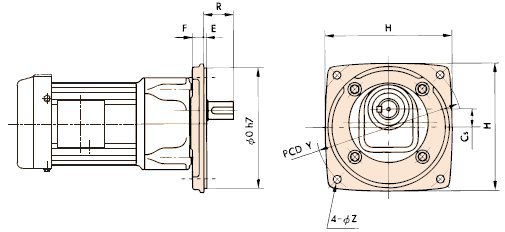

También está disponible de serie un montaje frontal, que se puede fijar fácilmente con pernos desde el lado del eje de salida utilizando los orificios para tornillos de la superficie de montaje de la caja de engranajes.
- Con motor inversor (solo de 0,1 kW a 0,4 kW)

Los motores compatibles con inversores se pueden conectar directamente y son compatibles con motores estándar de las mismas dimensiones.

Es posible un funcionamiento continuo con un par constante del 100% incluso a bajas velocidades (desde 6 Hz).

Los modelos con motor estándar japonés de 0,75 kW o más tienen las mismas características que los modelos con motores inversores.
-Una amplia gama de opciones disponibles

Tsubaki ofrece una amplia gama de opciones únicas que se adaptan a una gran variedad de industrias, incluyendo la respetuosa con el medio ambiente, la alimentación y la panadería.

- Cumple con las normativas internacionales de alta eficiencia (serie TR)

Con una creciente concienciación sobre el ahorro energético, países de todo el mundo están introduciendo leyes que obligan a la fabricación y venta de motores de alta eficiencia.

La serie TR de motorreductores pequeños de Tsubaki cumple con las normativas de alta eficiencia tanto en Japón como en el resto del mundo. Ofrecemos productos de alta calidad que satisfacen las necesidades actuales.

[Tabla de compatibilidad de normas internacionales]

Póngase en contacto con nosotros para obtener las especificaciones detalladas.
Capacidad del motor	0.2kW		0.4kW		0.75kW		1.5kW		2.2kW
Capacidad del motor	Sin frenos	Con freno	Sin frenos	Con freno	Sin frenos	Con freno	Sin frenos	Con freno	Sin frenos	Con freno
Regulación de alta eficiencia de China GB18613-2020	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Reglamento europeo de alta eficiencia IEC60034-30-1(2017) *1	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible	Disponible
Regulación coreana de alta eficiencia KS C 4202	No aplicable				Disponible	Disponible	Póngase en contacto con nosotros.
Regulaciones de alta eficiencia de EE. UU. MEMA MG1-12-12	No aplicable				Disponible	Disponible	Póngase en contacto con nosotros.

*1. Para obtener datos sobre pérdidas de energía relacionados con (UE)2019/1781, haga clic aquí.

Modelo estándar

・Serie TA (equivalente a IE1)

Capacidad del motor	Relación de reducción
0.1kW	1/5～1/200
0.2kW	1/5～1/200
0.4kW	1/5～1/200

・Serie TR (equivalente a IE3)

Capacidad del motor	Relación de reducción
0.75kW	1/5～1/200
1.5kW	1/5～1/75
2.2kW	1/5～1/30

Estructura (doble reducción)

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

- Motor trifásico: de 0,1 kW a 0,4 kW
GMTA	010	-	24	L	200	B
- Motor trifásico: de 0,75 kW a 2,2 kW
GMTR	075	-	42	L	100	B
｜｜｜｜｜	｜ Capacidad del motor		｜ Número de fotograma	｜ Tipo de montaje	｜ Relación de reducción	｜ Código de especificación
｜｜｜｜｜	010：0.1kW			L: Tipo de montaje de pata U: Tipo de montaje frontal F: Tipo de montaje con brida	200：1/200	B: Con freno FI: Con adaptador
Nombre de la serie GMTA, GMTR: con motor trifásico GRTA: Tipo de doble eje y con adaptador

Existe una amplia gama de opciones disponibles. Consulte aquí los tipos y números de modelo de las opciones.

■ navegación de modelos Tsubaki

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie	Capacidad del motor	Marco N°	Tipo de montaje	Relación de reducción	Código de especificación
GMTA GMTR GRTA	Este modelo ha sido rediseñado.	18 24	L: Montaje de patas U: Cara Tipo de montaje o F: Montaje con brida	Este modelo ha sido descontinuado.	5～50 60～200	Sin símbolo B: Con freno FI: Con adaptador

serie

Capacidad del motor

Marco N°

Tipo de montaje

Relación de reducción

Código de especificación

GMTA

GMTR

GRTA

Este modelo
ha sido
rediseñado.

L: Montaje de patas

U: Cara
Tipo de montaje
o
F: Montaje con brida

Este modelo
ha sido
descontinuado.

5～50

60～200

Sin símbolo

B: Con freno

FI: Con adaptador

serie

GMTA: Un tipo con motor trifásico.

GMTR: Un tipo equipado con un motor trifásico de alta eficiencia.

GMTS: Tipo con motor monofásico.

GRTA: Un reductor sin motor disponible en dos tipos: un tipo de doble eje o un tipo con un adaptador que puede montar un motor de brida de uso general.

Capacidad del motor

Para GMTA, GMTR y GMTS: Capacidad del motor.

Para GRTA: Indica el valor equivalente a la capacidad del motor.

Marco N°

Esto indica el tamaño del reductor. Para la mayoría de los modelos, este valor coincide con el diámetro del eje de salida.

Se determina automáticamente a partir de la capacidad del motor y la relación de reducción.

Tipo de montaje

L: Tipo montado en las patas.

U: Tipo de montaje frontal.

F: Tipo de montaje con brida.

¿Montaje frontal o montaje con brida?
Se determina automáticamente por el número de fotograma.

Relación de reducción

Indica el índice de reducción.

La división de rango corresponde al número de fotograma.

Código de especificación

Sin símbolo: Si hay un motor pero no freno, o si no hay motor y es de tipo de doble eje, no se requiere ningún símbolo de especificación.

B: Añada esto cuando un motor esté equipado con un freno.

FI: Añada esto cuando no haya motor y cuando utilice un adaptador de montaje de motor.

BE: Se ha instalado un codificador rotatorio en la parte trasera del motor. Incluye un freno.

SR: Instale un dispositivo de protección contra sobrecargas eléctricas llamado "relé de choque".

Símbolo de opción A

Z: Este motor es compatible con variador de frecuencia.

W: Apto para instalación en exteriores.

WC: Tipo exterior con freno, motor de funcionamiento continuo.

P: Viene con una caja de terminales de plástico.

J: Adecuado para su instalación en lugares expuestos al agua.

V: La tensión de alimentación se duplica.

V1: La tensión y la frecuencia de la fuente de alimentación son 380 V y 50 Hz.

V2: La tensión y frecuencia de la fuente de alimentación son 380 V, 60 Hz.

V3: La tensión y frecuencia de la fuente de alimentación son 415 V, 50 Hz.

V4: La tensión y frecuencia de la fuente de alimentación son 460 V, 60 Hz.

N: Cumple con la normativa CE.

N2: Especificaciones conformes a la norma UL.

*N3: Especificación CCC.

H: Viene con una caja de terminales de aluminio.

Q: Liberación manual del freno disponible

M: La rotación se puede controlar manualmente desde el lado del ventilador del motor.

A1: Se puede utilizar en entornos con temperaturas ambiente entre 0°C y +60°C.

A2: Se puede utilizar en entornos con temperaturas ambiente entre -30 °C y +40 °C.

Símbolo de opción B (anteriormente: símbolo suplementario)

• Posición de la caja de terminales

Mueva la caja de terminales a una posición girada en el sentido de las agujas del reloj cuando se mira desde el lado del motor.

P1: balanceo de 90° P2: balanceo de 180° P3: balanceo de 270°

P4: balanceo de 60° P5: balanceo de 120° P6: balanceo de 240° P7: balanceo de 300°

• Dirección de salida de la caja terminal

Mueva la toma de corriente a una posición girada en el sentido de las agujas del reloj, vista desde la caja de bornes.

• Motor GMTA con capacidad de 0,75 kW o menos
D1: giro de 90° D2: giro de 180° D3: giro de 270°

• Motor GMTA con capacidad de 1,5 kW o más
E1: giro de 90° E2: giro de 180° E3: giro de 270°

・Para GMTR
F1: giro de 90° F2: giro de 180° F3: giro de 270°

• Color de la pintura

C0: Gris claro C1: Plata claro metalizado

C2: Blanco marfil C3: Plata oscuro metalizado

Lista de productos

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Motor incluido, trifásico de 0,1 kW (número de modelo GMTA010~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTA010-18L5	GMTA010-18U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GMTA010-18L5B	GMTA010-18U5B	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GMTA010-18L10	GMTA010-18U10	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)	GMTA010-18L10B	GMTA010-18U10B	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)
1/15	GMTA010-18L15	GMTA010-18U15		GMTA010-18L15B	GMTA010-18U15B
1/20	GMTA010-18L20	GMTA010-18U20		GMTA010-18L20B	GMTA010-18U20B
1/25	GMTA010-18L25	GMTA010-18U25		GMTA010-18L25B	GMTA010-18U25B
1/30	GMTA010-18L30	GMTA010-18U30		GMTA010-18L30B	GMTA010-18U30B
1/40	GMTA010-18L40	GMTA010-18U40		GMTA010-18L40B	GMTA010-18U40B
1/50	GMTA010-18L50	GMTA010-18U50		GMTA010-18L50B	GMTA010-18U50B
1/60	GMTA010-24L60	GMTA010-24U60	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GMTA010-24L60B	GMTA010-24U60B	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/75	GMTA010-24L75	GMTA010-24U75		GMTA010-24L75B	GMTA010-24U75B
1/100	GMTA010-24L100	GMTA010-24U100		GMTA010-24L100B	GMTA010-24U100B
1/120	GMTA010-24L120	GMTA010-24U120		GMTA010-24L120B	GMTA010-24U120B
1/165	GMTA010-24L165	GMTA010-24U165		GMTA010-24L165B	GMTA010-24U165B
1/200	GMTA010-24L200	GMTA010-24U200		GMTA010-24L200B	GMTA010-24U200B

Volver al inicio de esta página

Motor incluido, trifásico de 0,2 kW (número de modelo GMTA020~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTA020-18L5	GMTA020-18U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GMTA020-18L5B	GMTA020-18U5B	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GMTA020-18L10	GMTA020-18U10	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)	GMTA020-18L10B	GMTA020-18U10B	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)
1/15	GMTA020-18L15	GMTA020-18U15		GMTA020-18L15B	GMTA020-18U15B
1/20	GMTA020-18L20	GMTA020-18U20		GMTA020-18L20B	GMTA020-18U20B
1/25	GMTA020-18L25	GMTA020-18U25		GMTA020-18L25B	GMTA020-18U25B
1/30	GMTA020-24L30	GMTA020-24U30	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GMTA020-24L30B	GMTA020-24U30B	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/40	GMTA020-24L40	GMTA020-24U40		GMTA020-24L40B	GMTA020-24U40B
1/50	GMTA020-24L50	GMTA020-24U50		GMTA020-24L50B	GMTA020-24U50B
1/60	GMTA020-24L60	GMTA020-24U60		GMTA020-24L60B	GMTA020-24U60B
1/75	GMTA020-24L75	GMTA020-24U75		GMTA020-24L75B	GMTA020-24U75B
1/100	GMTA020-28L100	GMTA020-28U100	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GMTA020-28L100B	GMTA020-28U100B	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/120	GMTA020-28L120	GMTA020-28U120		GMTA020-28L120B	GMTA020-28U120B
1/165	GMTA020-28L165	GMTA020-28U165		GMTA020-28L165B	GMTA020-28U165B
1/200	GMTA020-28L200	GMTA020-28U200		GMTA020-28L200B	GMTA020-28U200B

Volver al inicio de esta página

Motor incluido, trifásico de 0,4 kW (número de modelo GMTA040~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTA040-24L5	GMTA040-24U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GMTA040-24L5B	GMTA040-24U5B	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GMTA040-24L10	GMTA040-24U10		GMTA040-24L10B	GMTA040-24U10B
1/15	GMTA040-24L15	GMTA040-24U15		GMTA040-24L15B	GMTA040-24U15B
1/20	GMTA040-24L20	GMTA040-24U20		GMTA040-24L20B	GMTA040-24U20B
1/25	GMTA040-24L25	GMTA040-24U25		GMTA040-24L25B	GMTA040-24U25B
1/30	GMTA040-28L30	GMTA040-28U30	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GMTA040-28L30B	GMTA040-28U30B	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/40	GMTA040-28L40	GMTA040-28U40		GMTA040-28L40B	GMTA040-28U40B
1/50	GMTA040-28L50	GMTA040-28U50		GMTA040-28L50B	GMTA040-28U50B
1/60	GMTA040-28L60	GMTA040-28U60		GMTA040-28L60B	GMTA040-28U60B
1/75	GMTA040-28L75	GMTA040-28U75		GMTA040-28L75B	GMTA040-28U75B
1/100	GMTA040-38L100	GMTA040-38U100	tipo de montaje frontal + UFM48 (tipo concéntrico)	GMTA040-38L100B	GMTA040-38U100B	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/120	GMTA040-38L120	GMTA040-38U120		GMTA040-38L120B	GMTA040-38U120B
1/165	GMTA040-38L165	GMTA040-38U165		GMTA040-38L165B	GMTA040-38U165B
1/200	GMTA040-38L200	GMTA040-38U200		GMTA040-38L200B	GMTA040-38U200B

Volver al inicio de esta página

Motor incluido, trifásico de 0,75 kW (número de modelo GMTR075~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTR075-28L5	GMTR075-28U5	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GMTR075-28L5B	GMTR075-28U5B	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/10	GMTR075-28L10	GMTR075-28U10		GMTR075-28L10B	GMTR075-28U10B
1/15	GMTR075-28L15	GMTR075-28U15		GMTR075-28L15B	GMTR075-28U15B
1/20	GMTR075-28L20	GMTR075-28U20		GMTR075-28L20B	GMTR075-28U20B
1/25	GMTR075-28L25	GMTR075-28U25		GMTR075-28L25B	GMTR075-28U25B
1/30	GMTR075-38L30	GMTR075-38U30	tipo de montaje frontal + UFM48 (tipo concéntrico)	GMTR075-38L30B	GMTR075-38U30B	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/40	GMTR075-38L40	GMTR075-38U40		GMTR075-38L40B	GMTR075-38U40B
1/50	GMTR075-38L50	GMTR075-38U50		GMTR075-38L50B	GMTR075-38U50B
1/60	GMTR075-38L60	GMTR075-38U60		GMTR075-38L60B	GMTR075-38U60B
1/75	GMTR075-38L75	GMTR075-38U75		GMTR075-38L75B	GMTR075-38U75B
1/100	GMTR075-42L100	---	GMTR075-42F100	GMTR075-42L100B	---	GMTR075-42F100B
1/120	GMTR075-42L120	---	GMTR075-42F120	GMTR075-42L120B	---	GMTR075-42F120B
1/165	GMTR075-42L165	---	GMTR075-42F165	GMTR075-42L165B	---	GMTR075-42F165B
1/200	GMTR075-42L200	---	GMTR075-42F200	GMTR075-42L200B	---	GMTR075-42F200B

Motor incluido, trifásico de 1,5 kW (número de modelo GMTR151~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTR151-38L5	GMTR151-38U5	tipo de montaje frontal + UFM48 (tipo concéntrico)	GMTR151-38L5B	GMTR151-38U5B	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/10	GMTR151-38L10	GMTR151-38U10		GMTR151-38L10B	GMTR151-38U10B
1/15	GMTR151-38L15	GMTR151-38U15		GMTR151-38L15B	GMTR151-38U15B
1/20	GMTR151-38L20	GMTR151-38U20		GMTR151-38L20B	GMTR151-38U20B
1/25	GMTR151-38L25	GMTR151-38U25		GMTR151-38L25B	GMTR151-38U25B
1/30	GMTR151-38L30	GMTR151-38U30		GMTR151-38L30B	GMTR151-38U30B
1/40	GMTR151-42L40	---	GMTR151-42F40	GMTR151-42L40B	---	GMTR151-42F40B
1/50	GMTR151-42L50	---	GMTR151-42F50	GMTR151-42L50B	---	GMTR151-42F50B
1/60	GMTR151-42L60	---	GMTR151-42F60	GMTR151-42L60B	---	GMTR151-42F60B
1/75	GMTR151-42L75	---	GMTR151-42F75	GMTR151-42L75B	---	GMTR151-42F75B

Volver al inicio de esta página

Motor incluido, trifásico de 2,2 kW (número de modelo GMTR221~)

Relación de reducción	Sin frenos			Con freno
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GMTR221-42L5	---	GMTR221-42F5	GMTR221-42L5B	---	GMTR221-42F5B
1/10	GMTR221-42L10	---	GMTR221-42F10	GMTR221-42L10B	---	GMTR221-42F10B
1/15	GMTR221-42L15	---	GMTR221-42F15	GMTR221-42L15B	---	GMTR221-42F15B
1/20	GMTR221-42L20	---	GMTR221-42F20	GMTR221-42L20B	---	GMTR221-42F20B
1/25	GMTR221-42L25	---	GMTR221-42F25	GMTR221-42L25B	---	GMTR221-42F25B
1/30	GMTR221-42L30	---	GMTR221-42F30	GMTR221-42L30B	---	GMTR221-42F30B

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 0,1 kW (número de modelo GRTA010~).

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA010-18L5FI	GRTA010-18U5FI	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GRTA010-18L5	GRTA010-18U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GRTA010-18L10FI	GRTA010-18U10FI	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)	GRTA010-18L10	GRTA010-18U10	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)
1/15	GRTA010-18L15FI	GRTA010-18U15FI		GRTA010-18L15	GRTA010-18U15
1/20	GRTA010-18L20FI	GRTA010-18U20FI		GRTA010-18L20	GRTA010-18U20
1/25	GRTA010-18L25FI	GRTA010-18U25FI		GRTA010-18L25	GRTA010-18U25
1/30	GRTA010-18L30FI	GRTA010-18U30FI		GRTA010-18L30	GRTA010-18U30
1/40	GRTA010-18L40FI	GRTA010-18U40FI		GRTA010-18L40	GRTA010-18U40
1/50	GRTA010-18L50FI	GRTA010-18U50FI		GRTA010-18L50	GRTA010-18U50
1/60	GRTA010-24L60FI	GRTA010-24U60FI	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GRTA010-24L60	GRTA010-24U60	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/75	GRTA010-24L75FI	GRTA010-24U75FI		GRTA010-24L75	GRTA010-24U75
1/100	GRTA010-24L100FI	GRTA010-24U100FI		GRTA010-24L100	GRTA010-24U100
1/120	GRTA010-24L120FI	GRTA010-24U120FI		GRTA010-24L120	GRTA010-24U120
1/165	GRTA010-24L165FI	GRTA010-24U165FI		GRTA010-24L165	GRTA010-24U165
1/200	GRTA010-24L200FI	GRTA010-24U200FI		GRTA010-24L200	GRTA010-24U200

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 0,2 kW (número de modelo GRTA020~)

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA020-18L5FI	GRTA020-18U5FI	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GRTA020-18L5	GRTA020-18U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GRTA020-18L10FI	GRTA020-18U10FI	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)	GRTA020-18L10	GRTA020-18U10	tipo de montaje frontal + UFS15 (tipo excéntrico) UFS13 (excéntrico, pequeño) UFM15 (tipo concéntrico)
1/15	GRTA020-18L15FI	GRTA020-18U15FI		GRTA020-18L15	GRTA020-18U15
1/20	GRTA020-18L20FI	GRTA020-18U20FI		GRTA020-18L20	GRTA020-18U20
1/25	GRTA020-18L25FI	GRTA020-18U25FI		GRTA020-18L25	GRTA020-18U25
1/30	GRTA020-24L30FI	GRTA020-24U30FI	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GRTA020-24L30	GRTA020-24U30	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/40	GRTA020-24L40FI	GRTA020-24U40FI		GRTA020-24L40	GRTA020-24U40
1/50	GRTA020-24L50FI	GRTA020-24U50FI		GRTA020-24L50	GRTA020-24U50
1/60	GRTA020-24L60FI	GRTA020-24U60FI		GRTA020-24L60	GRTA020-24U60
1/75	GRTA020-24L75FI	GRTA020-24U75FI		GRTA020-24L75	GRTA020-24U75
1/100	GRTA020-28L100FI	GRTA020-28U100FI	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GRTA020-28L100	GRTA020-28U100	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/120	GRTA020-28L120FI	GRTA020-28U120FI		GRTA020-28L120	GRTA020-28U120
1/165	GRTA020-28L165FI	GRTA020-28U165FI		GRTA020-28L165	GRTA020-28U165
1/200	GRTA020-28L200FI	GRTA020-28U200FI		GRTA020-28L200	GRTA020-28U200

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 0,4 kW (número de modelo GRTA040~).

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA040-24L5FI	GRTA040-24U5FI	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)	GRTA040-24L5	GRTA040-24U5	tipo de montaje frontal + UFS27 (tipo excéntrico) UFS25 (excéntrico, pequeño) UFM26 (tipo concéntrico)
1/10	GRTA040-24L10FI	GRTA040-24U10FI		GRTA040-24L10	GRTA040-24U10
1/15	GRTA040-24L15FI	GRTA040-24U15FI		GRTA040-24L15	GRTA040-24U15
1/20	GRTA040-24L20FI	GRTA040-24U20FI		GRTA040-24L20	GRTA040-24U20
1/25	GRTA040-24L25FI	GRTA040-24U25FI		GRTA040-24L25	GRTA040-24U25
1/30	GRTA040-28L30FI	GRTA040-28U30FI	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GRTA040-28L30	GRTA040-28U30	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/40	GRTA040-28L40FI	GRTA040-28U40FI		GRTA040-28L40	GRTA040-28U40
1/50	GRTA040-28L50FI	GRTA040-28U50FI		GRTA040-28L50	GRTA040-28U50
1/60	GRTA040-28L60FI	GRTA040-28U60FI		GRTA040-28L60	GRTA040-28U60
1/75	GRTA040-28L75FI	GRTA040-28U75FI		GRTA040-28L75	GRTA040-28U75
1/100	GRTA040-38L100FI	GRTA040-38U100FI	tipo de montaje frontal + UFM48 (tipo concéntrico)	GRTA040-38L100	GRTA040-38U100	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/120	GRTA040-38L120FI	GRTA040-38U120FI		GRTA040-38L120	GRTA040-38U120
1/165	GRTA040-38L165FI	GRTA040-38U165FI		GRTA040-38L165	GRTA040-38U165
1/200	GRTA040-38L200FI	GRTA040-38U200FI		GRTA040-38L200	GRTA040-38U200

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 0,75 kW (número de modelo GRTA075~).

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA075-28L5FI	GRTA075-28U5FI	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)	GRTA075-28L5	GRTA075-28U5	tipo de montaje frontal + UFS37 (tipo excéntrico) UFM39 (tipo concéntrico)
1/10	GRTA075-28L10FI	GRTA075-28U10FI		GRTA075-28L10	GRTA075-28U10
1/15	GRTA075-28L15FI	GRTA075-28U15FI		GRTA075-28L15	GRTA075-28U15
1/20	GRTA075-28L20FI	GRTA075-28U20FI		GRTA075-28L20	GRTA075-28U20
1/25	GRTA075-28L25FI	GRTA075-28U25FI		GRTA075-28L25	GRTA075-28U25
1/30	GRTA075-38L30FI	GRTA075-38U30FI	tipo de montaje frontal + UFM48 (tipo concéntrico)	GRTA075-38L30	GRTA075-38U30	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/40	GRTA075-38L40FI	GRTA075-38U40FI		GRTA075-38L40	GRTA075-38U40
1/50	GRTA075-38L50FI	GRTA075-38U50FI		GRTA075-38L50	GRTA075-38U50
1/60	GRTA075-38L60FI	GRTA075-38U60FI		GRTA075-38L60	GRTA075-38U60
1/75	GRTA075-38L75FI	GRTA075-38U75FI		GRTA075-38L75	GRTA075-38U75
1/100	GRTA075-42L100FI	---	GRTA075-42F100FI	GRTA075-42L100	---	GRTA075-42F100
1/120	GRTA075-42L120FI	---	GRTA075-42F120FI	GRTA075-42L120	---	GRTA075-42F120
1/165	GRTA075-42L165FI	---	GRTA075-42F165FI	GRTA075-42L165	---	GRTA075-42F165
1/200	GRTA075-42L200FI	---	GRTA075-42F200FI	GRTA075-42L200	---	GRTA075-42F200

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 1,5 kW (número de modelo GRTA150-).

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA150-38L5FI	GRTA150-38U5FI	tipo de montaje frontal + UFM48 (tipo concéntrico)	GRTA150-38L5	GRTA150-38U5	tipo de montaje frontal + UFM48 (tipo concéntrico)
1/10	GRTA150-38L10FI	GRTA150-38U10FI		GRTA150-38L10	GRTA150-38U10
1/15	GRTA150-38L15FI	GRTA150-38U15FI		GRTA150-38L15	GRTA150-38U15
1/20	GRTA150-38L20FI	GRTA150-38U20FI		GRTA150-38L20	GRTA150-38U20
1/25	GRTA150-38L25FI	GRTA150-38U25FI		GRTA150-38L25	GRTA150-38U25
1/30	GRTA150-38L30FI	GRTA150-38U30FI		GRTA150-38L30	GRTA150-38U30
1/40	GRTA150-42L40FI	---	GRTA150-42F40FI	GRTA150-42L40	---	GRTA150-42F40
1/50	GRTA150-42L50FI	---	GRTA150-42F50FI	GRTA150-42L50	---	GRTA150-42F50
1/60	GRTA150-42L60FI	---	GRTA150-42F60FI	GRTA150-42L60	---	GRTA150-42F60
1/75	GRTA150-42L75FI	---	GRTA150-42F75FI	GRTA150-42L75	---	GRTA150-42F75

Volver al inicio de esta página

Sin motor, con adaptador, de doble eje, equivalente a 2,2 kW (número de modelo GRTA220-).

Relación de reducción	Adaptador incluido			Tipo de doble eje
Relación de reducción	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida	Tipo montado en la pata	tipo de montaje frontal	Tipo de montaje de brida
1/5	GRTA220-42L5FI	---	GRTA220-42F5FI	GRTA220-42L5	---	GRTA220-42F5
1/10	GRTA220-42L10FI	---	GRTA220-42F10FI	GRTA220-42L10	---	GRTA220-42F10
1/15	GRTA220-42L15FI	---	GRTA220-42F15FI	GRTA220-42L15	---	GRTA220-42F15
1/20	GRTA220-42L20FI	---	GRTA220-42F20FI	GRTA220-42L20	---	GRTA220-42F20
1/25	GRTA220-42L25FI	---	GRTA220-42F25FI	GRTA220-42L25	---	GRTA220-42F25
1/30	GRTA220-42L30FI	---	GRTA220-42F30FI	GRTA220-42L30	---	GRTA220-42F30

Volver al inicio de esta página

opción

brida

Al montar el tipo de montaje frontal en una brida, utilice una brida S o una brida M. (Tanto las bridas S como las M están hechas de hierro fundido).

Brida S: tipo excéntrico

・Número de brida aplicable

Relación de reducción	Salida del motor
Relación de reducción	0.1kW	0.2kW	0.4kW	0.75kW
5	UFS27 (UFS25)		UFS27	UFS37
10、15、20、25	UFS15 (UFS13)	UFS15 (UFS13)	UFS27	UFS37
30、40、50	UFS15 (UFS13)	UFS27 (UFS25)	UFS37
60、75	UFS27 (UFS25)	UFS27 (UFS25)	UFS37
100、120、165、200	UFS27 (UFS25)	UFS37

・El número entre paréntesis es una brida S que es un marco más pequeña.

・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y lista entrega

Número de brida	Cs	E	F	H	R	O	Y	Z	masa kg	Dibujos en PDF	Precio estándar	Plazo de entrega
UFS13	18	4	12	135	32	125	150	9	1.2	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFS15	20	4	12	150	32	140	170	9	1.3	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFS25	20	4	16	150	41 (32)	140	170	9	1.4	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFS27	24	4	16	175	41 (32)	165	200	11	2.3	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFS37	24	4	18	175	47	165	200	11	2.1	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.

-La brida incluye cuatro pernos.

・Las dimensiones entre paréntesis se aplican cuando la instalación se realiza a 1/5 de 0,1 kW y 0,2 kW.

Brida M: tipo concéntrico

・Número de brida aplicable

Relación de reducción	Salida del motor
Relación de reducción	0.1kW	0.2kW	0.4kW	0.75kW	1.5kW
5	UFM26		UFM26	UFM39	UFM48
10、15、20、25	UFM15	UFM15	UFM26	UFM39
30		UFM26	UFM39	UFM48
40、50
60、75	UFM26
100、120、165、200	UFM26	UFM39	UFM48

・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y lista entrega

Número de brida	E	F	H	R	O	Y	Z	masa kg	Dibujos en PDF	Precio estándar	Plazo de entrega
UFM15	3.5	12	155	32	145	170	M10	1.4	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFM26	3.5	16	165	41 (32)	148	185	M12	1.7	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFM39	4	18	190	47	180	215	M12	2.5	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.
UFM48	5	26.5	280	60.5	260	290	Φ12	7.5	PDF	Póngase en contacto con nosotros.	Póngase en contacto con nosotros.

-La brida incluye cuatro pernos.

・Las dimensiones entre paréntesis se aplican cuando la instalación se realiza a 1/5 de 0,1 kW y 0,2 kW.

Información de TSUBAKI Productos de transmisión de potencia

Motorreductor serie TA/TR

Características

Modelo estándar

Estructura (doble reducción)

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

■ navegación de modelos Tsubaki

Lista de productos

opción

brida

Brida S: tipo excéntrico

Brida M: tipo concéntrico
