Acoplamiento de cadena de rodillos serie acero inoxidable (acoplamiento tipo envoltura)

Fotos del producto
  • Para la cadena de rodillos y los piñones se utiliza acero inoxidable austenítico.
  • También se puede utilizar en entornos hostiles que eran difíciles de manejar para Acoplamiento de cadena de rodillos de acero convencionales.
  • • Diámetro del eje aplicable: de Φ11 mm a Φ140 mm
  • Rango de par: 74 a 5883 Nm

Características

  • ・Excelente resistencia a la corrosión

    Apto para uso en exteriores o en atmósferas corrosivas como ácidas o alcalinas.

    [Principales aplicaciones]: Compuertas de agua, maquinaria alimentaria (elaboración de cerveza, alimentos fermentados), equipos de montaje, etc.

  • • Rango de temperatura de uso

    Sin carcasa: -20 a 200 °C / Con carcasa: -10 a 80 °C

    *Póngase en contacto con nosotros si planea utilizar el producto con una funda a temperaturas superiores a 80 °C.

  • • Calidad limpia

    Posee altas propiedades anticorrosivas y es altamente compatible con grasas a base de flúor para maquinaria alimentaria y salas blancas.

  • ・ entrega corto

    CR4012 a CR6022: 2 semanas para productos orificio piloto, 3 semanas para agujeros de eje procesados.

    CR8018 a CR12022: Tanto los productos orificio piloto como los mecanizados se pueden entregar en 4 semanas, y los tamaños grandes también se pueden entregar en poco entrega.

Tabla de resistencia química

Nombre del medicamento/alimento Resistencia Nombre del medicamento/alimento Resistencia Nombre del medicamento/alimento Resistencia
acetona ● peróxido de hidrógeno al 30% ● vinagre ▲
alcohol ● Ácido fórmico al 50% ● Hidróxido de potasio al 20% ●
agua amoniacal ● Ácido crómico 5% ● Hidróxido de sodio al 25% ●
Cloruro de zinc al 50% ▲ Ácido acético al 10% ● Ácido nítrico concentrado al 65% ●
Cloruro férrico 5% ▲ hipoclorito de calcio ● Ácido bórico al 50% ●
Cloruro de sodio al 5% ● Hipoclorito de sodio al 10% × Ácido sulfúrico al 5% ×
Ácido clorhídrico al 2% × Ácido oxálico 10% ● Sulfato de zinc 25% ●
agua de mar ▲ Ácido nítrico al 5% ● Ácido fosfórico al 5% ●

  • ●: Resistente a productos químicos ▲: Resistente a productos químicos según las condiciones de uso ×: No resistente a productos químicos

    La resistencia química varía considerablemente dependiendo de las condiciones de uso, por lo que no es una garantía.

    Consulte la tabla anterior y confirme la resistencia química en condiciones de uso reales antes de decidir las especificaciones.

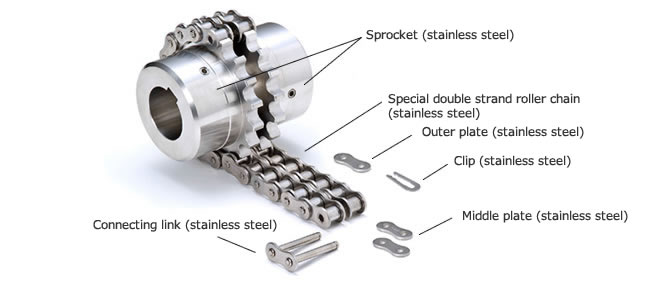

Estructura

Estructura

  • -El cuerpo principal consta de una rueda dentada de acero inoxidable austenítico y una cadena de rodillos de dos hileras específica (acero inoxidable).

    - También se incluyen como piezas especiales eslabones y pasador de clip de unión de acero inoxidable.

Carcasa (se vende por separado)

Asegúrese de utilizar el caso en los siguientes casos:

  • (1) Cuando se utiliza a altas velocidades de rotación.
  • (2) Cuando se utilice en una atmósfera abrasiva como áreas polvorientas.
  • (3) Cuando se utilice en una atmósfera corrosiva como un ambiente húmedo.
  • - Un estuche dedicado para la serie Acoplamiento de cadena de rodillos.
  • - Al acoplarlo a un acoplamiento de cadena, evita que el lubricante se disperse y que entre polvo, prolongando así la vida útil del acoplamiento.
  • - Tiene una forma dividida que permite separarla perpendicularmente al eje, lo que facilita su instalación e inspección.

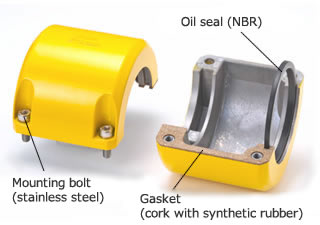

Estructura del caso

Estructura del caso
  • -La carcasa está fabricada en aluminio fundido a presión y tiene una estructura de dos partes, con juntas (de corcho con caucho sintético) unidas a las superficies de acoplamiento.
  • - Las piezas incluyen cuatro tornillos de cabeza hexagonal y un retén de aceite específico (NBR).
  • ・Los retenes y empaquetaduras se venden por separado. La grasa lubricante debe adquirirse aparte.

Haga clic aquí para ver los productos de grasa recomendados.

  • - Instale el retén de aceite en el lado con mayor vibración.
  • - Cuando se utilice en posición vertical, el lado del retén de aceite debe quedar en la parte superior.
    Si desea tomar medidas para evitar fugas de grasa, necesitará un presupuesto; por favor, póngase en contacto con nosotros.
  • -Especificaciones de la pintura: Pintura horneada con resina de melamina
  • -Color de pintura: Munsell 8.1YR7.6/15.2 Amarillo anaranjado

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

CR 40 12 H - SS
｜
serie		 ｜
Número de cadena		 ｜
Número de dientes del piñón		 ｜
H: Unidad principal
K: Caso		 ｜
SS: Serie de acero inoxidable

Lista de números de modelo de producto

*Haga clic en el número de modelo para mostrar información detallada.

Cuerpo principal (orificio piloto) Carcasa
CR4012H-SS CR4012K-SS
CR4014H-SS CR4014K-SS
CR4016H-SS CR4016K-SS
CR5014H-SS CR5014K-SS
CR5016H-SS CR5016K-SS
CR5018H-SS CR5018K-SS
CR6018H-SS CR6018K-SS
CR6022H-SS CR6022K-SS
CR8018H-SS CR8018K-SS
CR8022H-SS CR8022K-SS
CR10020H-SS CR10020K-SS
CR12018H-SS CR12018K-SS
CR12022H-SS CR12022K-SS
