cadena modular plástica tipo WT0705-W
- チェーンピッチ
7.5mm - Para transporte recto
- Tipo cerrado
- Serie estándar (especificación) paso mínimo de cadena serie WT0700
- Combinado con la barra nasal se consigue un espacio muerto de 19 mm.
- Ideal para el transporte estable de artículos propensos a perder su forma y para transportar artículos pequeños.
- ¡Elimine el trabajo que requiere el diseño problemático de transportadores! Compatible con las mini transportadoras WinCS, que se pueden pedir simplemente introduciendo el número de modelo.
Características
-
- Consigue un espacio muerto de 19 mm entre cintas transportadoras, lo que permite su uso como unidad de transferencia entre ellas.
Al combinarlo con una barra de nariz con un R mínimo de 3 mm, el espacio muerto entre transportadores se puede reducir a 19 mm.
Dependiendo de los artículos transportados y las condiciones, no se requiere placa muerta, lo que lo hace ideal para transportar artículos pequeños de alrededor de Φ30. También se puede utilizar como unidad de transferencia entre cintas transportadoras.
-
- El uso de pasadores ranurados facilita el trabajo cortar y conectar.
Las cadenas de 50 mm y 100 mm de ancho utilizan un "pasador ranurado" con un tapón integrado.
Las cadenas se pueden cortar y conectar fácilmente, lo que reduce la cantidad de trabajo necesario para su instalación y mantenimiento.

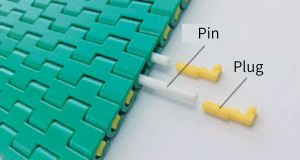

Ancho de cadena 50 mm/100 mm Ancho de cadena de 150 mm o más Especificaciones del pasador de ranura Cuerpo principal + método de fijación del enchufe
*Si el ancho supera los 100 mm, se utilizará el método de fijación de pasador + enchufe del cuerpo principal.
-
・Bajo nivel de ruido en comparación con la serie WT1510 (paso de cadena de 15 mm)
En comparación con la serie WT1510 (paso de cadena de 15 mm), el ruido se ha reducido en un promedio de 6,5 dB. Nota: Basado en resultados de pruebas internas.
-
- Ancho de cadena adecuado para sustituir cintas transportadoras
Es compatible con cintas transportadoras de 50 mm y 100 mm de ancho, lo que la hace ideal para reemplazar cintas transportadoras.
Tipo molde a la anchura: 50 mm de ancho, 100 mm de ancho
Tipo ancho: Amplificación en incrementos de 50 mm a partir de 150 mm
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| Medio | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○ | ○ |
| pequeño | ● | ● | △ | ● | ● | ● | ● | ● | ● |
Objetivo
- ■ Transporte estable de artículos propensos a deformarse
- ■Transportar objetos pequeños que puedan volcarse y evitar que se queden atrás utilizando placas de apoyo.
Ejemplo de en línea
Ejemplo de unidad de transferencia
Ejemplo de unidad desmontable
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 7.5 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT0705-W |
|
|
| Ancho de cadena mm | 50～2000 |
| Unidad organizativa | Cada 50 mm |
Catálogos y manuales de instrucciones
Otros modelos de la serie WT0700
- チェーンピッチ
7.5mm - Para transporte recto
- Tipo cerrado
- ・Serie WT0700: la primera cadena modular plástica con un ancho de 30 mm
- - La primera cadena modular plástica que utiliza un ancho de cadena de 30 mm, lo que la hace ideal para reemplazar correas estrechas.
- - Ideal para el transporte estable de objetos pequeños y objetos propensos a deformarse.
