información del producto protector mecánico
Nuestra gama incluye un Shock Guard tipo bola, en el que una bola salta de un bolsillo y gira libremente (se dispara) cuando la carga supera un valor establecido; un limitador de par tipo fricción, que se desliza cuando se aplica una carga mayor que la fuerza de fricción; y retenedor de par y Mini Keeper, embragues y frenos deslizantes adecuados para el deslizamiento continuo.
Tabla de contenido
Información relacionada con protector mecánico
Tipos de protector mecánico

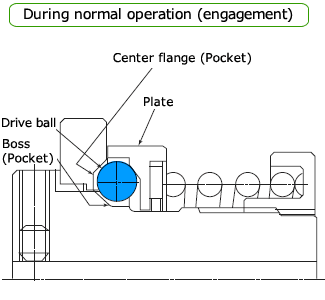

Tipo bola (Shock Guard)
La potencia se transmite a través de la pelota.
Cuando la carga supera el valor establecido, la bola salta del bolsillo y gira libremente (se dispara), cortando la potencia.
Una vez eliminada la sobrecarga, se reiniciará reinicio automático o manualmente, y además tiene una alta precisión de disparo repetido.
[Haga clic para ampliar]

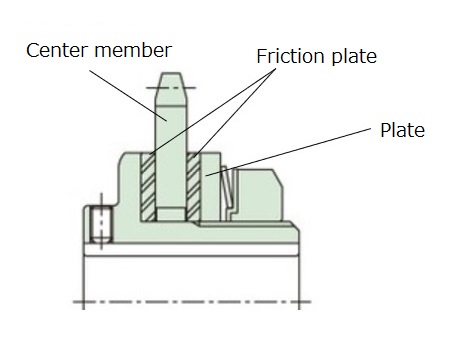

Tipo de fricción (limitador de par, retenedor de par, Mini Keeper)
Transmite potencia mediante fricción.
Cuando se aplica una carga mayor que la fuerza de fricción, la unidad se desliza y corta la energía.
Se reiniciará automáticamente una vez que se elimine la sobrecarga, pero no puede regresar a la posición de disparo exacta. Tiene una estructura más simple y es menos costoso que el tipo de bola.
[Haga clic para ampliar]
Diferencia con pasador de corte
En pasador de corte, si la carga aumenta y supera la resistencia del pasador, este se rompe y se interrumpe el par de torsión.
Es económico, pero no reinicio automático, por lo que tendrá que reemplazar el pasador, y el par de apriete no se puede ajustar.
protector mecánico de Tsubaki son capaces de reinicio automático en ambos tipos, reduciendo así el trabajo de mantenimiento.
El par de torsión al que se corta la alimentación se puede ajustar de forma continua, lo que permite adaptarlo al dispositivo.
Variantes de protector mecánico de Tsubaki
| Shock Guard | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Serie TGB | Serie TGE | Serie TGF | Serie TGX | Serie TGM | Serie TGK | Serie TGH | ||||
| Tamaño pequeño (TGB08-16) |
Tamaño mediano (TGB20-70) |
Tamaño grande (TGB90-130) |
Con piñón (TGB20-70) |
|||||||
| Rango de par [Nuevo Méjico] |
0.3～11 | 9.8～1080 | 441～7150 | 9.8～1080 | 1.0～700 | 6.0～4900 | 1.5～784 | 0.6～1060 | 15～392 | 32～5050 |
| rango de procesamiento de agujeros de eje [mm] |
6～16 | 10～70 | 44～130 | 10～70 | 12～50 | 10～90 | 9～70 | 10～60 | 10～45 | 12～125 |
| Precisión del par de operación repetitiva |
±10% | ±10% | ±10% | ±10% | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| Reacción | Ninguno | pequeño | pequeño | pequeño | pequeño | Extremadamente pequeño | Ninguno | Ninguno | Extremadamente pequeño | pequeño |
| Método de reinicio | automático | automático | automático | automático | automático | automático | automático | automático | automático | manual |
| Detección de sobrecarga | Sensor TG | Sensor TG | Sensor TG | Sensor TG | Sensor TG | Sensor TG | Sensor TG | límite cambiar |
límite cambiar |
Sensor TG |
| Escala de par | Sí | Sí | Sí | Sí | ninguno | Sí | Sí | Sí | Ninguno*1 | ninguno |
| exterior |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
*1 El par se puede ajustar ajustando la presión del regulador.
| Limitador de par | Retenedor de par | Mini Keeper | |
|---|---|---|---|
| TL | TFK | MK | |
| Rango de par | 1.0～9310 [N・m] |
0.6～650 [N・m] |
1.96～39.2 [N・cm] |
| rango de procesamiento de agujeros de eje [mm] |
9～130 | 9～64 | 8・10・12 |
| Reacción | Ninguno *2 | Ninguno *2 | Ninguno *2 |
| Método de reinicio | automático | automático | automático |
| Detección de sobrecarga | interruptor de proximidad Tacómetro |
― | ― |
| Escala de par | ninguno | Sí | Sí |
| exterior |  |
 |
 |
*2 Solo cuando se opera en una dirección.
Lista de productos protector mecánico
Retenedor de par / Mini Keeper
Se trata de un dispositivo de deslizamiento y frenado que utiliza productos químicos finos para las placas de fricción, lo que permite un deslizamiento continuo.
Además de un diseño que prioriza la resistencia al desgaste, también hemos buscado la facilidad de uso incorporando una escala de torque y haciendo que el producto sea ligero.
Retenedor de par
Número de modelo TFK～
El exclusivo embrague y freno deslizante de Tsubaki
- - Para los discos de fricción se utilizan productos químicos finos, por lo que puede esperar una larga vida útil.
- - Menor fluctuación de par y transmisión de par con deslizamiento suave
- - Transmisión de par estable incluso con deslizamientos repetidos frecuentes.
- ・También disponible con acoplamiento
Rango de par de ajuste
0.6～650 N・m
Reacción
ninguno
(Solo al conducir en una dirección)
Mini Keeper
Número de modelo MK~
Embrague y freno deslizantes ultracompactos
- - Al utilizar materiales plásticos de ingeniería en toda la estructura, hemos logrado un diseño ultraligero y compacto.
- - Se utilizan productos químicos finos en la superficie de fricción, logrando una larga vida útil, un par de deslizamiento estable y una reproducibilidad precisa del par.
Rango de par de ajuste
1.96～39.2 N・cm
Reacción
ninguno
(Solo al conducir en una dirección)
