Power-Lock Serie SL
- Se trata de un tipo de apriete externo que se realiza desde la parte exterior del casquillo.
- - Ideal para fijar ejes huecos como reductores.
- -También se puede utilizar cuando el grosor del saliente no se puede asegurar debido al diseño.
- * El jefe no se mueve durante el montaje.
- *Al utilizarlo con un eje hueco, debe tenerse en cuenta el diámetro interior del mismo al realizar la selección. Póngase en contacto con nosotros para obtener más información.
Paquete estándar
- - Se ha aplicado un tratamiento superficial especial, por lo que no es necesario aplicar aceite durante el montaje.
- - Cuanto mayor sea el diámetro del eje, mayor será el par que se puede transmitir.
- - Su estructura sencilla facilita la instalación y la extracción.
- Diámetro de eje aplicable: Φ24 a Φ300
- トルク範囲：167～290000N・m
- Tolerancia aplicable: diámetro exterior del cubo: h7 diámetro interior del cubo: H7 (Tolerancia aplicable del eje: h6)
- Rugosidad superficial aplicable: Ra1.6

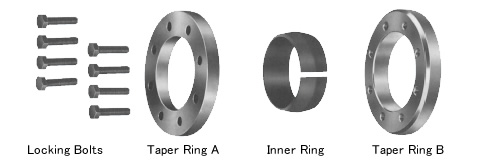

Estructura
Doble conicidad
・ Power-Lock SL tiene diámetros interiores cónicos para los anillos cónicos A y B y un diámetro exterior para el anillo interior.
Al apretar los pernos de fijación, los anillos cónicos A y B se mueven mientras se deslizan a lo largo de la superficie cónica.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| PL | 024 | X | 050 | SL |
| ｜ Diámetro del eje |
｜ Diámetro exterior |
｜ Nombre de la serie |
Lista de productos
*Haga clic para mostrar información detallada.
| Paquete estándar |
|---|
| PL024X050SL |
| PL030X060SL |
| PL036X072SL |
| PL044X080SL |
| PL050X090SL |
| PL055X100SL |
| PL062X110SL |
| PL068X115SL |
| PL075X138SL |
| PL080X145SL |
| PL090X155SL |
| PL100X170SL |
| PL110X185SL |
| Paquete estándar |
|---|
| PL125X215SL |
| PL140X230SL |
| PL155X265SL |
| PL165X290SL |
| PL175X300SL |
| PL185X330SL |
| PL195X350SL |
| PL200X350SL |
| PL220X370SL |
| PL240X405SL |
| PL260X430SL |
| PL280X460SL |
| PL300X485SL |
