Guía de selección Power-Lock

・Haz clic en el icono de cada serie para ver sus características.

- Al seleccionar una condición, los iconos de las series que no cumplan dicha condición se ocultarán.

función solicitada

Entorno circundante

×
(Puedes moverlo arrastrándolo)

¿Qué es la función de centrado?

¿Qué es la función de centrado?

La función de centrado es una función que suprime el descentramiento del buje cuando el eje y el buje están fijados juntos.

En otras palabras, es una función de qué tan cerca puedes acercar el eje al centro del jefe.

Existen dos tipos de Power-Lock: una con función de centrado y otra sin ella.
Para las series que no cuentan con esto, es necesario proporcionar una sección guía en el saliente (la parte donde el eje y el saliente entran en contacto directo).

×
(Puedes moverlo arrastrándolo)

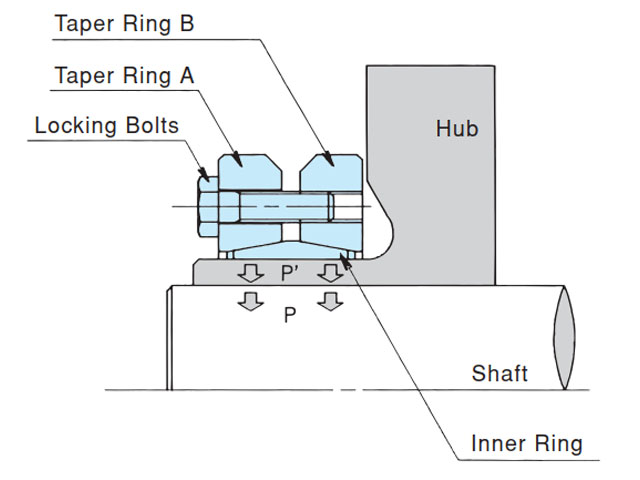

¿Qué es un sistema de fijación externa Boss?

¿Qué es un sistema de fijación externa Boss?

Se trata de un tipo de apriete externo que se realiza desde el exterior del casquillo cuando este no puede tener el grosor suficiente debido al diseño o al apretar un eje hueco.

KE

KE

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ100
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Puede utilizarse para una amplia gama de tolerancias de eje.
    (m6, k6, js6, h6～h10)
    *La especificación del niquelado químico es solo h8.
  2. Diámetros interiores y exteriores pequeños y diseño compacto.
  3. Existe una función de centrado.
  4. Ideal también para ejes de pequeño diámetro.
  5. También disponibles en acero inoxidable y con niquelado químico.
    Tenemos una amplia selección.

Información del producto

TF

TF

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ6～Φ90
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Ideal para diámetro pequeño del cubo.
  2. El número de pernos es el menor de la serie.
  3. Existe una función de centrado.
  4. Ideal también para ejes de pequeño diámetro.
  5. También están disponibles las especificaciones para el niquelado químico.

Información del producto

AE

AE

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ19～Φ150
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Existe una función de centrado.
  2. Mismo diámetro interior y exterior que la serie AS.

Información del producto

AD-N

AD-N

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ19～Φ300
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. La capacidad de par de transmisión es de 1,5 a 3 veces superior a la de la serie AS.
    hay.
  2. Existe una función de centrado.
  3. Mismo diámetro interior y exterior que la serie AS.
  4. Ya está disponible el niquelado químico.

Información del producto

EL

EL

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ10～Φ150
tolerancia de eje aplicable (Φ10～Φ38)h6
(Φ40～Φ150)h8
Tolerancia aplicable diámetro interior del cubo (Φ10～Φ38)H7
(Φ40～Φ150)H8
Rugosidad superficial aplicable Ra0.8
  1. Es compacto y no ocupa mucho espacio de instalación.
  2. Es posible lograr un diseño óptimo en función de la fuerza de sujeción.
  3. Ofrece una excelente relación calidad-precio.

Información del producto

EF

EF

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ10～Φ120
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Serie EL y brida de presión integrada.
  2. La capacidad de par de transmisión es de 2 a 3 veces superior a la de la serie EL.
    hay.
  3. Existe una función de centrado.
  4. Elimina las complicaciones de producir bridas de presión.

Información del producto

SL

SL

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ24～Φ300
tolerancia diámetro exterior del cubo aplicable h7
Tolerancia aplicable diámetro interior del cubo H7
Rugosidad superficial aplicable Ra1.6
(Tolerancia aplicable del eje) (h6)
  1. Este tipo se fija al diámetro exterior del cubo.
  2. Ideal para sujetar ejes huecos.
  3. Incluso cuando el grosor del saliente no se puede asegurar debido al diseño
    Puedes usarlo.

Información del producto

ML

ML

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ75
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Se fija fácilmente apretando la tuerca.
  2. No es necesario aplicar aceite ni grasa durante el montaje.
  3. Existe una función de centrado.
  4. También se puede instalar en jefes cortos.

Información del producto

AS

AS

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ19～Φ300
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Es un tipo de uso general que es fácil de manejar.
  2. También ideal para ejes de gran diámetro.
  3. También están disponibles en pulgadas.
  4. También disponibles en acero inoxidable y con niquelado químico.
    Está estandarizado.

Información del producto

AS-SS

AS-SS

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ19～Φ150
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Esta es la versión de acero inoxidable de la serie AS.
  2. Al utilizar tornillos de acero inoxidable recubiertos con un lubricante especial, no es necesario aplicar aceite durante el montaje.
  3. Para uso en exteriores o aplicaciones donde el agua pueda entrar en contacto directo con el producto
    Es perfecto.

Información del producto

KE-SS

KE-SS

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ50
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Esta es la versión de acero inoxidable de la serie KE.
  2. Puede utilizarse para una amplia gama de tolerancias de eje.
  3. Menos tornillos,
    Esto reduce el trabajo de ensamblaje.
  4. Mediante el uso de pernos con recubrimiento lubricante especial,
    No se requiere la aplicación de aceite durante el montaje.

Información del producto

RE-SS

RE-SS

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ50
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Hay dos maneras de instalarlo: colocando y quitando el anillo de retención.
    Puedes seleccionar.
  2. El cuerpo principal está fabricado en acero inoxidable austenítico.
    Posee una alta resistencia a la corrosión.
  3. Ideal para ejes de pequeño diámetro.

Información del producto

AS-KP

AS-KP

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ19～Φ300
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Especificación del niquelado químico de la serie AS.
  2. El par de transmisión es el mismo que el de la especificación estándar de la serie AS.
  3. Los pernos de apriete están lubricados.
    No se requiere la aplicación de aceite durante el montaje.
  4. No contiene cromo y es respetuoso con el medio ambiente.

Información del producto

TF-KP

TF-KP

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ10～Φ90
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Especificación del niquelado químico de la serie TF.
  2. El par de transmisión es el mismo que el de la especificación estándar de la serie TF.
  3. La pequeña relación entre el diámetro interior y el exterior lo hace ideal para diámetro pequeño del cubo.
  4. Los pernos de apriete están lubricados.
    No se requiere la aplicación de aceite durante el montaje.
  5. No contiene cromo y es respetuoso con el medio ambiente.

Información del producto

KE-KP

KE-KP

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ100
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Especificación del niquelado químico de la serie KE.
  2. El par de transmisión es el mismo que el de la especificación estándar de la serie KE.
  3. Los pernos de apriete están lubricados.
    No se requiere la aplicación de aceite durante el montaje.
  4. No contiene cromo y es respetuoso con el medio ambiente.

Información del producto

AD-N-KP

AD-N-KP

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ50～Φ100
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Especificación del niquelado químico de la serie AD-N
    es.
  2. Misma capacidad de par elevado que la serie AD-N estándar.
    es.
  3. Los pernos de apriete están lubricados.
    No se requiere la aplicación de aceite durante el montaje.

Información del producto

KE-LP

KE-LP

Información del producto

×
(Puedes moverlo arrastrándolo)
Diámetro de eje aplicable Φ5～Φ100
tolerancia de eje aplicable h8
Tolerancia aplicable diámetro interior del cubo H8
Rugosidad superficial aplicable Ra1.6
  1. Esta es serie de baja presión de contacto de la serie KE.
  2. Puede utilizarse para diámetro pequeño del cubo.
  3. Puede utilizarse para una amplia gama de tolerancias de eje.
    (m6, k6, js6, h6～h10)
  4. Diámetros interiores y exteriores pequeños y diseño compacto.

Información del producto
