Power-Lock Serie AS
- Este es el modelo estándar global más popular.
- - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
- • Su gran ángulo de conicidad facilita el apriete y el desmontaje.
- - El más fácil de usar de la serie.
- *No dispone de función de centrado, por lo que debe proporcionarse una guía en el jefe.
- * El jefe no se mueve durante el montaje.
Paquete estándar
- - Al utilizar pernos de alta resistencia, se requieren menos pernos de apriete que en los productos de otras compañías, lo que reduce la mano de obra de ensamblaje.
- ・Cubrimos una amplia gama de diámetros de eje desde Φ19 hasta Φ500. También tenemos una variedad de tamaños en pulgadas.
- Diámetro de eje aplicable: Φ19 a Φ500
- トルク範囲：294～555000N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6
Especificaciones del acero inoxidable
- - Adecuado para uso en entornos hostiles con atmósferas corrosivas.
- El cuerpo principal está hecho de acero inoxidable austenítico, y los pernos de apriete (M12 e inferiores) están hechos de acero inoxidable (SUH660) con un recubrimiento lubricante especial en la superficie.
Esto evita la aparición de óxido, proporciona un coeficiente de fricción estable y mantiene un alto rendimiento. - ・Como resultado de lo anterior, no es necesario aplicar aceite durante el montaje, lo que reduce las horas de trabajo necesarias para el mismo.
- Diámetro de eje aplicable: Φ19 a Φ150
- トルク範囲：196～20900N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6
Especificaciones del niquelado químico
- - El cuerpo principal está niquelado electrolíticamente, por lo que no se desprende.
- - Adecuado para la prevención sencilla de la oxidación en salas blancas, etc.
- Los tornillos de apriete tienen un tratamiento superficial especial que proporciona lubricación, eliminando la necesidad de aplicar aceite durante el montaje. No contienen cromo y son respetuosos con el medio ambiente.
- Diámetro de eje aplicable: Φ19 a Φ300
- トルク範囲：245～151000N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6
Estructura
Doble conicidad

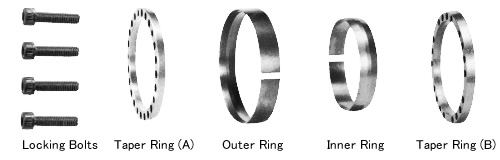

Power-Lock AS consta de cinco partes: anillo cónico (A), anillo cónico (B), anillo exterior, anillo interior y perno de apriete.
Simplemente apriete los pernos de fijación para una conexión fuerte.
Instrucciones de manejo
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| PL | 020 | X | 047 | AS |
| ｜ Diámetro del eje |
｜ Diámetro exterior |
｜ especificación |
||
| AS: Especificaciones estándar AS-SS: Especificación de acero inoxidable AS-KP: Niquelado químico |
Lista de productos
*Haga clic para mostrar información detallada.
Los modelos PL320X405AS a PL500X605AS se fabrican bajo pedido. Consulte catálogo en e-book para obtener las especificaciones.
Volver al inicio de esta páginaTamaño en pulgadas
| Número de modelo | Diámetro del eje mm |
Diámetro exterior mm |
|---|---|---|
| PL-3/4AS | 19.05 | 47 |
| PL-7/8AS | 22.225 | 47 |
| PL1AS | 25.4 | 50 |
| PL1-1/8AS | 28.575 | 55 |
| PL1-3/16AS | 30.163 | 54.837 |
| PL1-1/4AS | 31.75 | 60 |
| PL1-3/8AS | 34.925 | 60.075 |
| PL1-7/16AS | 36.513 | 65 |
| PL1-1/2AS | 38.1 | 65 |
| PL1-5/8AS | 41.275 | 75 |
| PL1-3/4AS | 44.45 | 75 |
| PL1-7/8AS | 47.625 | 80 |
| PL2AS | 50.8 | 85 |
