Información del producto Cadena transportadora de gran tamaño
cadena transportadora de gran tamaño se pueden combinar libremente para transportar materiales en cualquier dirección, incluyendo orientaciones horizontales, verticales e inclinadas. Soportan temperaturas de hasta aproximadamente 200 °C sin necesidad de materiales especiales, y para temperaturas más elevadas se utiliza acero resistente al calor. Además, están disponibles en especificaciones que las hacen resistentes a la corrosión y a los productos químicos, lo que las hace idóneas para una amplia gama de aplicaciones.
Se puede transportar prácticamente cualquier material, desde polvos como carbón pulverizado y cemento hasta materiales granulares como trigo y soja, terrones como minerales y rocas, e incluso productos que pesan varias toneladas cada uno, y casi no existen restricciones sobre los materiales que se pueden transportar.
Tabla de contenido
Información relacionada con cadena transportadora de gran tamaño
Estructura

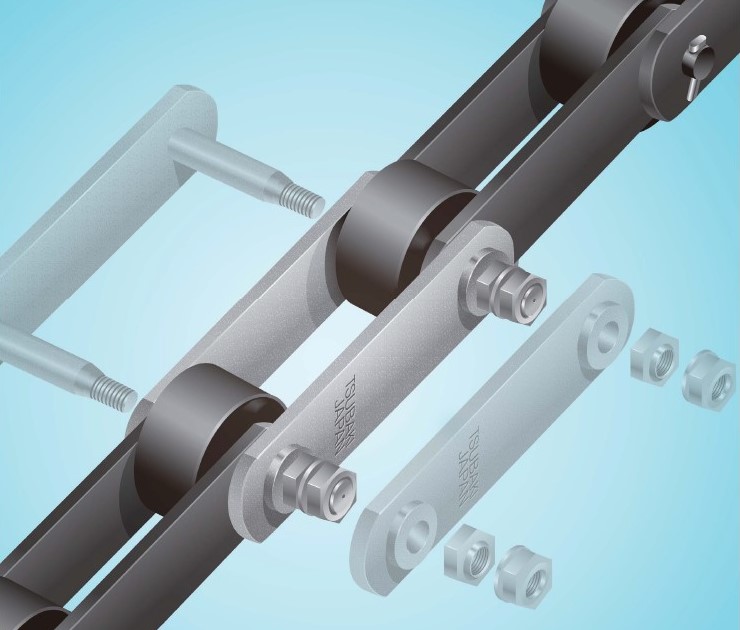

eslabón con cierre de tornillo
Un vínculo de conexión que permite un trabajo seguro y rápido.
Nota: Debido al sistema de tuercas, el pasador es largo. Compruebe que no interfiera con el dispositivo.
*La tolerancia de longitud total para cadena transportadora de gran tamaño es de ±0,25%.
■ ajuste deslizante
Cuando se ensamblan un eje y un agujero, siempre queda un espacio.
Un ajuste en el que el área de tolerancia del orificio está completamente por encima del área de tolerancia del eje (pasador o casquillo).
■ ajuste a presión
Un ajuste que siempre crea una interferencia cuando se combinan el eje y el orificio.
Un ajuste en el que el rango de tolerancia del orificio está completamente por debajo del rango de tolerancia del eje (pasador o buje).
Conozca más sobre los componentes y sus funciones.
| 1. Pin (CP) | 2. Arbusto (B) | |
|---|---|---|
| La función principal de los pasadores es conectar los enlace interno. Al igual que las placas, soportan la tensión de la cadena en la dirección de avance y la fuerza de reacción de la mercancía transportada en dirección perpendicular. Además, cuando la cadena articular, la circunferencia exterior del pasador se desliza contra la circunferencia interior del casquillo, provocando desgaste. Los pasadores son un componente de resistencia importante, pero también deben ser resistentes al desgaste. | El casquillo es un componente de refuerzo que soporta la tensión de la cadena al engranar con el piñón, pero su función principal es la de cojinete. La circunferencia exterior del casquillo se desgasta al deslizarse contra la circunferencia interior del rodillo durante la rotación de este, y la circunferencia interior se desgasta al deslizarse contra la circunferencia exterior del pasador cuando la cadena articular. El desgaste en la circunferencia interior del casquillo se manifiesta directamente como un alargamiento del paso. | |
| 3.Rodillo (RR, FR, SR, MR, NR) | 4. Placas (PLP-A, PLP-B, BLP) | |
| Tiene ajuste deslizante con el buje. Al engranar con la rueda dentada, actúa como un rodillo, mitigando el impacto y el desgaste en la superficie del diente. Además, rueda durante el desplazamiento, reduciendo la resistencia a la rodadura. | Las placas están sometidas principalmente a fuerzas de tracción en la dirección de avance de la cadena y a fuerzas de reacción perpendiculares para soportar la carga transportada. Cuando la cadena articular, las placas exteriores e interiores se deslizan una contra la otra, y cuando engrana con la rueda dentada, se deslizan contra el lateral de los dientes. Generalmente, las placas exteriores tienen orificios redondos o con muescas. | |
| 5. Pasador en T | 6. Adjunto | |
 |
Tras ajuste a presión el pasador contra la placa exterior, inserte un pasador en T y dóblelo para evitar que el pasador se salga. Dóblelo más de 30 grados o hasta que el extremo del pasador en T quepa dentro del ancho de la placa. | Esta es la parte que asegura el accesorio. Para obtener información sobre los tipos de archivos adjuntos, consulte “Tipos de archivos adjuntos” a continuación. |
■Las tres dimensiones básicas de las cadenas
El paso, el diámetro del rodillo y el ancho enlace interno se denominan las tres dimensiones básicas de una cadena de rodillos. Cuando estas dimensiones son iguales, la cadena de rodillos y el piñón son dimensionalmente compatibles.
Ver los tipos de archivos adjuntos en detalle
Los accesorios son piezas para fijar los accesorios de transporte a las cadenas. Pueden instalarse con la distancia deseada entre eslabones.
Accesorio estándar
Este es un accesorio económico y versátil.
Un archivo adjunto
Tiene una cuchilla en un lado.
Se denominan A1, A2 y A3 según el número de agujeros para los tornillos.
Anexo A1
Anexo A2
Adjunto A3
Accesorio K
Tiene alas en ambos lados.
Se llaman K1, K2 y K3 dependiendo del número de agujeros para los tornillos.
Accesorio K1
Accesorio K2
Accesorio K3
Anexo GA
Este tipo tiene orificios para tornillos en un lado de la placa.
Se llaman GA2 y GA4 dependiendo del número de agujeros para los tornillos.
Accesorio GA2
Accesorio GA4
Accesorio dedicado
Accesorios para aplicaciones específicas.
Enlaces profundos
Rodillo superior
rodillo exterior
Para el flujo
Accesorios especiales (cadena transportadora Plus α)
Una variación del accesorio especial.
Con accesorio SA
Un tipo con una cuchilla vertical en un lado.
Accesorio SK incluido
Un tipo con cuchillas verticales en ambos lados.
Accesorio CA2 incluido
Instalación de red
Para una instalación de lamas sin huecos
Accesorio AA3 incluido
Tipo potente que sujeta los accesorios.
Accesorio AR2 incluido
Rigidez de flexión mejorada del accesorio A
(con nervaduras de refuerzo)
Accesorio MG2 incluido
Se puede utilizar con un tipo de plantilla de montaje.
Con accesorio AS2
Raspador y montaje de vuelo
Accesorio AF2 incluido
Raspador profundo y montaje de vuelo
Accesorio WSA0 incluido
Evita que los artículos transportados se derramen
Con pasador de extensión
Se puede fijar al extremo de un alfiler.
(Formato: EN)
Con pasador de retención
Montado directamente en el pasador de conexión
Instalación de redes, etc.
(Formato: TN)
Con placa superior
Sin rayones en los artículos transportados
(Formato: TP)
Con rodillo de carro
Para largas distancias horizontales
(Formato: TRO)
Con rodillo exterior
Soportando cargas pesadas
(Formato: RO)
Con zapata guía
Previene la vibración lateral
(Formato: GS)
Con rodillo guía
uso horizontal
(Formato: GR)
Con empujador esterilizado
Empujar y transportar
(Formato: KD)
Con rodillo para empujadores
Empujar y transportar objetos redondos
(Formato: RD)
Con empujador basculante (tilting dog)
Almacenamiento con cinta transportadora
(Formato: CD)
Con empujador basculante (tilting dog) con rodillo
Almacenamiento de objetos redondos
(Formato: RCD)
Con empujador escamoteable (Ducking Dog)
Deje el artículo transportado en su posición designada
(Formato: DD)
Tipo de rodillo
cadena transportadora de gran tamaño se presentan en tres tipos básicos de rodillos según la aplicación.
| rodillo básico cadena transportadora de gran tamaño | ||
|---|---|---|
| Rodillo R | Rodillo F | Rodillo S, M, N |
 |
 |
 |
|
|
Ayuda a reducir los golpes y el desgaste cuando los piñones entran en contacto.
|
Obtenga más información sobre cómo guiar los rodillos
A continuación se muestran ejemplos de métodos de guía de rodillos para los vía de retorno para garantizar un funcionamiento suave de cadena transportadora de gran tamaño.
Ejemplo de método de guía
| Cadena tipo rodillo R (Rodillo S) | Cadena de rodillos F | Cadena con rodillo exterior | |
|---|---|---|---|
| Transportador |  |
 |
 |
| vía de retorno |  |
 |
 |
Precauciones de seguridad
Nunca suelde piezas adicionales a una cadena ensamblada, ya que esto puede provocar que la cadena se doble o se tuerza debido a la distorsión de la placa y también puede provocar que las piezas pierdan dureza o se vuelvan quebradizas debido al calor.
Lista de productos cadena transportadora de gran tamaño
- De propósito general y potente
- Resistencia ambiental
- Rodillo de Cojinete
Cadena transportadora - Transporte de cemento
- Equipos de acero
- biomasa
- Instalación de Eliminación de Residuos
- Industria Alimentaria
- Planta de tratamiento de agua
- Industria automotriz
- Otros usos especiales
- Equipos aplicados
Accesorios
Equipos de aplicación cadena transportadora de gran tamaño
El Toughroller Tough Roller, compuesto por un cuerpo de bastidor y rodillos sin fin, es ideal para mover, transferir y transportar objetos pesados; además, cuenta con rodillo de cojinete de eje con cojinete cilíndrico integrados.
También hay disponibles engrasadores automáticos para cadenas transportadoras.
Toughroller
Número de modelo TUF~
Consta de un cuerpo de bastidor y rodillos sin fin, y está fijado a la placa central del cuerpo del bastidor.
Enrollado alrededor de un rodillo sin fin, es ideal para mover, transferir y transportar objetos pesados.
- - Rodillo de acero (capacidad de carga básica de 14,7 kN a 1961 kN)
El rodillo de acero es compacto y tiene una gran capacidad de carga, con placa central y rodillos endurecidos.
Es Toughroller. - -rodillo plástico (capacidad de carga básica de 2,94 kN a 34,3 kN)
rodillo plástico es Toughroller fabricado con plástico de ingeniería. Combina las funcionalidades de un rodillo de plástico de ingeniería con las características básicas de un rodillo de acero. En particular, el modelo "Toughroller Jr." es económico, ligero y sencillo, además de fácil de usar.
Tamaño
rodillo de acero tipo
TUF-J a TUF200
Toughroller Jr.
TUF-JP
Tipo rodillo plástico
TUF1P a TUF4P
Tipo de rodillo doble
TUF25W-ESP-TTB・TUF4WP-ESP-TTB
rodillo de cojinete de eje
Número de modelo JB□□□-□～
rodillo de cojinete de eje tiene cojinete cilíndrico incorporado.
Ideal para mover, trasladar y transportar objetos pesados.
- - Ideal para ruedas, rodillos guía, etc., al mover, transferir o transportar objetos pesados.
- - Se encuentran disponibles especificaciones para productos con grasa, sin grasa, resistentes al agua y resistentes al calor.
- ・JBR: Tipo de rodillo R
- ・JBF: Tipo de rodillo F
- ・JBFF: Rodillo de doble pestaña
- ・JBTF: Rodillo tipo F cónico de 5°
- ・JBUR: Rodillo de uretano
Especificaciones de la cadena
Especificación de la grasa (especificación estándar),
Especificación sin grasa,
Resistente al agua y al calor
Tamaño
JBR03～JBR36
JBF03～JBF36
Tipo de eje
Tipo 1, Tipo 2
Tipo de rodillo
Rodillo BR, rodillo BF,
Rodillo BFF, Rodillo BUR,
Rodillo BTF
rodillo de apoyo con accesorio
Número de modelo AB□□□-□～
Se trata rodillo de apoyo con accesorio incorpora cojinete cilíndrico.
- - Ideal para ruedas, rodillos guía, etc., al mover, transferir o transportar objetos pesados.
- - Se encuentran disponibles especificaciones para productos con grasa, sin grasa, resistentes al agua y resistentes al calor.
- ・ABR: Tipo de rodillo R
- ・ABF: Tipo de rodillo F
- ・ABFF: Rodillo de doble pestaña
- ・ABUR: Rodillo de uretano
Especificaciones de la cadena
Especificación de la grasa (especificación estándar),
Especificación sin grasa,
Resistente al agua y al calor
Tamaño
ABR03～ABR36
ABF03～ABF36
Tipo de rodillo
Rodillo BR, Rodillo BF
Rodillo BFF, Rodillo BUR
Accesorios cadena transportadora de gran tamaño
Con una sola llave dinamométrica, cualquiera puede cortar y conectar de forma fácil, segura y fiable.
- - Este eslabón de conexión permite que cualquiera pueda realizar fácilmente el peligroso y técnicamente exigente cortar y conectar de cadena transportadora de gran tamaño con tan solo una llave dinamométrica.
lubricador automático de cadena transportadora
Número de modelo TCL□-L･R～
No requiere una fuente de alimentación como la electricidad, es fácil de instalar y proporciona un suministro de combustible preciso y estable.
- - El rodillo de la cadena empuja hacia arriba el brazo regulador de la bomba en el cuerpo principal del engrasador, activando el mecanismo de la bomba y descargando la cantidad adecuada de aceite lubricante por la boquilla.
- ・No requiere fuente de alimentación:
El mecanismo de bombeo dentro del cuerpo principal funciona mediante el movimiento de la cadena, por lo que no se requiere ninguna fuente de energía como electricidad o aire comprimido.
Fácil de instalar y mantener. - • Repostaje preciso:
La lubricación se realiza en conjunción con el movimiento de la cadena, asegurando una lubricación precisa y estable. - ・Compacto y de bajo coste:
En comparación con los lubricadores de cadenas transportadoras existentes, es más ligero, más pequeño, más fácil de manejar y más económico.
Tamaño
TCL2L, TCL2R
TCL4L, TCL4R
