Serie de plástico 3D tipo TKRB
- Enlace
Acortamiento/alargamiento
- Nota: El número de eslabones que se pueden extender varía según longitud libre del cable.
- Un Portacables (CABLEVEYOR) 3D capaz de soportar grandes tensiones.
- - La alta resistencia a la tracción se logra gracias al alambre incorporado.
- - Su estructura abierta facilita su manejo.
- Hay disponible una amplia gama de accesorios.
- La longitud se puede ajustar cortando y empalmando. Consulte el manual de instrucciones para obtener más detalles.
Estructura
El alambre puede soportar mayor tensión.
Estructura de tipo abierto
- El cable se puede insertar empujándolo hacia adentro.
- Fácil mantenimiento de los cables almacenados
También podemos proporcionar fundas protectoras y escudos térmicos según el entorno y las condiciones de uso.
Se logra una vida más larga
Utiliza un material plástico especial.
Se puede abrir rápidamente
Los corchetes están en el enlace.
Fácil de instalar
También se puede fijar a brazos robóticos curvos mediante cierres de velcro/bandas para mangueras.
*Solo algunos tamaños
Accesorios *Algunos artículos pueden no estar disponibles dependiendo del tamaño.
 |
 |
 |
 |

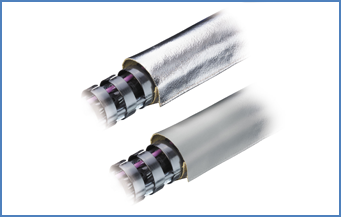

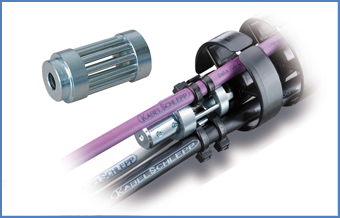

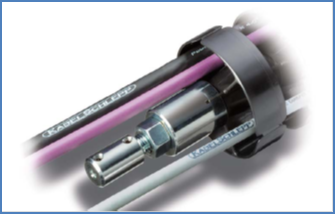

| protector | Protector térmico/Funda protectora | Piezas de sujeción | abrazadera |
 |
 |
 |
 |

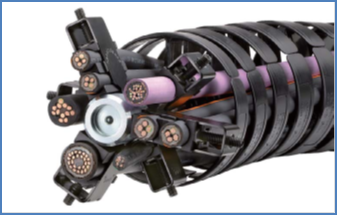

| resorte helicoidal | Perno de bloqueo (Para instalar LineFix) |

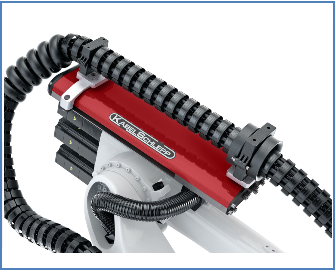

PBU(Pull Back Unit) | Guía del portador |
 |
 |
 |
 |

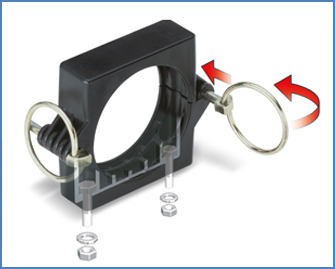

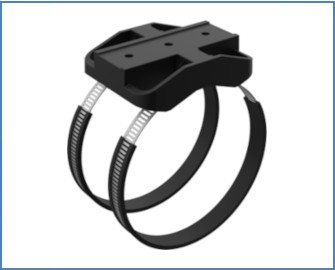

| Soporte | Placa giratoria | Soporte de montaje (TKRB14) | NUEVO soporte de soporte (TKRB21/32) |
Características

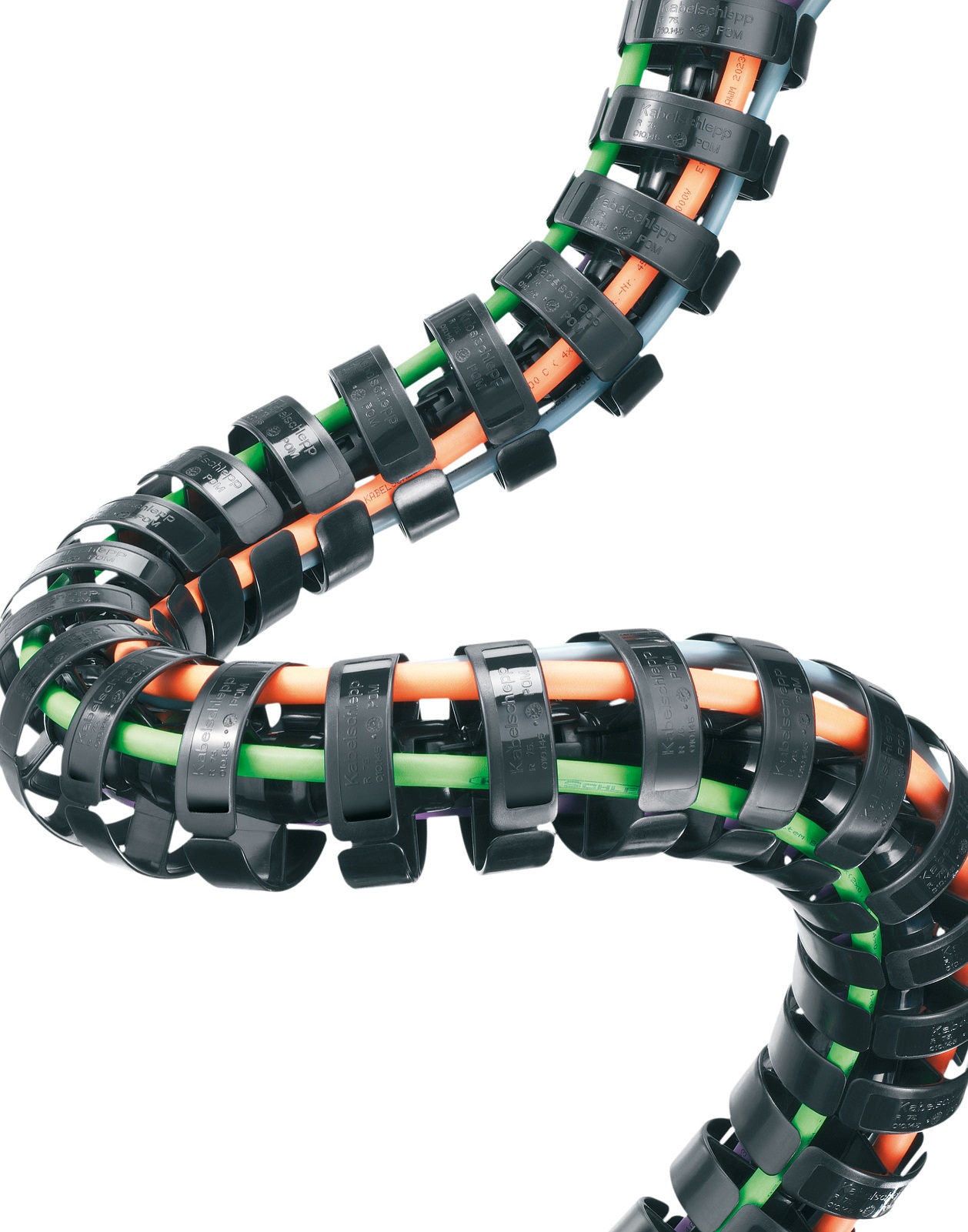

1. Capaz de doblarse en tres dimensiones
Esto prolonga la vida útil de los cables articular en tres dimensiones, como los que se utilizan en robots multieje, y reduce el riesgo de desconexión prematura.

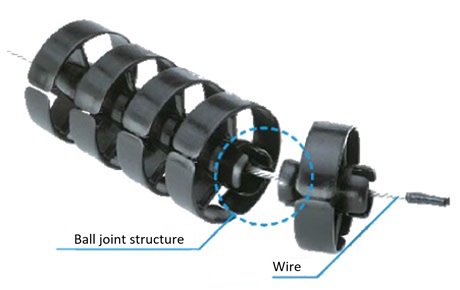

2. Alta resistencia
Los eslabones de plástico de ingeniería están conectados mediante rótulas en ambos extremos, y un alambre está incrustado en el centro del eslabón para garantizar resistencia y flexibilidad.

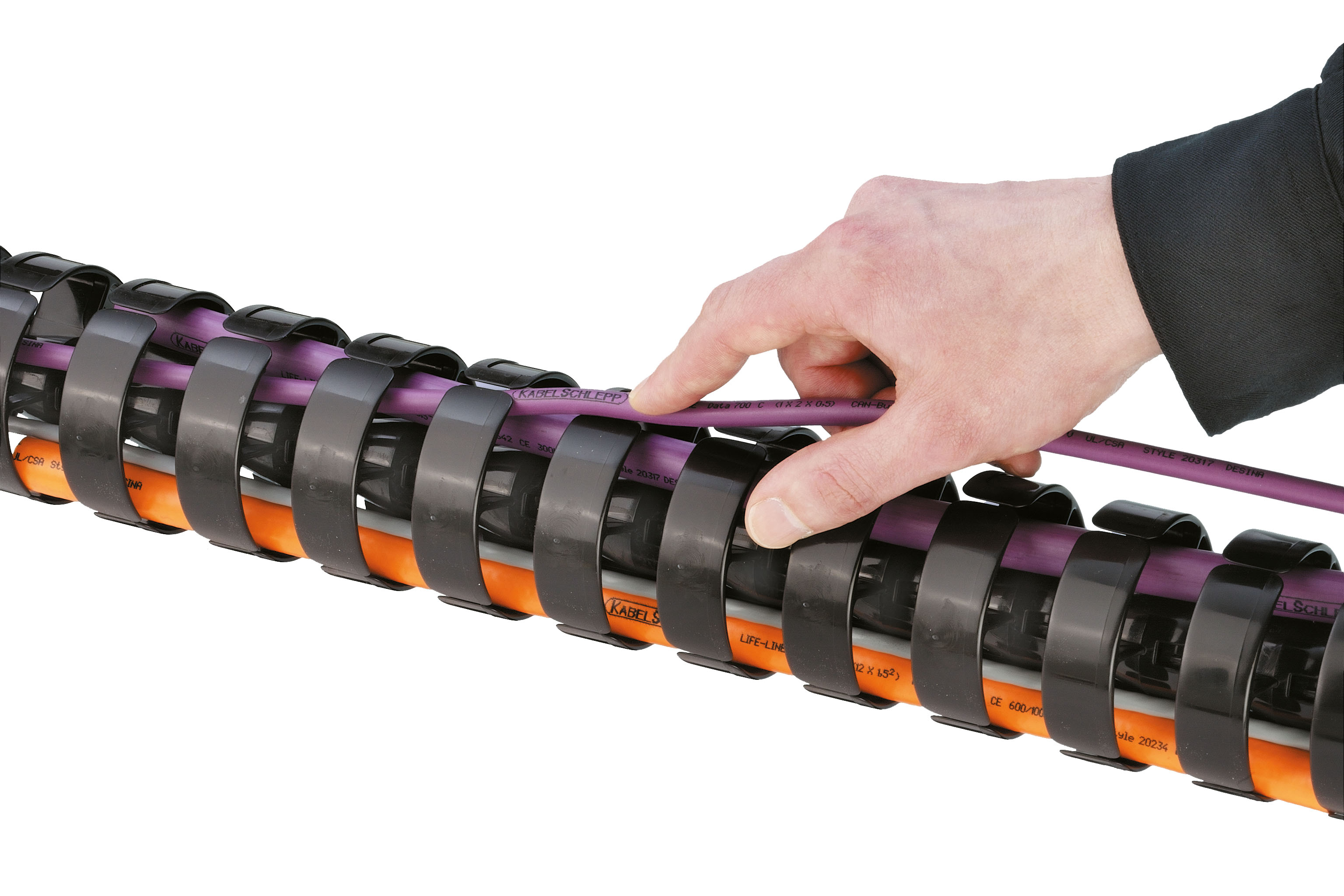

3. Fácil inserción de cables y mangueras
Todos los tamaños son de tipo abierto. La estructura ranurada o el mecanismo de apertura/cierre a presión permite una fácil inserción de cables y mangueras.

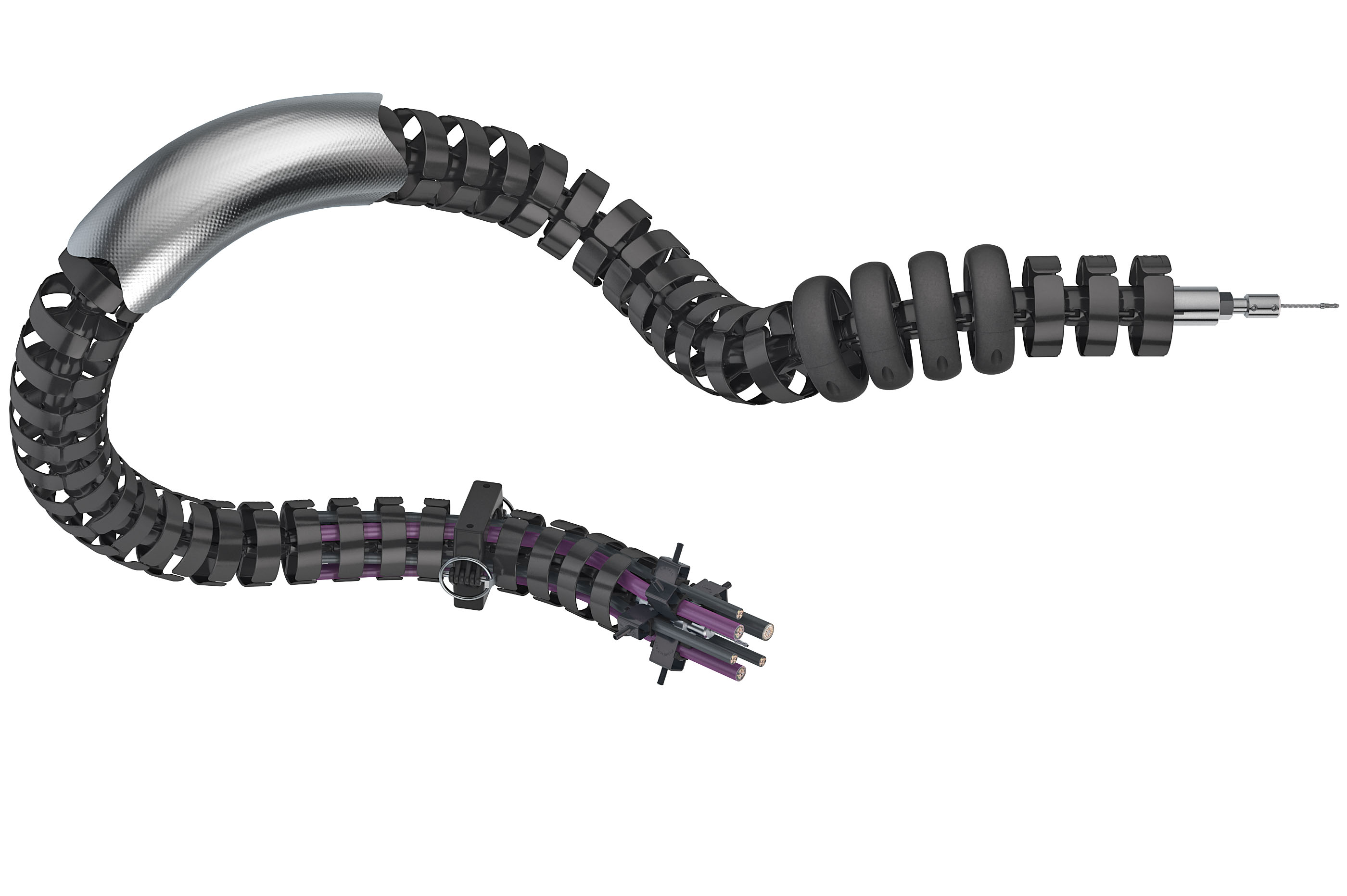

4. Amplia gama de accesorios
Ofrecemos una amplia gama de accesorios que se adaptan a diversos entornos de uso y necesidades de cableado.

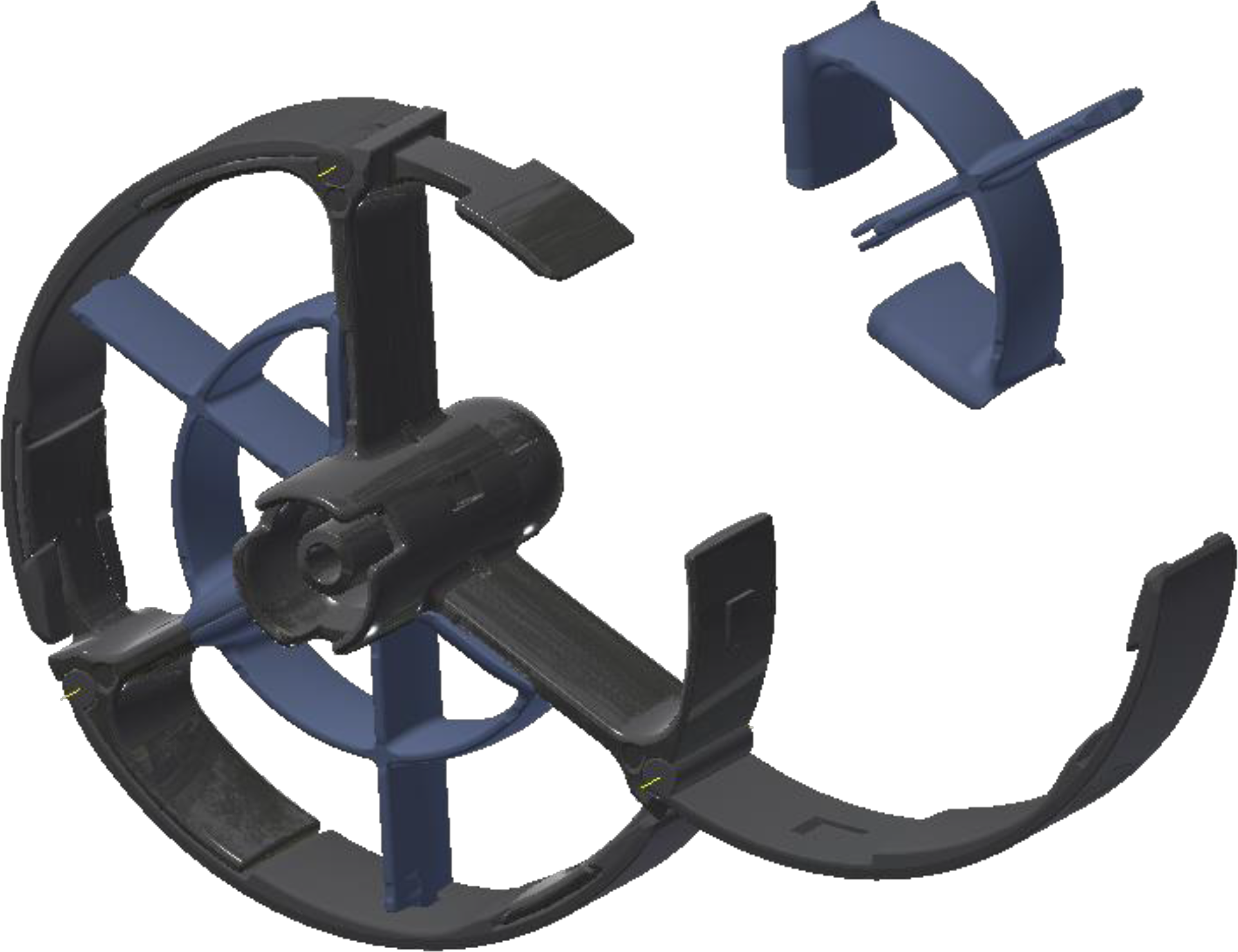

5. Gama de módulos de partición (TKRB50H48)
El modelo TKRB50H de gran tamaño está disponible con una gama de módulos de partición para permitir el almacenamiento independiente de más cables y mangueras.

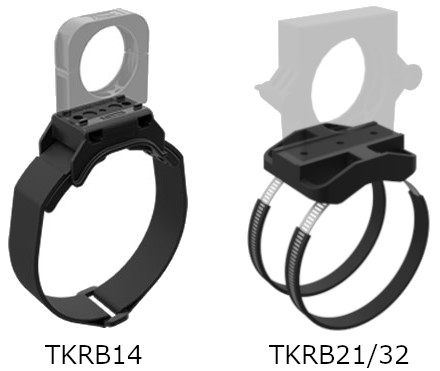

6. Nuevos cierres de velcro/bandas para mangueras para fijación a brazos robóticos curvos
El soporte también se puede acoplar a brazos robóticos curvos, como los de los robots colaborativos.
Catálogos y manuales de instrucciones
Lista de productos
| TKRB14H10～TKRB40H31 | TKRB50H48 |
 |
 |
*Haga clic para mostrar información detallada.

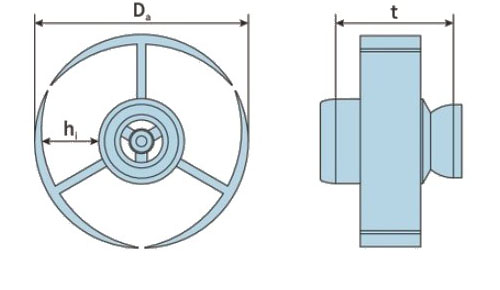

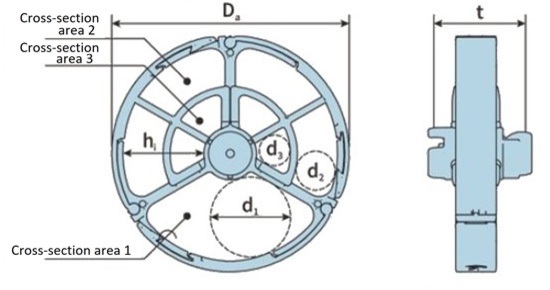

| serie | Tamaño | Diámetro exterior aplicable del cable/manguera mm |
doblar radio mm |
ángulo de torsión admisible (por 1 m)° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| Serie TKRB | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
