Power-Lock Serie AE
- Tiene el mismo diámetro interior y exterior que la serie AS, pero viene con una brida y función de centrado.
- - Tiene el mismo diámetro interior y exterior que la serie AS, y es adecuada para casos en los que no se puede instalar una sección guía de centrado.
- * Incluye función de centrado. No requiere el engorroso procesamiento por pasos del jefe.
- * El jefe no se mueve durante el montaje.
- *Al realizar el montaje en un eje escalonado, deje un espacio de 1 mm o más entre el saliente y la parte escalonada.
Paquete estándar
- - Un tipo simple que consta de tres partes: anillo interior, anillo exterior y perno de apriete.
- - Esta serie es altamente compatible y está disponible de muchos fabricantes tanto a nivel nacional como internacional.
- Diámetro de eje aplicable: Φ19 a Φ150
- トルク範囲：265～27000N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6
Estructura
Cono simple

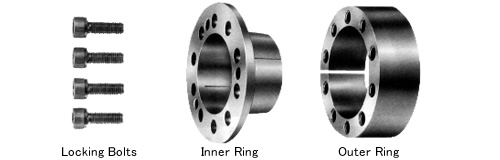

Power-Lock AE tiene una estructura simple que consta de tres partes: un anillo interior, un anillo exterior y un perno de fijación.
Se puede fijar firmemente simplemente apretando los pernos de sujeción.
Instrucciones de manejo
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| PL | 019 | X | 047 | AE |
| ｜ Diámetro del eje |
｜ Diámetro exterior |
｜ Nombre de la serie |
Lista de productos
*Haga clic para mostrar información detallada.
| Paquete estándar |
|---|
| PL019X047AE |
| PL020X047AE |
| PL022X047AE |
| PL024X050AE |
| PL025X050AE |
| PL028X055AE |
| PL030X055AE |
| PL032X060AE |
| PL035X060AE |
| PL038X065AE |
| Paquete estándar |
|---|
| PL040X065AE |
| PL042X075AE |
| PL045X075AE |
| PL048X080AE |
| PL050X080AE |
| PL055X085AE |
| PL060X090AE |
| PL065X095AE |
| PL070X110AE |
| PL075X115AE |
| Paquete estándar |
|---|
| PL080X120AE |
| PL085X125AE |
| PL090X130AE |
| PL095X135AE |
| PL100X145AE |
| PL110X155AE |
| PL120X165AE |
| PL130X180AE |
| PL140X190AE |
| PL150X200AE |
