Tensor de cadena

Fotos del producto
  • Ajusta la holgura de la cadena para mantener la transmisión normal de la cadena.
  • Una gran cantidad de holgura en la cadena puede causar vibraciones y ruido, y puede provocar un engranaje deficiente con el piñón, impidiendo una transmisión suave de la cadena.
  • Ofrecemos una gama de cuatro tipos de tensores de cadena para eliminar la holgura de la cadena: TH, TCS, ETS y TA.
※ Los datos CAD se proporcionarán a través de un enlace al sitio Biblioteca de planos CAD de CADENAS Web2CAD Co., Ltd., "PARTcommunity".
※ Para consultas sobre datos CAD y PARTcommunity, póngase en contacto con Cadenas Web2CAD.
Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032

Catálogos y manuales de instrucciones

Cómo usar un tensor de cadena

Disponemos de cuatro tipos: tipo TCS, tipo ETS, tipo TA y tipo TH.
A continuación encontrará información sobre cómo utilizar cada uno.

Más información

Relación entre el desplazamiento del tensor de la cadena y la fuerza de presión

  • El cuerpo principal del tensor de cadena contiene dos muelles helicoidales. La elasticidad de estos muelles se utiliza para presionar la rueda guía o la zapata de plástico fijada al extremo de la cadena, ajustando así la holgura.
  • Consulte la fórmula que figura a continuación para conocer la relación entre el desplazamiento de la rueda dentada tensora o la zapata de plástico y la fuerza de presión que actúa en ese momento, y utilícela como guía al instalar y ajustar.

Más información

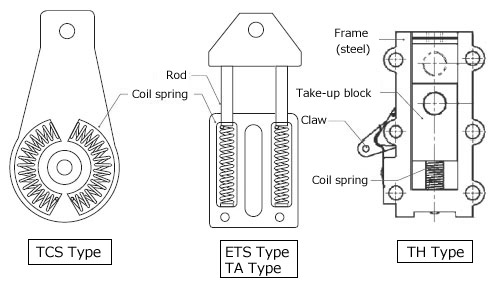

Estructura

Los tensores de cadena Tsubaki constan de un cuerpo principal y una rueda dentada tensora (el tipo TA es un tipo integrado con una zapata de plástico).
El cuerpo del tensor (fabricado en aluminio) está diseñado para realizar el tensado utilizando la elasticidad del resorte helicoidal incorporado.


[Haga clic para ampliar]

La sección de la rueda dentada tensora consta de una rueda dentada con un rodamiento incorporado (también está disponible como opción un casquillo sin aceite para el tipo TH), pernos de montaje y arandelas.
Los dientes de la rueda dentada están endurecidos por inducción, los tipos TCS y ETS acabado de óxido negro y el tipo TH está chapado.

Precauciones de uso

  • Cuando la cadena vibra, la varilla tensora se mueve hacia adentro y hacia afuera en reacción, deslizándose contra el cuerpo principal. Esto acelera el desgaste de la varilla y del cuerpo principal, por lo que conviene lubricarla durante este tiempo.
  • El tensor se dañará gravemente en un ambiente polvoriento o corrosivo. Evite usarlo en dichas condiciones.
  • - Evite utilizar el tensor en casos en los que se le aplique una fuerza de empuje, como en el accionamiento vertical, y cuando se apliquen fluctuaciones de carga severas, como en el funcionamiento hacia adelante y hacia atrás, ya que esto puede causar daños graves al tensor.
    ​

variedad

1. Tipo oscilante TCS con piñón loco


[Haga clic para ampliar]
Número de modelo Código de unidad principal Aplicable
cadena		 balancearse
ángulo		 Dimensiones en mm Fuerza de presión
kN { kgf }		 Masa
aprox.
kg		 Planos DXF
Datos CAD 3D		 Precio estándar Plazo de entrega
B C H M T1 T2 T3 L L1 L2
CT-TCS40 TC-1 RS40-1 45ﾟ 69 86.5 121 M10 15.5 15.5 5 50.5 37.5 6.5 0 {0}
～
0.15 {15}		 0.74 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TCS50 RS50-1 0.82 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TCS60 TC-2 RS60-1 30ﾟ 90 100 145 M12 18 18 7 60.5 44.5 8.5 0 {0}
～
0.39 {40}		 1.3 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TCS80 RS80-1 65.5 47 11 1.52 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
Número de modelo rueda de espigas
Número de dientes: Z		 DP
mm		 DO
mm		 Tornillo de montaje del piñón arandela plana
Tamaño: O Longitud
mm		 Clasificación de fuerza Nominal cantidad
CT-TCS40 17 69.12 76 M10 30 10.9 10 2
CT-TCS50 15 76.35 84
CT-TCS60 13 79.60 89 M12 35 10.9 12 2
CT-TCS80 11 90.16 102 4
Volver al inicio de esta página

2. Tipo ETS de acción directa con piñón loco


[Haga clic para ampliar]
Número de modelo Código de unidad principal Aplicable
cadena		 ataque
S
mm		 Dimensiones en mm Fuerza de presión
kN { kgf }		 Masa
aprox.
kg		 Planos DXF
Datos CAD 3D		 Precio estándar Plazo de entrega
H H1 F G B N T1 T2 E L L1 L2
CT-ETS40 TO-1 RS40-1 30 129 74 7 58 56.2 11 23 20 12.5 42 29 6.5 0.10 {10}
～
0.25 {25}		 0.6 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-ETS50 RS50-1 0.69 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-ETS60 TO-2 RS60-1 38 163 87 9 70 70.5 12.5 28 25 15 52 36 8.5 0.15 {15}
～
0.39 {40}		 1.15 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-ETS80 RS80-1 57 38.5 11 1.37 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
Número de modelo rueda de espigas
Número de dientes: Z		 DP
mm		 DO
mm		 Tornillo de montaje del piñón arandela plana
Tamaño: O Longitud
mm		 Clasificación de fuerza Nominal cantidad
CT-ETS40 17 69.12 76 M10 35 10.9 10 2
CT-ETS50 15 76.35 84
CT-ETS60 13 79.6 89 M12 45 10.9 12 2
CT-ETS80 11 90.16 102 4
Volver al inicio de esta página

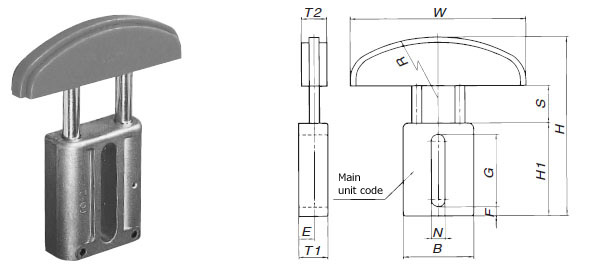

3. Tipo TA de acción directa con zapata de plástico


[Haga clic para ampliar]
Número de modelo Código de unidad principal Aplicable
cadena		 ataque
S
mm		 Dimensiones en mm Fuerza de presión
kN { kgf }		 Masa
aprox.
kg		 Planos DXF
Datos CAD 3D		 Precio estándar Plazo de entrega
H H1 F G B N T1 E W R T2
CT-TA40 TO-1 RS40-1
RS08B-1		 30 143 74 7 58 56.2 11 23 12.5 140 120 20 0.10 {10}
～
0.25 {25}		 0.39 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TA50 TO-2 RS50-1
RS10B-1		 38 164 87 9 70 70.5 12.5 28 15 140 140 22 0.15 {15}
～
0.39 {40}		 0.65 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TA60 RS60-1
RS12B-1		 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TA80 TO-3 RS80-1
RS16B-1		 44 187 104 9 86 82 14.5 33 17.5 140 160 25 0.29 {30}
～
0.59 {60}		 0.99 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
Volver al inicio de esta página

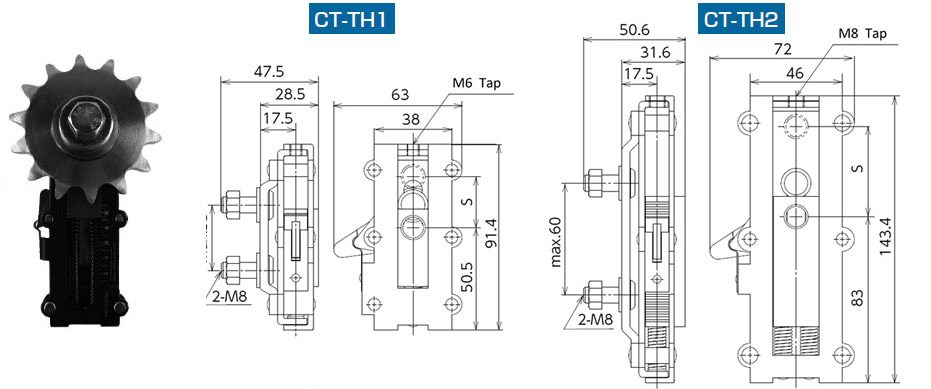

4. Piñón loco de acción directa tipo TH

Unidad principal

Número de modelo ataque
S
mm		 fuerza de empuje del resorte
norte		 Planos DXF
Datos CAD 3D
Dibujos en PDF		 Precio estándar Plazo de entrega
Mínimo Máximo
CT-TH1 25 39.2 117.6 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-TH2 45 98.0 294.0 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.

[Haga clic para ampliar]

Adaptador (base de fijación)

Número de modelo Cadena compatible
Tensor		 Planos DXF
Datos CAD 3D		 Precio estándar Plazo de entrega
CT-THS1 CT-TH1 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.
CT-THS2 CT-TH2 DXF・3DCAD Póngase en contacto con nosotros. Póngase en contacto con nosotros.

[Haga clic para ampliar]
Volver al inicio de esta página

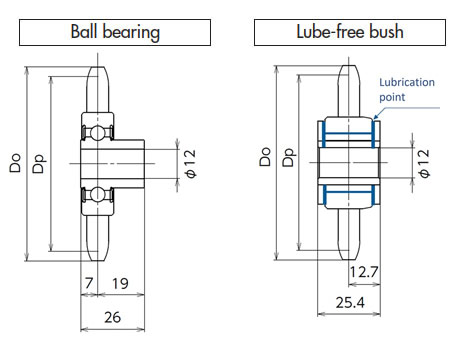

piñón loco


[Haga clic para ampliar]
Número de modelo Ocioso
Número de dientes		 Diámetro del círculo primitivo
Dp
mm		 Diámetro exterior
Do
mm		 Velocidad de rotación
máxima
r/min		 pieza de rodamiento
carga admisible
norte		 Planos DXF
Datos CAD 3D
Dibujos en PDF		 Precio estándar Plazo de entrega
rodamientos de bolas
especificación		 RS35-THB20T 20 60.89 66 3000 3300 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-THB15T 15 61.08 67 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-THB15T 15 76.35 84 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-THB14T 14 85.61 95 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS80-THB11T 11 90.16 102 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
buje sin aceite
especificación		 RS35-THL20T 20 60.89 66 2500 343 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS40-THL15T 15 61.08 67 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS50-THL15T 15 76.35 84 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
RS60-THL14T 14 85.61 95 DXF・3DCAD PDF Póngase en contacto con nosotros. Póngase en contacto con nosotros.
Volver al inicio de esta página
