ajuste del orificio RS tipo BR

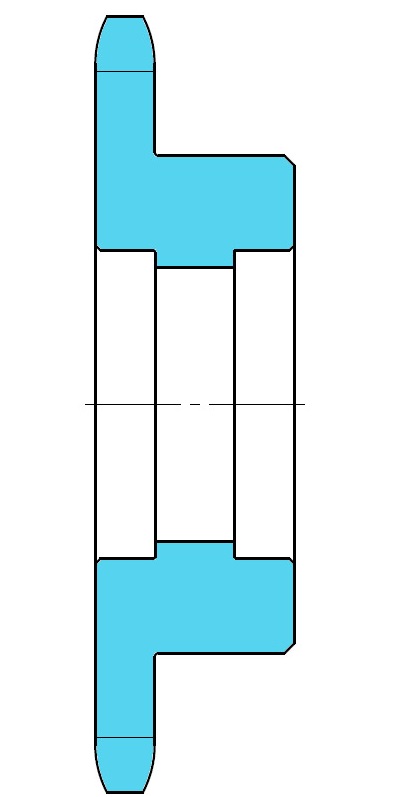

ajuste del orificio BR es un piñón con agujeros para el montaje de rodamientos.
No se requiere ningún trabajo adicional al instalar los rodamientos.
(Rodamientos no incluidos)
Se puede utilizar como rueda dentada accionada o rueda dentada loca para cadenas transportadoras, etc.
Tamaño hilo único tipo B: RS35 a RS160

Catálogos y manuales de instrucciones

Prospecto

Características

- Una gama que le permite elegir entre rodamientos rígidos de bolas, que son los más representativos de los rodamientos.
・El número de modelo se puede utilizar para especificar el mecanizado de agujeros necesario para montar el rodamiento.
Elimina la necesidad de crear dibujos tediosos y de gestionar trabajo adicional.
- El orificio de la carcasa está acabado con precisión, por lo que puede insertar un rodamiento después de que llegue el producto y usarlo.
*Rodamientos no incluidos

Para aplicaciones de poleas tensoras y de guía, ofrecemos ruedas dentadas tensoras FR con rodamientos.

Página del producto aquí

Ejemplo de uso

Piñón conducido

*Cuando se utiliza un dispositivo con dos o más cadenas y la rueda dentada accionada está chaveteada, la fase de los dientes de la rueda dentada y las ranuras de la chaveta deben mecanizarse con precisión.
Puede haber variaciones en la cantidad de desgaste de las superficies de los dientes de las ruedas dentadas que se encuentran en el mismo eje.
Al utilizar una rueda dentada con rodamientos, no es necesario mecanizar la ranura para la chaveta, se puede usar sin preocuparse por la fase y la instalación también es más sencilla.
*Dado que no es necesario utilizar una unidad de rodamiento insertado, el dispositivo puede fabricarse de forma compacta.

piñón loco

*Los piñones locos son piezas de la transmisión que giran cuando son accionadas por la cadena.
Ajusta la holgura de la cadena, transmite una rotación estable y mantiene la transmisión normal de la cadena.
Una holgura excesiva en la cadena puede provocar vibraciones y ruido, y puede ocasionar un mal engranaje con el piñón, impidiendo una transmisión suave de la cadena.

Evita la deformación cuando la distancia entre ejes es larga.

Rueda tensora intermedia para transmisión multieje

Cuando el ángulo de enrollamiento de la cadena es insuficiente

Puntos importantes a tener en cuenta al seleccionar un piñón

Lea las siguientes precauciones antes de utilizar ajuste del orificio tipo BR.

Los cálculos de vida útil de los rodamientos se basan en las siguientes condiciones, por lo que le rogamos que las utilice como referencia.

Se supone que se utilizarán cojinetes en la rueda dentada motriz en una configuración de transporte horizontal.

・Velocidad de transporte:
20 m/min
·carga:
La mitad carga máxima admisible de la cadena transportadora con los accesorios.
・Rodamientos utilizados:
rodamiento de bolas de ranura profunda
*Cálculo basado en la vida útil básica (L10) especificada en JIS B 1518.
La capacidad de carga dinámica básica se calcula en función de los valores de los fabricantes nacionales de rodamientos, suponiendo que no se aplica ninguna carga axial.

C: Capacidad de carga dinámica básica [N]

P: Carga equivalente dinámica [N]

n: velocidad de rotación [r/min]

Imagen de transporte horizontal

Fije el eje motriz al lado del dispositivo.

*El factor de seguridad para la capacidad de carga estática básica se indica en la lista de dimensiones principales.

Precauciones de uso

Acerca de la instalación

*La tolerancia del orificio de la carcasa es un acabado H7.

Recomendamos que el diseño del eje cumpla con las normas JIS.

[Referencia] De JIS B 1566, "Clases de rango de tolerancia de ejes comúnmente utilizados para cojinetes radiales"

Diámetro del eje Φ10 a Φ17: js5 Diámetro del eje Φ20 a Φ70: k5

La resistencia del eje variará según la aplicación, por lo que deberá determinarla en función del diseño general de la máquina.

*Asegúrese de fijar el rodamiento firmemente para que no se mueva.

Entre los ejemplos de métodos de instalación se incluyen la fijación mediante collares, placas de extremo, anillos de retención, etc.

*Si tanto pista interior como pista exterior del rodamiento tienen ajuste deslizante, sujételos de manera que queden como un sándwich alrededor del rodamiento, tal como se muestra en el diagrama "collar + placa de extremo".

color

Collar + Placa final

anillo de retención

Temperatura de funcionamiento

*El rango de temperatura de funcionamiento del piñón es de -10 a 150 °C.

Consulte con el fabricante del rodamiento respecto al rango de temperatura de funcionamiento del mismo.

Lubricación

* Siempre lubrique o engrase el piñón.

*Para obtener información sobre la lubricación a altas temperaturas, consulte los catálogos separados "Cadena de transmisión y piñones" o "cadena transportadora de pequeño tamaño".

*Lubrique los rodamientos para prolongar su vida útil.

Si la lubricación deficiente se debe al deterioro de la grasa, su vida útil se reducirá significativamente.

Ejemplo de visualización del número de modelo

piñón de transmisión de acero

RS60-1B20TQ

BR001

06007

｜
número de modelo de la unidad principal

｜
(1) Forma

｜
｜
｜

｜
(3) "0" + número de rodamiento
