Información del producto Cadena de transmisión
Las cadenas de transmisión también se denominan cadenas de rodillos.
Las cadenas de transmisión son elementos mecánicos que transmiten la potencia de un motor u otro accionamiento como tensión a un eje conducido mediante elementos giratorios similares a engranajes llamados piñones.
Consta de cinco partes: una placa interior, una placa exterior, un pasador, un casquillo y un rodillo, y generalmente se utiliza para la transmisión de potencia a baja velocidad y cargas pesadas y para accionamientos colgantes.
Presenta excelentes características, como una gran relación de reducción, alta flexibilidad en la distancia entre ejes y uso reversible para transmisión de eje multieje. Además, posee una larga vida útil, alta resistencia y resistencia a la corrosión, lo que lo hace idóneo para su uso en diversas situaciones.
Tabla de contenido
Información relacionada Cadena de transmisión
Características de la transmisión Cadena de transmisión
- ・Se puede lograr una gran relación de reducción (generalmente hasta 1:7).
- ・Se pueden alcanzar largas distancias entre ejes (normalmente de 4 m o menos). Otra característica es el alto grado de libertad en la distancia entre ejes.
- ・Se pueden utilizar ambos lados de la cadena, lo que permite transmisión de eje multieje.
- ・Es fácil de instalar y sustituir (es fácil cortar y conectar).
- ・Si la cadena está soportada por una distancia de eje corta, se puede accionar incluso si el eje está vertical.
- ・En comparación con la transmisión por correa, el diámetro de la rueda dentada puede ser menor para el mismo par.
- ・Dado que la fuerza se transmite a través de un gran número de dientes, el desgaste en los dientes de la rueda dentada es más ventajoso que en los engranajes.
- ・Tiene una mayor capacidad de absorción de impactos que los engranajes.

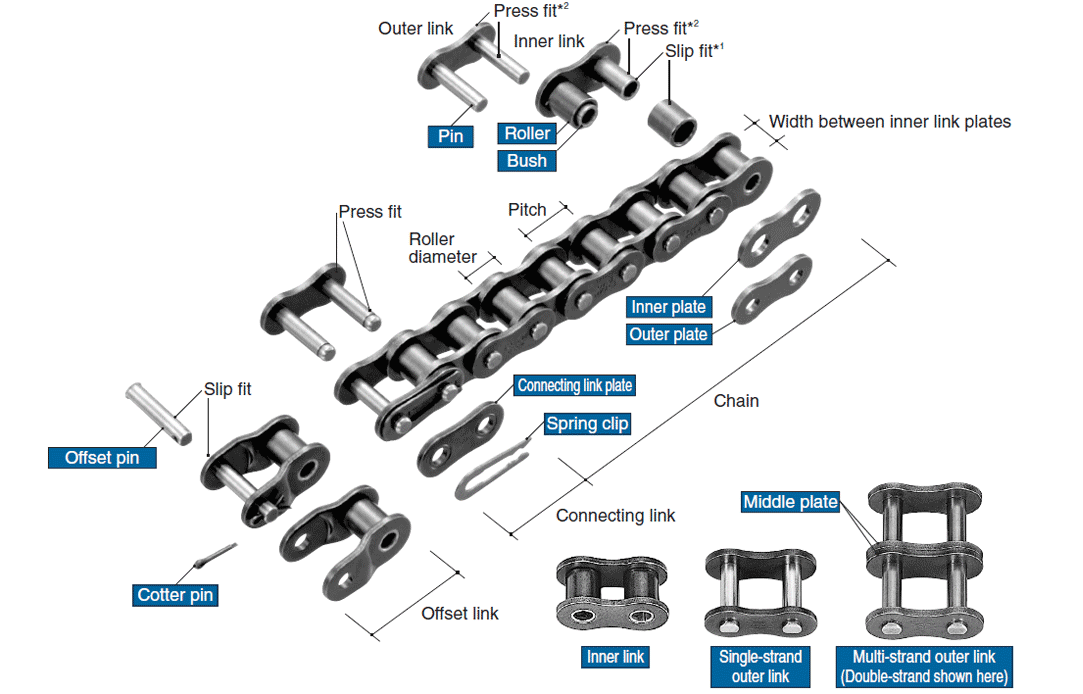

Estructura
■Las tres dimensiones básicas de las cadenas
El paso, el diámetro del rodillo y el ancho enlace interno se denominan las tres dimensiones básicas de una cadena de rodillos. Cuando estas dimensiones son iguales, la cadena de rodillos y el piñón son dimensionalmente compatibles.
*1 ajuste deslizante
Cuando se ensamblan un eje y un agujero, siempre queda un espacio.
Un ajuste en el que el área de tolerancia del orificio está completamente por encima del área de tolerancia del eje (pasador o casquillo).
*2 ajuste a presión
Un ajuste que siempre crea una interferencia cuando se combinan el eje y el orificio.
Un ajuste en el que el rango de tolerancia del orificio está completamente por debajo del rango de tolerancia del eje (pasador o buje).
Conozca más sobre los componentes y sus funciones.
Placa
Las placas son elementos que soportan la tensión aplicada a la cadena de rodillos durante la transmisión de potencia. Esta tensión suele ser una carga repetida, pero en ocasiones puede ir acompañada de impacto. Por lo tanto, las placas deben poseer no solo resistencia a la tracción estática, sino también alta resistencia a la fatiga, resistencia al impacto y tenacidad dinámica.
Pasador
Los pasadores se someten a fuerzas de corte y flexión a través de la placa y, al mismo tiempo, cuando la cadena de rodillos se dobla y engrana con la rueda dentada, forman el rodamiento junto con el buje. Por lo tanto, deben tener resistencia al corte, a la flexión, tenacidad y resistencia al desgaste.
Casquillo
El casquillo recibe fuerzas complejas a través de varias partes, pero en particular, cuando se acopla con la rueda dentada, recibe cargas de impacto repetidas a través de los rodillos, por lo que debe tener una alta resistencia a la fatiga por impacto. Además, debe ser resistente al desgaste porque actúa como un cojinete cuando se acopla con el pasador.
Rodillo
Cuando la cadena de rodillos se acopla a la rueda dentada, el rodillo se somete a cargas de impacto repetidas debido a las colisiones con los dientes frontales. Además, tras el acoplamiento, la posición de equilibrio con los dientes cambia en función de la magnitud de la tensión, por lo que el rodillo se desplaza a lo largo de la superficie del diente mientras queda atrapado entre los dientes y el buje, y se somete a cargas de compresión y fuerzas de fricción. Por lo tanto, se requieren resistencia a la fatiga por impacto, resistencia a la compresión y resistencia a la abrasión.
Nota: RS11-SS, 15, 25 y 35 no vienen con rodillos.
Enlace interno
Dos casquillos se insertan ajuste a presión en dos placas internas, y se colocan rodillos en la parte exterior de los casquillos para que puedan girar. El mismo diseño de eslabón se utiliza tanto para cadenas de una hilera como para cadenas de varias hileras.
Enlace exterior y placa intermedia
El eslabón exterior tiene dos pasadores ajuste a presión en dos placas exteriores. En el caso de múltiples hebras, se añade una placa intermedia al eslabón exterior. La placa intermedia de Cadena de rodillos RS tiene ajuste deslizante (*1), mientras que la de Cadena Super tiene ajuste a presión (*2).
Obtenga más información sobre la conexión de piezas
Las cadenas de rodillos suelen estar compuestas por muchos eslabones conectados y se utilizan sin fin o con final fijos. En ambos casos, se requieren eslabones de conexión (eslabones de conexión especiales para aplicaciones colgantes, etc.). Además, si una cadena de rodillos tiene un número impar de eslabones, se pueden utilizar Eslabón acodado, pero es mejor diseñarla con un número par de eslabones siempre que sea posible.
Eslabón de conexión
[Haga clic para ampliar]
| Tipo de cadena | Nombre del eslabón de conexión | Ajuste entre pasador y placa de unión |
Método de fijación de la placa de eslabón de conexión |
Precauciones |
|---|---|---|---|---|
| Cadena de rodillos RS | Eslabón de conexión tipo M Modelo: JL |
ajuste deslizante (M) |
Pasador de clip Pasador de chaveta pasador de resorte |
Para Eslabón de conexión múltiples hebras, instale placa de eslabón de conexión con procesamiento RC (Nota 3) en el lado más externo. La velocidad de funcionamiento se encuentra dentro del rango indicado por el área blanca en tabla de ratio de kW. |
| Eslabón de conexión tipo F* Modelo: FJL |
ajuste a presión (F) |
pasador de clip Pasador de chaveta pasador de resorte pasador en T |
Asegúrese de utilizar el producto para el propósito especificado y dentro de los rangos de velocidad indicados en las secciones coloreadas de tabla de ratio de kW. Si necesita un eslabón de conexión tipo F, asegúrese de especificarlo al realizar el pedido. |
|
| Cadena Lambda | Eslabón de conexión tipo M Modelo: JL |
ajuste deslizante (M) |
pasador de clip pasador de chaveta |
Puede utilizarse en todo el rango de la tabla de ratio de kW Cadena Lambda. placa de eslabón de conexión está procesada mediante RC. |
| Cadena Super | Eslabón de conexión tipo M Modelo: MJL |
ajuste deslizante (M) |
Pasador de resorte | placa de eslabón de conexión está procesada mediante RC. |
| Eslabón de conexión tipo F Modelo: FJL |
ajuste a presión (F) |
Pasador de resorte | Utilícelo en condiciones adversas, como transmisiones con grandes impactos, especialmente transmisiones con grandes cargas o donde puedan aplicarse fuerzas laterales. | |
| Cadena Super-H Cadena Ultra Super |
Eslabón de conexión tipo F Modelo: JL |
ajuste a presión (F) |
Pasador de resorte | Por favor, utilice los eslabones de conexión correspondientes para cada cadena. |
| Cadena RS-HT | Eslabón de conexión tipo M Modelo: MJL |
ajuste deslizante (M) |
Pasador partido Pasador de resorte |
placa de eslabón de conexión está procesada mediante RC. Utilice los eslabones de conexión especiales para Cadena RS-HT. |
| Eslabón de conexión tipo F* Modelo: JL |
ajuste a presión (F) |
Pasador partido Pasador de resorte |
Utilice los eslabones de conexión especiales para Cadena RS-HT. | |
| Descripción del catálogo Otras cadenas de rodillos |
Eslabón de conexión tipo M Modelo: JL |
ajuste deslizante (M) |
Pasadores y pasador de clip pasador de resorte Pines en T y pines en Z |
Consulte el diagrama de dimensiones para cada cadena. Tenga en cuenta que solo las cadenas NP, NEP y SNS tienen placa de eslabón de conexión procesadas RC. |
| Nota) | |
| 1. | placa de eslabón de conexión para cada tamaño de cadena es el que se muestra en los dibujos dimensionales y las notas respectivas. |
| 2. | *Solo las placa de eslabón de conexión tipo F para Cadena de rodillos RS y Cadena RS-HT tienen un color exterior negro. |
| 3. | El proceso anillo acuñado (RC) es un proceso Tsubaki único que crea una zona deformada plásticamente a lo largo del orificio del pasador en la placa de eslabón de conexión, con el objetivo de generar tensión residual alrededor del orificio. Incluso con ajuste deslizante, no hay reducción de la resistencia y la cadena se puede utilizar con la misma resistencia que la cadena principal. |
Procesamiento anillo acuñado

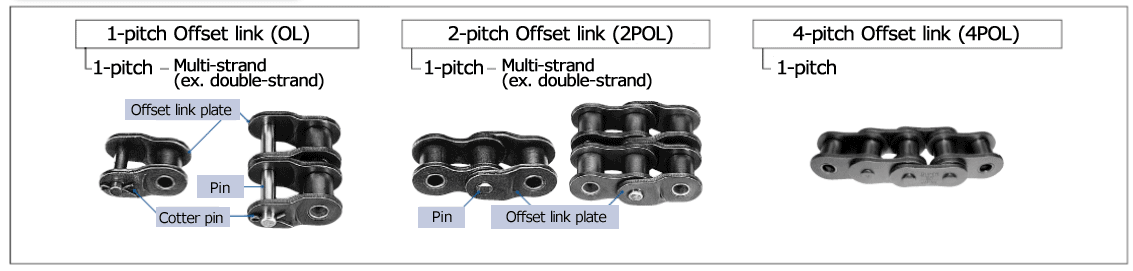

Eslabón acodado
[Haga clic para ampliar]
| Nota) | |
| 1. | Consulte el dibujo de dimensiones para conocer los tipos y tamaños de cadenas de rodillos que se pueden utilizar con Eslabón acodado. |
| 2. | La capacidad de transmisión de potencia y la carga máxima admisible de los eslabones de compensación pueden ser inferiores a las de la cadena principal. |
