Acoplamiento PowerRigid (acoplamiento rígido)
- Un acoplamiento rígido para máquinas herramienta que logra una fijación altamente fiable con una estructura de bloqueo cónico.
- Dado que no posee elementos flexibles, no puede absorber la desalineación. Úselo solo si es posible un centrado preciso.
- ・Diámetro del eje aplicable: de Φ16 mm a Φ48 mm
- Rango de par: 78 a 489 Nm
Características
-
- Disponibles con eje recto o cónico
Compatible con servomotores de eje cónico y aplica adaptadores para eje cónico Φ11 y eje cónico Φ16.
-
• Sujeción segura
Al adoptar el método de bloqueo cónico, se ha logrado una mayor fuerza de sujeción del eje.
-
-Alta rigidez torsional
La estructura no tiene elementos flexibles, por lo que posee una alta rigidez.
-
・Sin reacciones adversas
El método de bloqueo cónico utiliza una fijación por fricción, por lo que no hay holgura.
-
・Compacto y con bajo momento de inercia
La longitud axial se ha acortado al máximo posible, lo que permite un diseño compacto. La forma poligonal del anillo exterior también reduce el momento de inercia.
combinación de diámetro del orificio del eje
-
・Tipo de eje recto
(unidad: mm)
| Número de modelo | Diámetro del orificio del eje D1XD2 | ||||||
|---|---|---|---|---|---|---|---|
| EPR50 | 16X16 | 16X20 | 20X20 | 20X22 | - | - | - |
| EPR58 | 20X25 | 22X25 | 25X25 | - | - | - | - |
| EPR68 | 25X30 | 30X30 | 25X35 | 28X35 | 30X35 | 32X35 | 35X35 |
| EPR78 | *Los productos orificio piloto requieren mecanizado adicional. Contáctenos para conocer los plazo de entrega y los precios. | ||||||
-
-Tipo de eje cónico
(unidad: mm)
| Número de modelo | Diámetro del orificio del eje D1XD2 (diámetro del orificio del eje cónico) | ||
|---|---|---|---|
| EPR50 | 16X11T (cono Φ11) | 20X11T (cono Φ11) | 22X11T (cono Φ11) |
| EPR58 | 20X16T (cono Φ16) | 22X16T (cono Φ16) | 25X16T (cono Φ16) |
Rango de par
| Número de modelo | Par admisible N·m |
|---|---|
| EPR50 | 90～139 |
| EPR58 | 78～188 |
| EPR68 | 144～454 |
| EPR78 | 176～489 |
-
*Para obtener las especificaciones detalladas de cada modelo, consulte la Sección 6, "Lista de modelos de productos".
Estructura
-

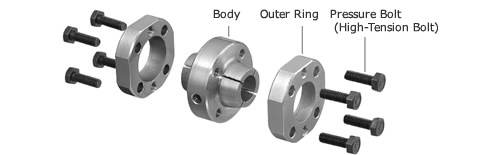

・Tipo de eje recto
-

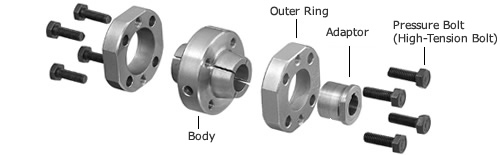

-Tipo de eje cónico
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| ・Tipo de eje recto | |||||
| EPR | 50 | - | 16 | X | 20 |
| ｜ serie |
｜ tamaño (Los números corresponden a diámetros exteriores) |
｜ diámetro del orificio del eje del buje izquierdo mm |
｜ Diámetro del eje del buje derecho mm |
||
-Tipo de eje cónico |
|||||
| EPR | 50 | - | 16 | X | 11T |
| ｜ serie |
｜ tamaño (Los números corresponden a diámetros exteriores) |
｜ diámetro del orificio del eje del buje izquierdo mm |
｜ Diámetro del orificio del eje cónico mm |
||
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
| Tamaño | Orificio de eje recto x orificio de eje recto | Diámetro del eje recto x diámetro del eje cónico |
|---|---|---|
| EPR50 | EPR50-16X16 | EPR50-16X11T |
| EPR50-16X20 | --- | |
| EPR50-20X20 | EPR50-20X11T | |
| EPR50-20X22 | EPR50-22X11T | |
| EPR58 | EPR58-20X25 | EPR58-20X16T |
| EPR58-22X25 | EPR58-22X16T | |
| EPR58-25X25 | EPR58-25X16T | |
| EPR68 | EPR68-25X30 | --- |
| EPR68-25X35 | --- | |
| EPR68-28X35 | --- | |
| EPR68-30X30 | --- | |
| EPR68-30X35 | --- | |
| EPR68-32X35 | --- | |
| EPR68-35X35 | --- |
