Caja de engranajes cónicos

Fotos del producto

Reductor de engranajes cónicos espirales de uso general, de alto rendimiento y alta eficiencia, con eje en ángulo recto.
Es un producto duradero que se ha utilizado para diversos fines durante más de medio siglo desde su lanzamiento.
Gracias a nuestra dilatada trayectoria y experiencia, nos hemos ganado una excelente reputación por nuestra fiabilidad entre clientes de una amplia gama de sectores.
Mediante el uso de un engranaje cónico helicoidal, se logra una alta transmisión y una alta eficiencia.

Características

・Amplia variedad

Puedes elegir el mejor entre una amplia gama de modelos.

También gestionamos diversas especificaciones especiales para satisfacer todas las necesidades del mercado.
·Alta calidad

Se utilizan engranajes cónicos helicoidales de alta precisión que cumplen con las normas AGMA, logrando una alta eficiencia y una gran capacidad de transmisión.
・Compatible con lubricantes alimentarios

También están disponibles modelos rellenos con lubricante alimentario de grado H1 certificado por la NSF.

Las dimensiones externas son las mismas que las especificaciones estándar.

*Por favor contáctenos para más detalles.

Modelo estándar

Modelo	ED2M, ED4M(B)～25M(B) (10 tamaños)
Instalación	Y, T, K1, K2, K3, K4
relación de velocidad	1/1(M), 1/1.5～1/3(B)
Potencia de entrada	0.014～335kW

Estructura (reducción simple)

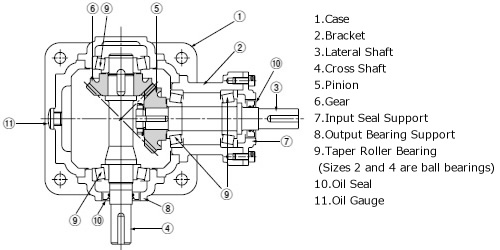

Estructura

*Los tamaños 2 y 4 no tienen indicador de aceite.

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

ED	10	M	-	1-LR-O	-	Y
｜ serie	｜ tamaño	｜ relación de velocidad		｜ Disposición de ejes y rotación		｜ Tipo de montaje
		M=1：1 B15=1.5：1 B20=2：1 B25=2.5：1 B30=3：1		*Consulta el enlace a continuación		(Y, T, K1 a K4) *Consulta el enlace a continuación

Diagrama de disposición de ejes y relación de rotación

Tipo de montaje y posición del enchufe

Lista de modelos

■ navegación de modelos Tsubaki

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie	Tamaño	relación de velocidad	Disposición de ejes y rotación	Tipo de montaje
ED		M(1：1) B15(1.5：1) B20(2：1) B25(2.5：1) B30(3：1)	Más información Tipo lateral de 1 eje Tipo lateral de 2 ejes	Más información Y: Montaje en suelo (Talla 2, La talla 4 es (Instrucciones de instalación gratuitas) T: Montaje en techo K1: Soporte de pared 1 K2: Soporte de pared 2 K3: Soporte de pared 3 K4: Soporte de pared 4

Tamaño

Indica el tamaño de la caja de cambios.

relación de velocidad

Indica la relación de velocidad entre el eje lateral y el eje transversal.

Disposición de ejes y rotación

Indica las relaciones posicionales y rotacionales entre la superficie de montaje y los ejes lateral y transversal.

Tipo de montaje

Especifica la dirección de instalación.

Lista de productos

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Número de modelo ED2M (dirección de instalación libre - solo código de tipo de instalación Y)

Tipo lateral de 1 eje	ED2M-1-LR-Y	ED2M-1-R-Y	ED2M-1-L-Y	ED2M-1-LR-O-Y	ED2M-1-R-O-Y	ED2M-1-L-O-Y
	ED2M-1-UD-Y	ED2M-1-U-Y	ED2M-1-D-Y	ED2M-1-UD-O-Y	ED2M-1-U-O-Y	ED2M-1-D-O-Y
	ED2M-U-LR-Y	ED2M-U-R-Y	ED2M-U-L-Y	ED2M-U-LR-O-Y	ED2M-U-R-O-Y	ED2M-U-L-O-Y
	ED2M-D-LR-Y	ED2M-D-R-Y	ED2M-D-L-Y	ED2M-D-LR-O-Y	ED2M-D-R-O-Y	ED2M-D-L-O-Y
Tipo lateral de 2 ejes	ED2M-1-1-UD-Y	ED2M-1-1-U-Y	ED2M-1-1-D-Y	ED2M-1-1-UD-O-Y	ED2M-1-1-U-O-Y	ED2M-1-1-D-O-Y
Tipo lateral de 2 ejes	ED2M-U-D-LR-Y	ED2M-U-D-R-Y	ED2M-U-D-L-Y	ED2M-U-D-LR-O-Y	ED2M-U-D-R-O-Y	ED2M-U-D-L-O-Y
