Shock Guard Serie TGF
- Un tipo con excelente precisión de posición de retorno
- - Se aplica una precarga al cojinete de soporte de la placa de accionamiento para eliminar holguras, y se pule la superficie de montaje para mejorar la precisión de la superficie de montaje de salida.
Si se requiere una precisión de descentramiento aún mayor, la superficie de montaje se puede pulir basándose en el orificio después del ensamblaje para eliminar pequeños errores de descentramiento causados por el ensamblaje. - - La holgura es extremadamente pequeña y la posición de retorno es muy precisa, lo que la hace ideal para indexadores.
- - Después de eliminar la causa de la sobrecarga, simplemente gire el lado de la transmisión y los engranajes se volverán a acoplar automáticamente.
- - La disposición de las bolas y los bolsillos que sirven como elementos de transmisión de par es una combinación única que solo funciona en un lugar.
Estructura

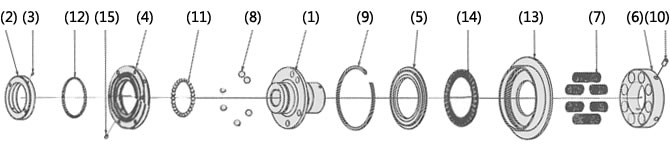

TGF20～45
(1) Buje (2) Tuerca de extremo (3) Tornillo de cabeza hexagonal (4) Placa de transmisión (5) Placa deslizante (6) Tuerca de ajuste
(7) Resorte helicoidal (8) Bola de accionamiento (bola de acero A) (9) Anillo de retención (10) Tornillo de fijación de cabeza hexagonal (11) Bola de acero B (12) Bola de acero C
(13) Carcasa (14) Cojinete de empuje (15) Tornillo de fijación de cabeza hexagonal

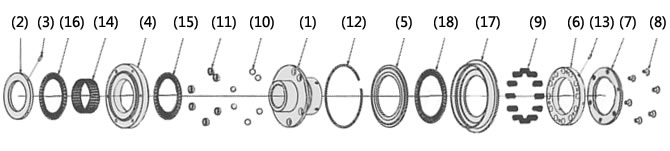

TGF65～90
(1) Buje (2) Tuerca de extremo (3) Tornillo de cabeza hexagonal (4) Placa de transmisión (5) Placa deslizante (6) Tuerca de ajuste
(7) Soporte del resorte (8) Tornillo de cabeza hexagonal (9) Resorte helicoidal (10) Bola de accionamiento (bola de acero A) (11) Casquillo
(12) Anillo elástico (13) Tornillo de fijación de cabeza hexagonal (14) Cojinete radial (15) Cojinete axial A
(16) Cojinete de empuje A (17) Carcasa (18) Cojinete de empuje B
Principio de funcionamiento
Por favor, vea la animación para conocer el principio de funcionamiento de la serie TGF.
Normal (comprometido)
La alimentación de la serie TGF entra a través del buje y se transmite a la placa motriz del lado de salida mediante las bolas de transmisión (o viceversa).
Los piñones y poleas dentadas para correas están fijados directamente a esta placa de transmisión mediante pernos.
La brida del cubo tiene orificios para las bolas de transmisión, y estas se colocan en dichos orificios. La placa de transmisión de salida tiene alojamientos para las bolas de transmisión.
La potencia se transmite presurizando la bola motriz con un resorte helicoidal a través del conducto de empuje.
Cuando se sobrecarga (dispara)
Cuando se produce una sobrecarga, la bola motriz empuja el anillo de empuje hacia arriba, hacia el resorte helicoidal, y el accionamiento
Se sale del alojamiento en la placa y corta la corriente.
En este momento, la cubierta se mueve hacia el resorte helicoidal, y al detectar esta cantidad de movimiento con un sensor TG o similar, es fácil detener automáticamente la fuente de alimentación después de que se produzca una sobrecarga.
Método de reinicio
Tras una sobrecarga, si lo reinicias, volverá automáticamente a su posición original en una rotación.
La serie TGF se reiniciará continuamente si la rotación continúa después del funcionamiento, por lo que después de que se produzca una sobrecarga, detecte la sobrecarga con un sensor TG o similar y detenga inmediatamente la fuente de accionamiento.
Especificaciones (modelo estándar)
| Rango de par de ajuste N·m | Precisión del par de operación repetitiva | Reacción | Método de reinicio |
|---|---|---|---|
| 6.0～4900 | ±5% | Extremadamente pequeño | automático |
■Tipo 2: poleas dentadas para correas, etc., se pueden acoplar directamente. Los tornillos de fijación del eje se pueden apretar externamente.
■Tipo 3: Más delgado que el tipo 2, ideal para la instalación Power-Lock. (Consulte el enlace para obtener más detalles).
■Tipo 5: Un tipo de acoplamiento que combina ECHT-FLEX para permitir errores de ángulo.
■Tipo 7: Un tipo de acoplamiento que combina ECHT-FLEX, permitiendo errores en el ángulo y el paralelismo.
Catálogos y manuales de instrucciones
Visualización del número de modelo
*Tipo de unidad única
| TGF | 20 | - | L | 2 | - | TH20JD2 | - | N19 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ ｜ |
｜ tipo 2: Tipo 2 3: Tipo 3 |
｜ símbolo del orificio del eje |
｜ Valor de ajuste de par Nuevo Méjico |
|||
| Fuerza del resorte L: Muelle débil M: Primavera media H: Resorte fuerte |
||||||||
*Tipo de acoplamiento
| TGF | 20 | - | L | 5 | - | TH20PD2 | X | CH30PD2 | - | N18 |
| ｜ serie |
｜ tamaño |
｜ ｜ ｜ ｜ |
｜ tipo 5: Tipo 5 7: Tipo 7 |
｜ lateral Shock Guard símbolo del orificio del eje |
｜ Lado de acoplamiento símbolo del orificio del eje |
｜ Valor de ajuste de par Nuevo Méjico |
||||
| Fuerza del resorte | ||||||||||
| tolerancia del diámetro del orificio del eje | Diámetro del orificio del eje | Tolerancia de la ranura de chaveta | posición del tornillo de ajuste | |
|---|---|---|---|---|
| T | H | 20 | P | D2 |
| C | H | 30 | P | D2 |
| T:ショックガード側 C:カップリング側 | F:F7 G:G7 H:H7 |
Diámetro del orificio del eje (incrementos de 1 mm) |
J: Nuevo JIS Js9 (estándar) P: Nuevo JIS P9 F: JIS F7 antiguo |
 [Haga clic para ampliar] |
Nota) La posición del tornillo de fijación en Shock Guard es la posición vista desde el lado de la tuerca de ajuste, y la posición del tornillo de fijación en el lado del acoplamiento es la posición vista desde la cara del extremo del cubo.
■ Navegación de modelos Tsubaki
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
| Rango de par de ajuste Nuevo Méjico |
Unidad individual | Tipo de acoplamiento | ||||
|---|---|---|---|---|---|---|
| rango de diámetro del orificio del eje mm |
Número de modelo | Lado de acoplamiento Rango de diámetro del orificio del eje en mm |
Número de modelo | |||
| Tipo 2 | Tipo 3 | Tipo 5 | Tipo 7 | |||
| 6.0～20 | 10～20 | TGF20-L2 | TGF20-L3 | 17～42 | TGF20-L5 | TGF20-L7 |
| 12～40 | TGF20-M2 | TGF20-M3 | TGF20-M5 | TGF20-M7 | ||
| 24～80 | TGF20-H2 | TGF20-H3 | TGF20-H5 | TGF20-H7 | ||
| 10～74 | 12～30 | TGF30-L2 | TGF30-L3 | 17～60 | TGF30-L5 | TGF30-L7 |
| 20～147 | TGF30-M2 | TGF30-M3 | TGF30-M5 | TGF30-M7 | ||
| 40～294 | TGF30-H2 | TGF30-H3 | TGF30-H5 | TGF30-H7 | ||
| 30～156 | 22～45 | TGF45-L2 | TGF45-L3 | 27～74 | TGF45-L5 | TGF45-L7 |
| 60～313 | TGF45-M2 | TGF45-M3 | TGF45-M5 | TGF45-M7 | ||
| 120～568 | TGF45-H2 | TGF45-H3 | TGF45-H5 | TGF45-H7 | ||
| 50～269 | 32～65 | TGF65-L2 | TGF65-L3 | 47～95 | TGF65-L5 | TGF65-L7 |
| 100～539 | TGF65-M2 | TGF65-M3 | TGF65-M5 | TGF65-M7 | ||
| 200～1078 | TGF65-H2 | TGF65-H3 | TGF65-H5 | TGF65-H7 | ||
| 300～1225 | 47～90 | TGF90-L2 | TGF90-L3 | 52～118 | TGF90-L5 | TGF90-L7 |
| 600～2450 | TGF90-M2 | TGF90-M3 | TGF90-M5 | TGF90-M7 | ||
| 1200～4900 | TGF90-H2 | TGF90-H3 | TGF90-H5 | TGF90-H7 | ||
opción
Sensor TG
Se trata de un sensor de detección de sobrecarga tipo interruptor de proximidad diseñado específicamente para Shock Guard. Puede detectar una sobrecarga en Shock Guard (movimiento de la placa en la dirección axial) y detener el motor o activar una alarma.
| Tipo de aire acondicionado | Tipo CC | ||
|---|---|---|---|
| Número de modelo | TGS8 | TGS8DN | |
| fuente de alimentación Voltaje |
Clasificación | AC24～240V | - |
| Rango útil | AC20～264V(50/60Hz) | DC10～30V | |
| Consumo actual | 1,7 mA o menos (a 200 V CA) | 16 mA o menos | |
| Salida de control (capacidad de conmutación) | 5～100mA | Máx. 200 mA | |
| luz indicadora | Pantalla de funcionamiento | ||
| Temperatura ambiente | De -25 a +70 °C (pero no congelar) | ||
| humedad ambiental | 35～95% RH | ||
| Formato de salida | - | NPN | |
| Formulario de operación | NC (indica el estado de apertura/cierre de la salida cuando no se detecta la placa del sensor) | ||
| resistencia de aislamiento | Resistencia de 50 MΩ o más (megóhmetro de 500 V CC) entre todos los componentes con corriente y la carcasa | ||
| masa | Aproximadamente 45 g (longitud del cordón: 2 m) | Aproximadamente 56 g (longitud del cordón: 2 m) | |
| Tensión residual | >> Ver datos característicos | 2,0 V o menos (corriente de carga de 200 mA, longitud del cable de 2 m) | |
| Manuales de instrucciones | Sensor TG TGS8 | Sensor TG TGS8DN | |

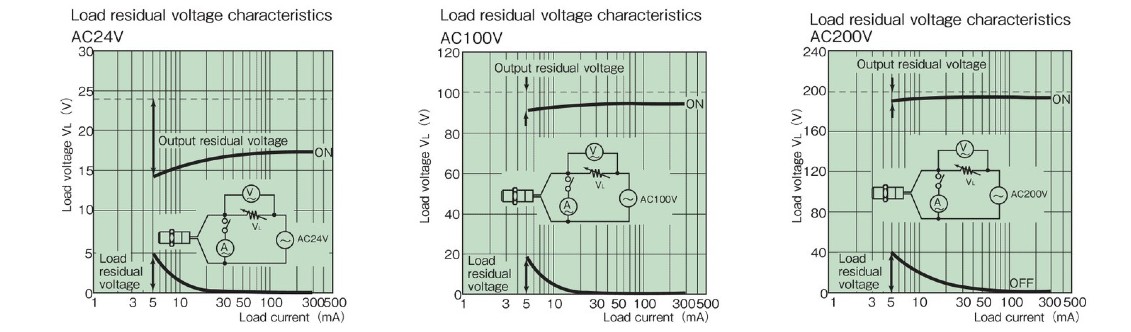

Características de tensión residual de carga
Dimensiones

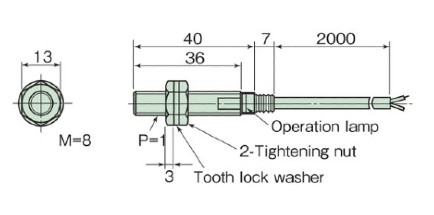

Tipo de CA TGS8
DC tipo TGS8DN
Dimensionamiento
Seleccionaremos Shock Guard que mejor se adapte a sus condiciones de uso de toda la serie Tsubaki Shock Guard.
Por favor, haga clic en la pestaña "dimensionamiento" en la parte superior de esta página.
Volver al inicio de esta páginaAjuste de par
1. Lea el valor de la escala de par que corresponde al par requerido en el diagrama de correlación de par y apriete la tuerca de ajuste a este valor.
Para apretar la tuerca de ajuste, inserte una llave de gancho o una barra redonda en el orificio de la parte exterior de la tuerca y gírela.
(Nota) Si el par requerido es alto (200 N m o más) para los tamaños TGF30 y 45, utilice la llave de gancho dedicada (se vende por separado).
Si el par requerido es alto para los tamaños TGF65 y 90, afloje el perno y apriete la tuerca de ajuste con el tornillo de fijación del casquillo hexagonal hasta alcanzar la escala de par requerida, luego apriete el perno completamente.
El par de apriete se puede ajustar fácilmente apretando.

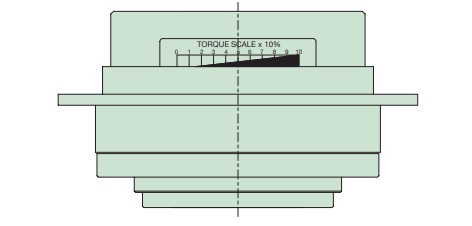

⇐ Escala de par
El par de torsión del producto no necesariamente coincide con el diagrama de correlación que aparece a continuación, por lo que le rogamos que lo utilice como guía.
2. Una vez determinado el par de apriete, puede agregar ese valor a la placa de características, lo que le permitirá volver fácilmente al par de apriete establecido anteriormente incluso si el producto se desmonta para su mantenimiento.
Además, puede lograr una reproducción más precisa estampado una marca de coincidencia en la cara del extremo del buje en la tuerca.
Diagrama de correlación de torque
