Abrazadera de cinturón
- Soportes de montaje utilizados para fijar las piezas de trabajo a las correas y para sujetar correa abierta sin fin
- Ahora que está disponible en stock estándar, es aún más fácil de usar.
Utilice también la abrazadera para correa Tsubaki junto con la correas síncronas y poleas dentadas para correas Tsubaki.
Características
- *Artículos estándar en stock: Disponibles y listos para enviar, para que los reciba de inmediato.
- *Agujeros pretaladrados: Los agujeros de montaje vienen pretaladrados, por lo que puede usarlo inmediatamente después de la compra.
- *Productos sin agujeros perforados: Se puede realizar un mecanizado adicional para adaptarlo al método de instalación del cliente, lo que aumenta la flexibilidad.
- * Amplia variedad de productos: Además de los anchos estándar de correas síncronas (P5M, P8M), hemos añadido anchos de correa de 40/60 mm a nuestra gama de productos sin agujeros.
Catálogos y manuales de instrucciones
Ejemplo de uso de abrazadera para correa

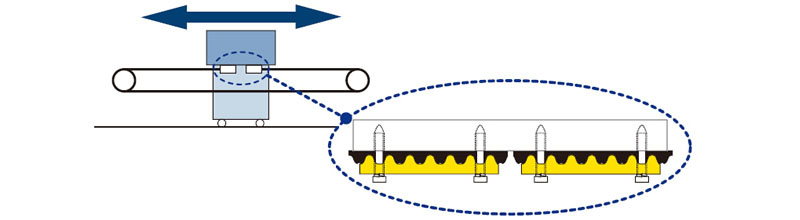

1. Fijación de una pieza de trabajo reciprocante
[Haga clic para ampliar]

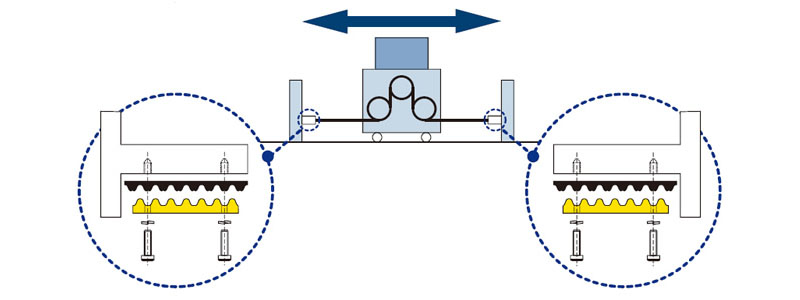

2. Como extremo fijo para correa abierta sin fin
[Haga clic para ampliar]
Ejemplo de visualización del número de modelo
| BDCP | - | P5M | 10 | N |
| ｜ abrazadera de correa |
｜ tipos |
｜ Ancho de correa utilizado |
｜ ｜ N: Sin orificios de montaje Sin símbolo: Orificios de montaje incluidos |

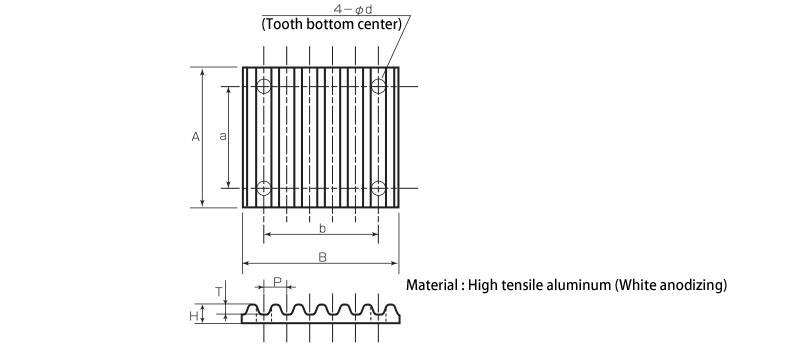

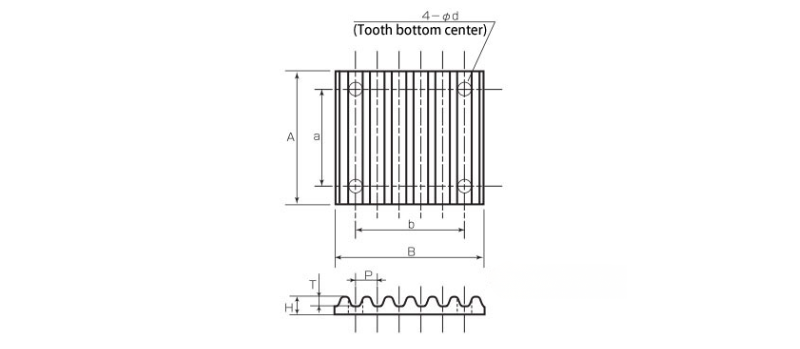

Dimensiones, precio estándar, entrega
[Haga clic para ampliar]
| Número de modelo | tipos· paso |
Aplicable Ancho de la correa mm |
ancho A |
longitud B |
Espesor total H |
longitud del diente T |
Orificios de montaje paso a |
Orificios de montaje paso b |
Instalación Diámetro del orificio d |
forma del diente paso PAG |
Planos DXF Datos CAD 3D |
Precio estándar | Plazo de entrega |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BDCP-P5M10 | P5M | 10 | 27 | 35 | 6 | 1.90 | 16 | 25 | 4.5 | 5.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P5M10N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M15 | 15 | 32 | 21 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M20 | 20 | 37 | 26 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P5M25 | 25 | 42 | 31 | 25 | 4.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P5M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M15 | P8M | 15 | 34 | 54 | 8 | 3.00 | 22 | 40 | 5.5 | 8.00 | DXF・3DCAD | お問合せください | お問合せください |
| BDCP-P8M15N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M20 | 20 | 39 | 27 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M20N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M25 | 25 | 44 | 32 | 40 | 5.5 | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M25N | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||||
| BDCP-P8M40N | 40 | 60 | - | - | - | DXF・3DCAD | お問合せください | お問合せください | |||||
| BDCP-P8M60N | 60 | 80 | - | - | - | DXF・3DCAD | お問合せください | お問合せください |
