Linipower Jack JWB (tipo husillo de bolas)
- El JWB (tipo husillo de bolas) es un gato de husillo de alto rendimiento adecuado para aplicaciones de velocidad media.
- Los componentes principales son husillos de bolas de precisión y engranajes helicoidales de alta precisión.
- Diseñados para aplicaciones de velocidad media, los husillos de bolas ofrecen una alta eficiencia y una larga vida útil.
Características
-
-Alta eficiencia
El husillo de bolas proporciona una alta eficiencia y produce un gran empuje con una pequeña fuente de accionamiento.
-
・Velocidades más altas
En comparación con los tornillos trapezoidales, la mayor eficiencia de este tornillo permite un funcionamiento más suave a velocidades más altas.
-
-Larga vida útil
Se utilizan tornillos de bolas de alta fiabilidad, lo que permite una vida útil predecible y garantiza una larga vida útil.
*No dispone de mecanismo de autobloqueo, por lo que se requiere un freno.

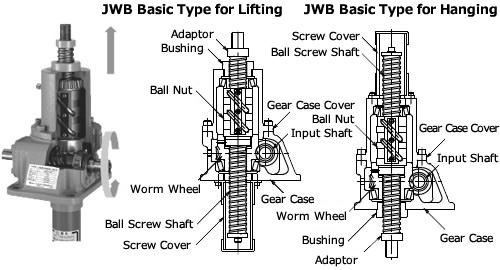

Estructura de especificación básica

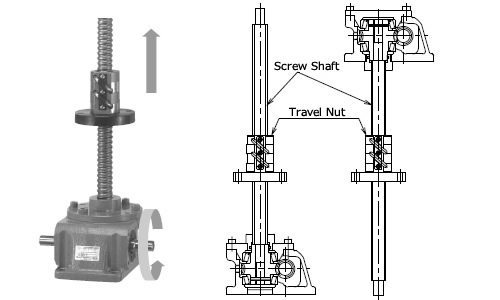

Estructura de nuez viajera
Lista de modelos estándar
• Capacidad básica
| Marco N° | Capacidad básica kN {tf} | Relación de reducción de gusanos | |
|---|---|---|---|
| H | L | ||
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
·Ataque
| Marco N° | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○: Producto estándar, △: Hecho a medida, - Las marcas se fabrican según las condiciones de uso. Por favor, contáctenos para más detalles.
- Las especificaciones de la tuerca móvil para los números de bastidor JWB300 y superiores se fabricarán caso por caso.
- *Se requiere confirmación de las condiciones de uso para la producción de los tipos JWB750 y 1000.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| JW | B | 050 | U | S | H | 10 | U |
| ｜ Nombre de la serie Linipower Jack |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Capacidad básica 005: 4,90 kN{0,5 tf} 010: 9,80 kN{1tf} 025: 24,5 kN{2,5 tf} 050: 49,0 kN{5tf} 100: 98,0 kN{10tf} 150: 147kN{15tf} 200: 196 kN{20 tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Relación de reducción de tornillo sin fin L, H Para conocer la relación de reducción real, consulte la información detallada. |
｜ Carrera nominal 1: 100 mm 2: 200 mm 3: 300 mm 4: 400 mm 5: 500 mm 6: 600 mm 8: 800 mm 10: 1000 mm 12: 1200 mm 15: 1500 mm 20: 2000 mm |
｜ Dirección de montaje de la brida *Se requiere notación solo para las especificaciones de tuercas móviles. |
| Especificaciones de tornillos S: Forma básica M: Especificación antirrotación R: Especificación de tuerca viajera |
|||||||
| Tipo de tornillo B: Husillo de bolas |
Forma de montaje U: Para empujar hacia arriba D: Para colgar |
||||||
■ Navegación de modelos Tsubaki
Tipo de tornillo
M: Tipo de tornillo trapezoidal.
B: Tipo husillo de bolas.
H: Tipo de husillo de bolas de paso alto.
Capacidad básica
Esta es la capacidad básica que puede soportar el cuerpo del gato.
Forma de montaje
U: Este tipo tiene un eje de tornillo en el lado opuesto de la base de montaje del cuerpo principal.
D: Este tipo tiene un eje de tornillo que sobresale del lado de la base de montaje del cuerpo principal.
Especificaciones de tornillos
S: Esta es la forma básica en la que se mueve el eje del tornillo.
M: La forma básica en la que se mueve el eje del tornillo.
El eje del tornillo tiene una función antirrotación.
R: El eje del tornillo gira y la tuerca se mueve.
Relación de reducción de gusanos
Relación de reducción reductor de tornillo sin fin.
Consulte la información detallada para conocer los valores de la relación de reducción de cada modelo.
Ataque
distancia de recorrido del eje roscado o de la tuerca móvil.
Dirección de montaje de la brida
Para tuercas de tipo móvil, especifique de qué lado de la tuerca debe estar la brida de montaje.
U: Lado superior
D: Lado inferior
Símbolo de opción
J: Viene con fuelle de acordeón.
B: Viene con accesorio final de la varilla.
I: Viene con accesorio final en forma de I.
M: Viene con accesorio final en forma de mesa.
C: Viene con accesorios de horquilla.
Y: Un interruptor de límite con contador mecánico.
K2: Dos microinterruptores incorporados detectan la posición del golpe.
K4: Equipada con cuatro microinterruptores incorporados que detectan la posición de la carrera.
P: Equipada con un potenciómetro que detecta la posición de la carrera.
R: Equipada con un codificador rotatorio que emite una señal de movimiento de carrera.
E: Viene con un motor de freno trifásico.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
EV: Viene con un motor trifásico con freno.
La fuente de alimentación admite 400/400/440V 50/60/60Hz.
G1: Equipado con un Motorreductor trifásico con freno, la relación de reducción es de 1/5.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
G2: Equipado con un Motorreductor trifásico con freno, la relación de reducción es 1/10.
La fuente de alimentación admite 200/200/220 V 50/60/60 Hz.
Lista de números de modelo de producto
*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo
Bastidor de capacidad básica número "005" 4,90 kN {0,5 tf} (Número de modelo JWB005~)
Capacidad básica del bastidor número "010" 9,80 kN {1tf} (número de modelo JWB010~)
Bastidor de capacidad básica número "025" 24,5 kN {2,5 tf} (número de modelo JWB025~)
Capacidad básica del bastidor número "050" 49,0 kN {5tf} (número de modelo JWB050~)
Capacidad básica del bastidor número "100" 98,0 kN {10 tf} (Número de modelo JWB100~)
Bastidor de capacidad básica número "150" 147kN {15tf} (número de modelo JWB150~)
Capacidad básica del bastidor número "200" 196kN {20tf} (número de modelo JWB200~)
