Acoplamiento Jaw-Flex ​Serie LN (Acoplamiento de elastómero)

Fotos del producto
  • Para la araña se ha utilizado un nuevo material que consigue una amortiguación de vibraciones sin precedentes.
  • El par motor se puede transmitir sin holgura, y el servomotor proporciona una excelente absorción de impactos.
  • ・Diámetro del eje aplicable: Φ12 mm a Φ42 mm
  • Rango de par: 60 a 405 Nm

Características

  • - El servomotor proporciona excelentes contramedidas contra vibraciones y absorción de impactos durante el arranque y la parada.
  • - La combinación óptima de araña y cubo permite transmitir el par sin holgura, incluso tratándose Jaw-Flex.
  • -Puede elegir entre dos tipos de arañas: 98A, que tiene excelentes propiedades de amortiguación de vibraciones, y 64D, que tiene alta rigidez torsional y excelente resistencia al desgaste.
  • - Posee una estructura simple que consta de dos bujes y una araña, y el método de fijación del eje tipo abrazadera facilita la instalación.
  • ・También está disponible el sistema de cierre cónico. Por favor, póngase en contacto con nosotros.

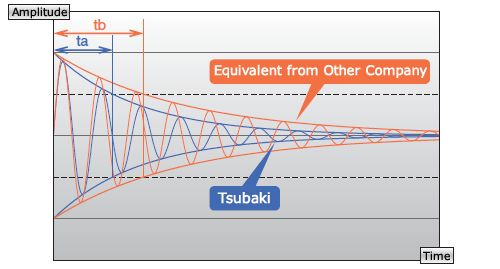

Ejemplo de comparación de las características de amortiguación de vibraciones (en comparación con el equivalente LN28U98A1).

Un ejemplo de comparación de características de amortiguación de vibraciones

Línea de productos

Número de modelo araña Par de torsión de rendimiento de Spider rigidez torsional
N m/rad
dureza color Uso regular (N・m) Máximo (N·m)
LN24 98A rojo 60 120 2200
64D verde 75 150 5400
LN28 98A rojo 160 320 4000
64D verde 200 400 8800
LN38 98A rojo 325 650 6600
64D verde 405 810 14600

Estructura

・Especificaciones de la abrazadera


Especificaciones de la abrazadera

-Especificación de bloqueo cónico


Especificación de bloqueo cónico

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

LN 24 U 98A1 - A 15 C X A 20 C
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜
｜ Tamaño ｜ Tipo araña ｜ Centro izquierdo Centro izquierdo ｜ Centro derecho Centro derecho
｜ ｜ 98A1：98A ｜ Diámetro del orificio del eje Método de fijación del eje ｜ Diámetro del orificio del eje Método de fijación del eje
Jaw-Flex ｜ 64D1：64D ｜ C: Abrazadera ｜ C: Abrazadera
Acoplamiento ｜ Material del buje izquierdo Material del buje derecho
Serie LN Material de araña A: Aluminio A: Aluminio
U: Poliuretano

Lista de números de modelo de producto

*Haga clic en el número de modelo para mostrar información detallada.

Tamaño Tipo araña Número de modelo
24 98A LN24U98A1-A□□CXA□□C
64D LN24U64D1-A□□CXA□□C
28 98A LN28U98A1-A□□CXA□□C
64D LN28U64D1-A□□CXA□□C
38 98A LN38U98A1-A□□CXA□□C
64D LN38U64D1-A□□CXA□□C
