Cadena Lambda con tratamiento superficial Serie NP
- Cadena Lambda con mayor resistencia a la corrosión gracias al recubrimiento.
- Cadena Lambda recibe un tratamiento especial de níquel para mejorar su resistencia a la corrosión (prevención de óxido leve).
Características
-
- Resistencia a la corrosión moderada
Las placas y los rodillos están especialmente niquelados para garantizar una resistencia moderada a la corrosión.
-
・Apariencia hermosa
El niquelado especial le confiere una apariencia hermosa.
-
・Lubricante mejorado para casquillo especial impregnado en aceite
Utiliza un lubricante que cumple con la norma NSF H1*, el cual también puede utilizarse en maquinaria de procesamiento de alimentos.
*NSF H1 es una norma establecida por NSF que indica "lubricantes que pueden utilizarse en áreas donde puede producirse contacto accidental con alimentos".
-
• Estructura básica
*El grosor de la placa interior se incrementa en una talla para garantizar la resistencia, como por ejemplo la resistencia a la tracción.
Por lo tanto, la longitud del pasador es mayor que la de las cadenas de rodillos de uso general, así que compruebe que no interfiera con el equipo al sustituirlo.
Al seleccionar las especificaciones de la rueda dentada
Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.
Cadena Lambda tratada superficialmente Serie NP requiere una rueda dentada dedicada.
Póngase en contacto con nosotros para obtener más detalles.
Al utilizar piñones de acero inoxidable, la posible corrosión puede provocar un desgaste prematuro de los rodillos.
Consulte la tabla de compatibilidad de cadenas y piñones aquí.
Tabla de compatibilidad de cadenas y piñones
Catálogos y manuales de instrucciones
Lista de productos
*Haga clic para mostrar información detallada.
*La tabla a continuación incluye productos relacionados. Los números de modelo de los productos presentados en esta página están coloreados.
| Paso mm |
Número de hilos | Tamaño, especificaciones y número de hilos | Diámetro del rodillo mm |
Enlace interno Ancho interior mm |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Cadena Lambda | Cadena Lambda tratada superficialmente Serie NP |
larga vida Cadena Lambda |
Cadena Lambda serie resistente al frío |
Cadena Lambda Serie KF |
lambda Cadena RS-HT |
lambda Serie NP Cadena RS-HT |
||||
| 12.70 | 1 | RS40-LMD-1 | RS40-LMDNP-1 | RS40-LMDX-1 | RS40-LMDKT-1 | RS40-LMDKF-1 | --- | --- | 7.92 | 7.55 |
| Especificaciones compatibles con 2 RS | RS40-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 2 | --- | --- | --- | --- | --- | RS40-LMDH-2 | RS40-LMDHNP-2 | |||
| 15.875 | 1 | RS50-LMD-1 | RS50-LMDNP-1 | RS50-LMDX-1 | RS50-LMDKT-1 | RS50-LMDKF-1 | --- | --- | 10.16 | 9.26 |
| Especificaciones compatibles con 2 RS | RS50-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 2 | --- | --- | --- | --- | --- | RS50-LMDH-2 | RS50-LMDHNP-2 | |||
| 19.05 | 1 | RS60-LMD-1 | RS60-LMDNP-1 | RS60-LMDX-1 | RS60-LMDKT-1 | RS60-LMDKF-1 | --- | --- | 11.91 | 12.28 |
| Especificaciones compatibles con 2 RS | RS60-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 2 | --- | --- | --- | --- | --- | RS60-LMDH-2 | RS60-LMDHNP-2 | |||
| 25.40 | 1 | RS80-LMD-1 | RS80-LMDNP-1 | RS80-LMDX-1 | RS80-LMDKT-1 | RS80-LMDKF-1 | --- | --- | 15.88 | 15.48 |
| Especificaciones compatibles con 2 RS | RS80-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 2 | --- | --- | --- | --- | --- | RS80-LMDH-2 | RS80-LMDHNP-2 | |||
| 31.75 | 1 | RS100-LMD-1 | RS100-LMDNP-1 | RS100-LMDX-1 | RS100-LMDKT-1 | --- | --- | --- | 19.05 | 18.70 |
| Especificaciones compatibles con 2 RS | RS100-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 2 | --- | --- | --- | --- | --- | RS100-LMDH-2 | RS100-LMDHNP-2 | |||
| 38.10 | 1 | RS120-LMD-1 | RS120-LMDNP-1 | RS120-LMDX-1 | --- | --- | --- | --- | 22.23 | 24.75 |
| Especificaciones compatibles con 2 RS | RS120-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 44.45 | 1 | RS140-LMD-1 | RS140-LMDNP-1 | --- | --- | --- | --- | --- | 25.40 | 24.75 |
| Especificaciones compatibles con 2 RS | RS140-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
| 50.80 | 1 | RS160-LMD-1 | --- | --- | --- | --- | --- | --- | 28.58 | 31.2 |
| Especificaciones compatibles con 2 RS | RS160-LMDS-2 | --- | --- | --- | --- | --- | --- | |||
Puntos a tener en cuenta al considerar y adoptar Cadena Lambda
- 1. Prevención de la contaminación por cuerpos extraños: No utilice la cadena en casos en los que entre en contacto directo con los alimentos o cuando exista riesgo de que restos de pelado o polvo de desgaste puedan entrar en los alimentos.
Incluso cuando se utilice en entornos distintos al alimentario donde los restos de desprendimiento o el polvo de desgaste sean un problema, tome medidas para evitar la entrada de materia extraña, como por ejemplo la instalación de una cubierta adecuada.
El niquelado no está sujeto a regulación bajo la Ley de Higiene Alimentaria ni la Ley de Seguridad y Salud Industrial, pero tenga cuidado si le preocupa que el niquelado se desprenda. - 2. Respecto al aceite del producto: Dependiendo de las condiciones de uso, el aceite impregnado en los bujes puede salpicar.
Debido a razones de fabricación, Cadena Lambda tiene una pequeña cantidad de aceite que no cumple con la norma NSF H1.
Si se pierde el aceite impregnado en el buje, este se agotará rápidamente, lo que provocará un mayor desgaste y el fin de su vida útil. - 3. Si hay polvo u otros residuos en el entorno operativo, el producto puede desgastarse y llegar al final de su vida útil antes de lo esperado.
No utilice el buje en un entorno que contenga productos químicos, solventes o agentes desengrasantes que puedan eliminar el aceite impregnado en el buje, ni en agua o al vacío.
Cadena Lambda no está recubierta con aceite antioxidante, por lo que debe almacenarse lejos de altas temperaturas, humedad y polvo. - 4. Respecto a las cadenas de doble hebra: paso transversal de Cadena Lambda y Cadena RS-HT Lambda (incluidas Serie KF) difiere del de Cadena de rodillos RS.
Utilice la rueda dentada dedicada en lugar de la rueda dentada RS.
cadena Lambda compatible de doble hilera RS tiene el mismo paso transversal que Cadena de rodillos RS. Se pueden utilizar piñones de doble hebra RS.
Las cadenas LMD-2 y LMDS-2 no se pueden usar juntas, incluidas las piezas de conexión, como los eslabones. Al reemplazar la cadena, seleccione un piñón compatible. - 5. Compruebe que no haya interferencias con el equipo. La longitud de los pasadores para cadenas sin lubricación varía según el grosor de las placas exterior e interior y si se utiliza o no una junta de fieltro.
Los pasadores son más largos que los de Cadena de rodillos RS, por lo que le rogamos que compruebe que no interfieran con el equipo al sustituirlos.

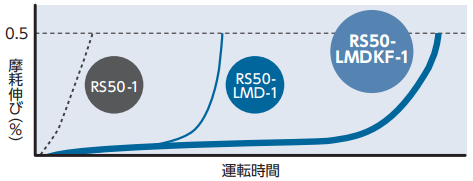

Comparación de la vida útil en rangos de alta temperatura (referencia)
La vida útil de una cadena de rodillos varía según la velocidad de la cadena, la carga que actúa sobre ella, el número de dientes del piñón, su estado, el entorno, la temperatura y otras condiciones.
El diagrama es solo de referencia.
*Se determina que la vida útil de Cadena Lambda finaliza cuando alcanza el +0,5% de la longitud total de la cadena.
Rango de temperatura de 150 ℃
Tamaño RS50 (según nuestros resultados de prueba, sin lubricación)
Rango de temperatura de 230 ℃
Tamaño RS50 (según nuestros resultados de prueba, sin lubricación)
- Nota: 1. El rango de temperatura de funcionamiento de Cadena Lambda es de -10 °C a 150 °C.
- 2. La temperatura de la cadena puede superar la temperatura ambiente. Tenga cuidado de que la temperatura de la cadena no supere la temperatura de funcionamiento.
- 3. A temperaturas entre 150 °C y 200 °C, la capacidad de transmisión se reducirá a las tres cuartas partes del valor indicado en el catálogo. Seleccione un producto adecuado para la temperatura.
- 4. A temperaturas inferiores a 200 °C o 230 °C, la capacidad de transmisión se reducirá a la mitad del valor indicado en el catálogo. Seleccione un producto adecuado para la temperatura.
