Cadena con casquillos de rodamiento　Serie NB (Estándar)

Fotos del producto
  • Se trata de una cadena transportadora intermitente que utiliza agujas especiales y no presenta desgaste ni elongación.
  • Esto permite utilizarlo en sistemas de transporte que antes se consideraban imposibles, contribuyendo a la automatización, el ahorro de mano de obra y mayores velocidades para una mayor productividad.
  • Serie NB (Estándar) tiene una aguja (hecha de acero) insertada entre el pasador y el buje, además de acero (sólo la placa está niquelada).

Características

  • - La cadena se estira ligeramente (0,02%) cuando el vehículo comienza a funcionar, pero no hay desgaste ni elongación posterior.
  • ・Contamos con una amplia experiencia en formas especiales y podemos satisfacer una gran variedad de solicitudes.
  • - Se pueden utilizar ruedas dentadas de rodillos RF doble paso paso R.
  • ・使用温度範囲：-10℃～150℃
  • - Utilice un lubricante adecuado para la temperatura de funcionamiento.

Estructura

Estructura
  • *El espacio entre el pasador y el casquillo ha sido engrasado.

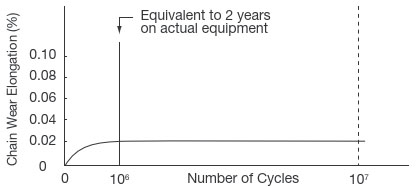

Diagrama de elongación por desgaste

Diagrama de elongación por desgaste

Condiciones de funcionamiento

  • Número de cadena: RF2040R-NB
  • ・チェーン張力：0.78kN{80kgf}
  • Velocidad de la cadena: 70 m/min (prueba de aceleración)
  • - Número de dientes del piñón: 12T x 12T
  • ・Número de enlaces: 44 enlaces
  • • Funcionamiento continuo

Tipo de archivo adjunto

Al seleccionar las especificaciones de la rueda dentada

Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.

Para cadena con casquillos de rodamiento Serie NB (Estándar), utilice piñones de acero doble paso estándar con especificaciones de rodillo R.

Consulte la tabla de compatibilidad de cadenas y piñones aquí.

Tabla de compatibilidad de cadenas y piñones

Catálogos y manuales de instrucciones

Lista de productos

*Haga clic para mostrar información detallada.

*La tabla a continuación incluye productos relacionados. Los números de modelo de los productos presentados en esta página están coloreados.

Paso
mm		 cadena con casquillos de rodamiento Diámetro del rodillo
mm		 Enlace interno
Ancho interior
mm
Serie NB (Estándar) Serie NBH (alta precisión) Especificaciones NBSS (acero inoxidable)
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
