cadena modular plástica tipo WTM2535G-M
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- tipo de imán
- Serie WTM2530 con imanes integrados en las placas de enlace
- Los imanes incrustados en las placas de unión atraen el objeto transportado (material magnético), permitiendo el transporte inclinado.
- Ideal para transportar bandejas en paralelo.
Características
-
- Se reducen los daños a los artículos y cadenas transportados.
La baja fuerza magnética (aproximadamente el 60% de la fuerza magnética del tipo BTM8H) reduce el impacto cuando el artículo transportado se separa de la cadena, minimizando los daños al artículo transportado y a la cadena.

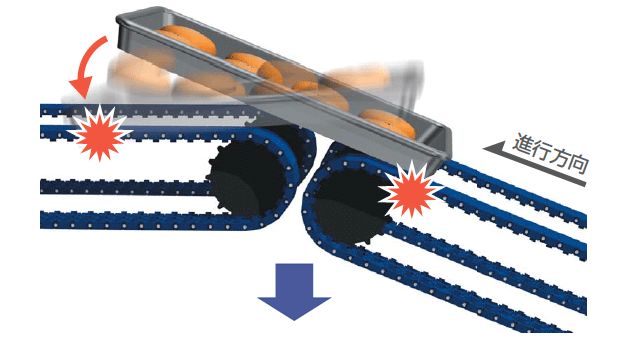

Si la fuerza magnética del imán es demasiado fuerte...
Si la fuerza magnética es demasiado fuerte, la bandeja no se separará fácilmente de la cadena, lo que provocará que la cadena en la cinta transportadora inclinada se levante, y tanto la bandeja como la cadena sufrirán impactos durante el traslado.
Utilizando un imán de baja fuerza magnética...
Si la fuerza magnética es baja, el impacto durante la transferencia será pequeño y los daños tanto a la bandeja como a la cadena serán mínimos.
-

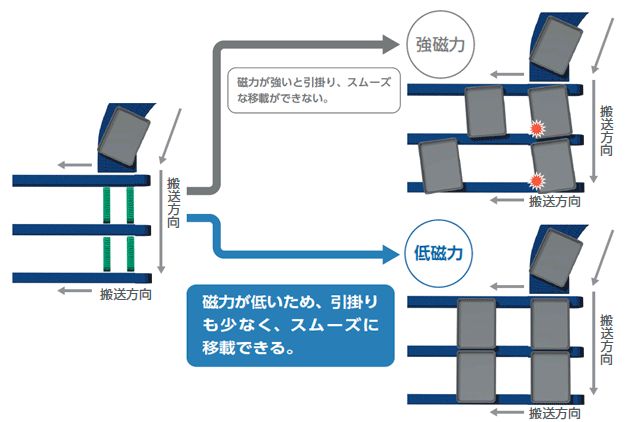

• Transferencia sin problemas
Al realizar transferencias en ángulo recto, si la fuerza magnética es baja, la transferencia será suave.
-

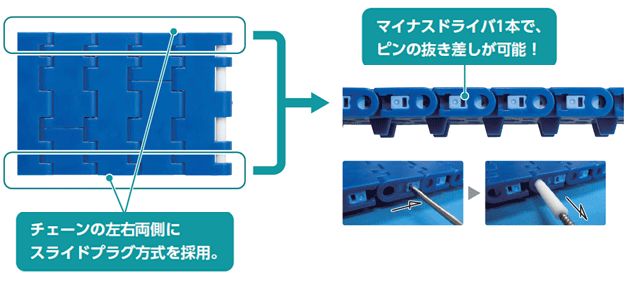

Se utiliza un sistema de conector deslizante, lo que facilita cortar y conectar
Se utiliza un sistema de tapones deslizantes en ambos lados de la cadena.
Se puede acceder a él desde el lado izquierdo o derecho, por lo que puede insertar y extraer pines simplemente deslizando el conector, lo que también ayuda a reducir el trabajo de mantenimiento.
-

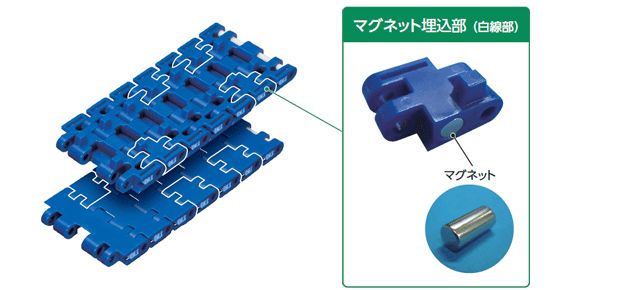

・El imán cilíndrico evita que el imán se salga
Se utiliza un imán cilíndrico, lo que evita que el imán salga disparado durante el desgaste por deslizamiento.
Nota: No garantizamos que el producto pueda utilizarse con el imán sobresaliendo.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | △ | △ | ○ | ○ | △ | ○ | △ | △ |
| Medio | ○ | ○ | △ | ● | ● | △ | ● | △ | △ |
| pequeño | ● | ● | △ | ● | ● | △ | ● | △ | △ |
Objetivo
- ■Transporte de bandejas en paralelo
- ■ Transporte inclinado de bandejas en uso paralelo
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| tipo de imán | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | Accesorio para evitar desvíos disponible |
| Modelo | WTM2535G-M |
|
|
| Ancho de cadena mm | 82.6 |
