cadena modular plástica tipo WT2525-K
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- Serie WT2520: transporte estable y rentable
- Instalando una barra redonda al final del transportador, es posible hacer compacto el espacio de transferencia entre transportadores.
- Ideal para transportar chapas apiladas, maletas, máquinas herramientas y materiales de construcción.
Características
-

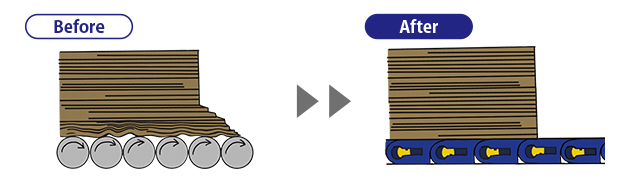

-Transporte estable con contacto superficial
En comparación con los transportadores de rodillos, que utilizan el contacto lineal para el transporte, cadena modular plástica utilizan el contacto superficial para el transporte.
Es posible transportar varias láminas apiladas de forma estable sin aplastarlas, sin que la carga se derrumbe ni sin que se produzcan vibraciones.
-

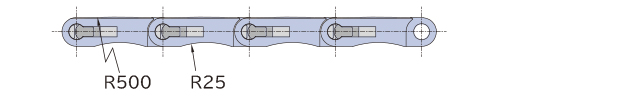

• Superficie diseñada para facilitar su manipulación
La superficie de esta cadena tiene una suave forma convexa R500.
Las pesadas láminas apiladas se adhieren ligeramente a las formas convexas de cada superficie para evitar que resbalen, y cuando los trabajadores manipulan láminas de cartón relativamente ligeras,
Su bajo efecto de fricción facilita su movimiento.
-
• Evita la adhesión de polvo y partículas de desgaste debido a la electricidad estática
La cadena está hecha de resina de poliacetal y tiene propiedades antiestáticas que evitan que la electricidad estática atraiga polvo y partículas de desgaste. (Serie Estándar solo están disponibles en gris, azul y celeste).
Nota) Resistividad eléctrica específica: 1×10 13 Ω・cm
-

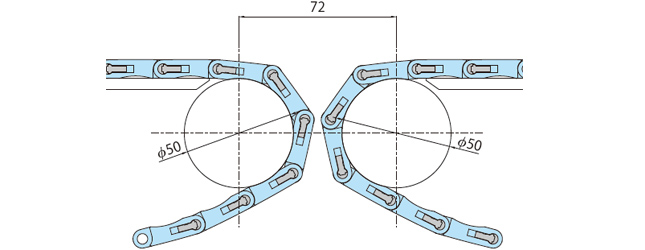

・ en línea reduce el espacio de transferencia
La parte posterior de esta cadena se ha redondeado para facilitar su enrollamiento alrededor de una barra redonda de Φ50.
Como se muestra en el diagrama a continuación, al instalar una barra redonda al final de la cinta transportadora, es posible reducir el espacio de transferencia entre cintas transportadoras.
Nota: Para evitar enredos, instale dispositivos de seguridad (cubiertas de seguridad, etc.).
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Medio | △ | ● | ● | ● | ● | ● | ● | ● | ● |
| pequeño | △ | ● | ● | ● | ● | ● | ● | ● | ● |
Objetivo
- ■ Transporte de láminas apiladas
- ■ Transporte de trajes
- ■ Transportadores de máquinas herramienta
- ■Cinta transportadora de materiales de construcción

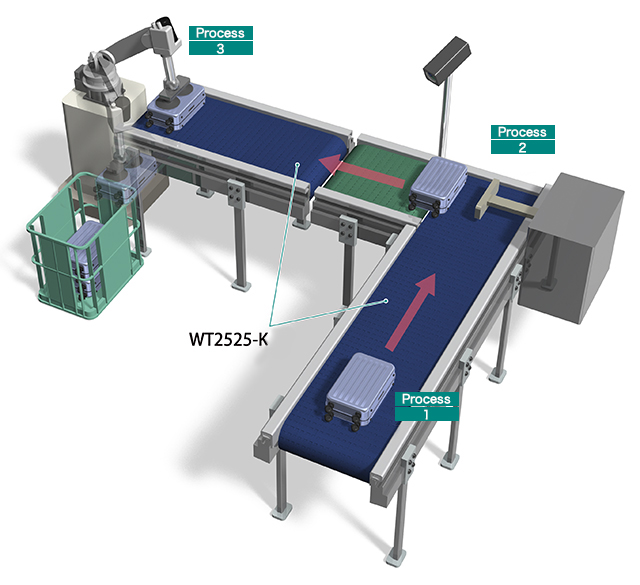

Cinta transportadora de maletas
[Proceso 1]
Transporte de equipaje, como maletas.
[Proceso 2]
El empujador desplaza el objeto transportado lateralmente.
Punto clave: Las características de baja fricción proporcionan excelentes propiedades de deslizamiento, lo que permite una extrusión suave de los materiales transportados.
[Paso 3]
El robot lo transportará al contenedor.

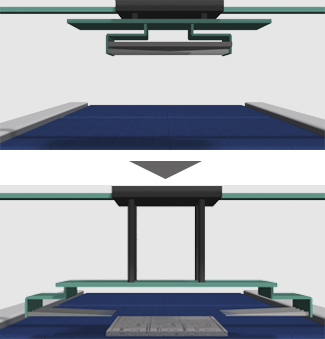

Transportadores de máquinas herramienta
[Proceso]
Las placas de acero procesadas con láser no se cargan en palets, sino que los trabajadores las clasifican en una cinta transportadora.
Punto clave: ¡ cadena modular plástica evita arañazos en los artículos transportados!

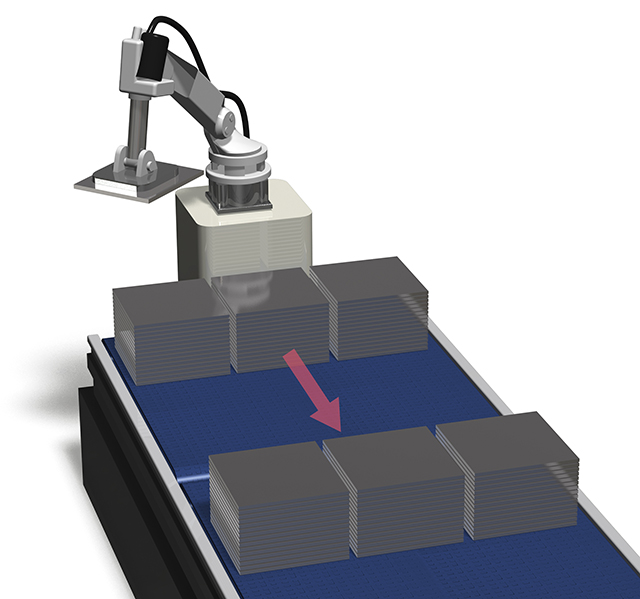

transportador de materiales de construcción
[Proceso]
Las piezas se apilan y se transportan al siguiente proceso.
Punto clave: cadena modular plástica pueden transportar mercancías sin necesidad de utilizar un palé entre la mercancía y la cadena, y pueden transportarlas de forma estable sin preocuparse de que se desplomen o vibren.
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| - | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT2525-K |
|
|
| Ancho de cadena mm | 76.2～2362.2 |
| Unidad organizativa | Cada 76,2 mm |
