cadena recolectora de sedimentos
- cadena recolectora de sedimentos utilizados en tanques de sedimentación en plantas de tratamiento de agua.
- Ofrecemos una gama de resina (ACP) y acero inoxidable (ACR con rodillos, ACS con bujes).
|
Tipo ACR |
Tipo ACP |
Tipo de SCA |
Póngase en fila

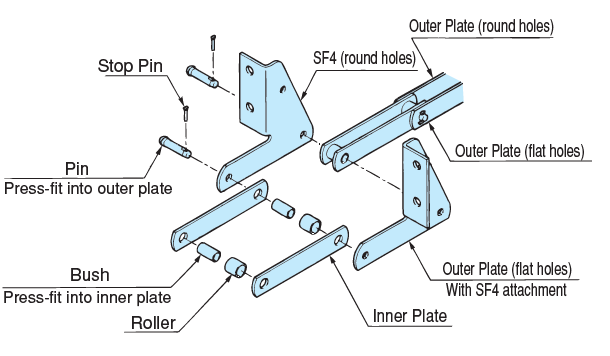

・Tipo ACR
El contacto rodante es posible gracias a la cadena de rodillos y al piñón dentado, lo que mejora la resistencia al desgaste. La cadena ligera reduce la potencia de accionamiento, mejorando el consumo de combustible.
・Estructura y fijación SF4 (consulte la lista de productos para obtener más detalles)
Al diseñar, asegúrese de que las hélices y los piñones no interfieran entre sí.

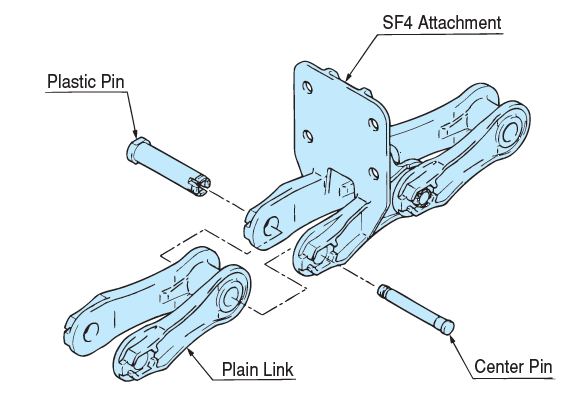

Tipo ACP
Combinada con un piñón de resina, ofrece una excelente resistencia al desgaste y a la corrosión. Es más ligera que una cadena de acero, por lo que resulta más económica debido a su menor consumo de energía.
・Estructura y fijación SF4 (consulte la lista de productos para obtener más detalles)
・Tipo ACS
Esta cadena es la primera de la industria en utilizar acero inoxidable templado, lo que mejora su resistencia al desgaste y a la corrosión. Se trata cadena con casquillos y no tiene rodillos.
・Unidad principal y accesorios (consulte la lista de productos para obtener más detalles)

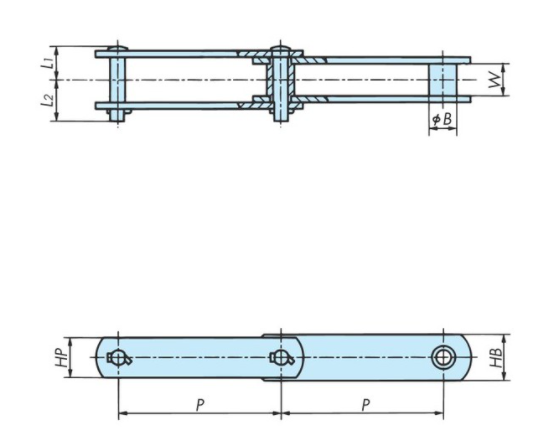

Cuerpo principal
Accesorio SF4
Para acoplar hélices a máquinas de eliminación de sedimentos y raspadores de lodos.
También se pueden fabricar bajo pedido dimensiones de montaje en vuelo (marcadas con *) distintas de las dimensiones estándar.
Accesorio LA1
Este accesorio sirve para acoplar el cucharón a una rasqueta de arena. Facilita el acoplamiento del cucharón.
Accesorio de pasador largo
Este accesorio sirve para acoplar el cucharón a una rasqueta de arena. Facilita el acoplamiento del cucharón.
Catálogos y manuales de instrucciones
Lista de productos
※Haz clic para ver información detalladaAbrir todo Cerrar todo
carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.
*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.
Para obtener información sobre los piñones ACR, ACP y ACS, haga clic aquí.
Cadena ACR (con rodillos de acero inoxidable)
| Tamaño | Tipo de rodillo |
Paso | Rodillo Diámetro exterior |
enlace interno Ancho interior |
|---|---|---|---|---|
| 152.4mm | Φmm | mm | ||
| ACR810 | R | ACR810 | 22.2 | 22 |
| ACR815 | R | ACR815 | 22.2 | 27.6 |
| ACR816 | R | ACR816 | 25 | 26 |
| ACR819 | R | ACR819 | 29 | 30.6 |
| ACR810SS | R | ACR810SS | 22.2 | 22 |
Cadena ACS (con buje de acero inoxidable)
| Tamaño | Paso | Diámetro del casquillo | enlace interno Ancho interior |
||
|---|---|---|---|---|---|
| 78.11mm | 103.2mm | 152.4mm | Φmm | mm | |
| ACS13 | ACS13078W | ACS13103W | ACS13152W | 23 | 26 |
| ACS15 | --- | --- | ACS15152W | 24 | 26 |
| ACS19 | --- | --- | ACS19152W | 26 | 30 |
| --- | --- | ACS19152WT | 30 | 30 | |
| ACS25 | --- | --- | ACS25152W | 29 | 30 |
| ACS35 | --- | --- | ACS35152W | 35 | 38 |
