Serie de plástico longitud de recorrido largo y carga pesada, tipo TKHP-R
- Portacables (CABLEVEYOR) con longitud máxima de 1500m, longitud de recorrido largo, alta capacidad de carga y uso en exteriores.
- - Puede soportar longitud de recorrido de hasta 1500m.
- - El ancho interior se puede configurar en incrementos de 1 mm, lo que facilita el montaje y la sustitución de piezas.
- - La conexión mediante pernos proporciona una excelente durabilidad incluso en entornos hostiles.
- - Los brazos están fabricados en aluminio, altamente resistente al desgaste, proporcionando una excelente protección al cable.
- ・Es necesario consultar con nosotros para seleccionar y pedir este producto.
También aceptamos únicamente cotizaciones y consultas, así que complete el formulario de consulta y contáctenos.
Catálogos y manuales de instrucciones
Características
Los rodillos incorporados permiten un longitud de recorrido máximo de 1500 m.
Se puede utilizar en exteriores o en entornos hostiles.
Se puede utilizar en exteriores donde se produce degradación por rayos UV.
La superficie plana evita que se acumulen residuos, lo que reduce el riesgo de fallos de funcionamiento.
Posibilidad de conducción a alta frecuencia y alta velocidad
La estructura de rodadura tipo rodillo garantiza un funcionamiento suave.
Los rodillos están diseñados para ser resistentes a las obstrucciones y no requieren mantenimiento.
Reduce el riesgo de parada de la máquina debido a que se sale el brazo.
La conexión atornillada elimina el riesgo de que el brazo o el soporte de bloqueo se salgan.

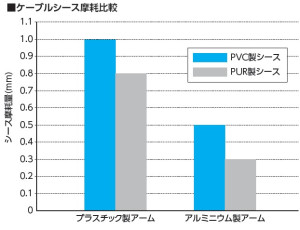

El cable es menos propenso al desgaste
Utiliza un brazo de aluminio con excelente resistencia al desgaste.
Reduce el riesgo de daños en el cable en comparación con el plástico.
Carga de trabajo reducida
Las conexiones de enlace se fijan con pernos, lo que hace que el montaje y el desmontaje sean fiables y sencillos.
No es necesario aplicar fuerza como con el ajuste a presión
El ancho interior se puede configurar para adaptarse al espacio requerido por el cliente.
El brazo de aluminio permite ajustar el ancho interior en incrementos de 1 mm.
Comparación con los métodos convencionales (método del carrete de cable y método del riel de cortina)

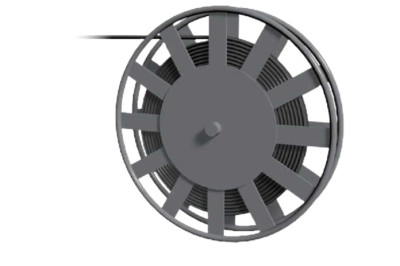

Reemplazo para sistema de carrete de cable
 |
 |
 |
| Sistema de carrete de cable | Tipo TKHP-R | |||
|---|---|---|---|---|
| Muchas partes Difícil de mantener |
 |
|
Libre de mantenimiento |  |
| Porción del tambor del carrete Espacio requerido |
 |
Posibilidad de instalación compacta |  |
|
| Motores dedicados y Se requiere unidad de control |
|
No requiere fuente de alimentación ni panel de control (Solo se instala en la parte móvil) |
|
|
| Limitado a baja velocidad y baja aceleración. |  |
Puede soportar altas velocidades y altas aceleraciones. |  |
|
| Los daños en el cable son difíciles de detectar El cable personalizado dificulta la reparación |
Fácil inspección y reemplazo de cables | |||
| El cable está siempre bajo tensión | Mínima tensión en el cable | |||
| El cable es largo (necesario para longitud de recorrido) | El cable es corto (aproximadamente la mitad longitud de recorrido) | |||
| Requiere un cable dedicado personalizado (Cable de alimentación y cable de control combinados) Difícil agregar cables |
Puede proteger una amplia variedad de cables. También puede alojar fibras ópticas y cables delgados. Fácil de agregar cables |
|||
Reemplazo para sistema de riel de cortina
 |
|
|
| Sistema de rieles para cortinas | Tipo TKHP-R | |||
|---|---|---|---|---|
| Es difícil reemplazar el cable. |  |
|
Fácil inspección y reemplazo de cables |  |
| Vulnerable a fuertes vientos |  |
Fuerte resistencia al viento |  |
|
| Limitado a baja velocidad y baja aceleración. |  |
Puede soportar altas velocidades y altas aceleraciones. |  |
|
| Restricciones de flexión del cable No es costoso y la carga es pesada. |
 |
Mínima tensión en el cable |  |
|
| Muchas piezas consumibles | Libre de mantenimiento | |||
| Espacio para colgar requerido | Posibilidad de instalación compacta | |||
| El cable es largo (requiere el 130% de la carrera operativa) | El cable es corto (aproximadamente la mitad longitud de recorrido) | |||
| Se requiere cable dedicado | Puede proteger una amplia variedad de cables. También puede alojar fibras ópticas y cables delgados. Fuerte resistencia al viento No requiere fuente de alimentación ni panel de control (Solo se instala en la parte móvil) |
|||

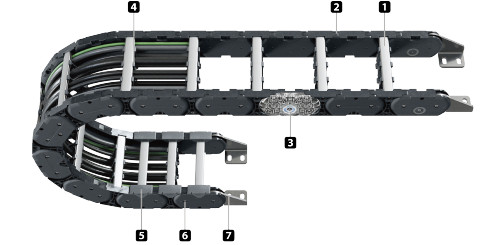

Estructura
(1) Brazo (soporte) (fabricado en aluminio)
(El tamaño se puede cambiar en incrementos de 1 mm)
(2) Eslabones (plástico)
(3) Rodillo incorporado
(4) Placa divisoria
(5) zapata de deslizamiento
*No se puede utilizar junto con el rodillo incorporado opcional.
(6) Pernos (acero inoxidable)
(7) Soporte de montaje (acero inoxidable)
Accesorios
Disponemos de una amplia gama de accesorios. Le recomendaremos el que mejor se adapte a sus necesidades.
Sistema de Monitoreo
Monitorea la fuerza de empuje y tracción del Portacables (CABLEVEYOR).
Se puede utilizar como sistema de parada de emergencia automático.

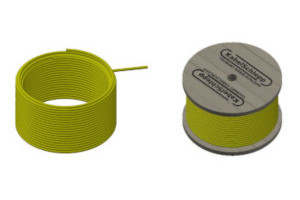

cable
Para funcionamiento longitud de recorrido largo utilizando Portacables (CABLEVEYOR)
Es el cable perfecto.

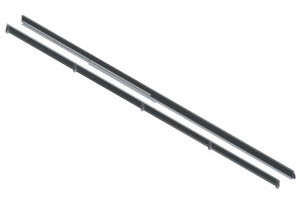

Canal guía
Guía Portacables (CABLEVEYOR) para que pueda funcionar sin serpentear.
(acero o acero inoxidable)
Instalación y servicio postventa
Proporcionamos trabajos de instalación y confirmación de instalación.
Puede haber algunas restricciones debido a las condiciones del sitio y las solicitudes de los clientes, pero consultaremos con usted para encontrar la mejor manera de manejar la situación.
El servicio posventa también está disponible después de comprar el producto.
Aproveche nuestros diversos servicios posventa (TSUBAKI ProService), incluidos soporte de manipulación, inspección y servicios de diagnóstico.
Lista de productos
*Haga clic para mostrar información detallada.
| cable ·manguera Diámetro exterior máximo mm |
Altura interior mm |
Ancho interior mm |
doblar radio mm |
Paso mm |
Nombre del producto |
|---|---|---|---|---|---|
| 46 | 58 | 100～800 | 240・300・350・400 | 85 | TKHP85-R |
| 73 | 92 | 100～800 | 250・310・360・500 | 90 | TKHP90-R |
