cadena modular plástica tipo WT2525VG-M
- チェーンピッチ
25.4mm - Para transporte recto
- Tipo cerrado
- Tipo de caucho
- La serie WT2520 molde a la anchura ahora incluye un modelo de goma de 100 mm de ancho.
- Con un ancho de cadena de 100 mm, es ideal para sustituir cintas transportadoras.
- Al moldear caucho sobre la superficie de transporte de la cadena (moldeando diferentes materiales en una sola pieza), se reduce la probabilidad de que los artículos transportados se deslicen, lo que posibilita el transporte en pendientes.
Características
-
・Su ancho de cadena de 100 mm la hace ideal para sustituir cintas transportadoras.
-
- La elevada fricción del caucho sobre la superficie de transporte lo hace ideal para el transporte inclinado.
Goma en la superficie de transporte de la cadena Moldeo bicolor (moldeo integrado de diferentes materiales)? Esto evita que los objetos transportados se resbalen, permitiendo así transportarlos en pendientes.

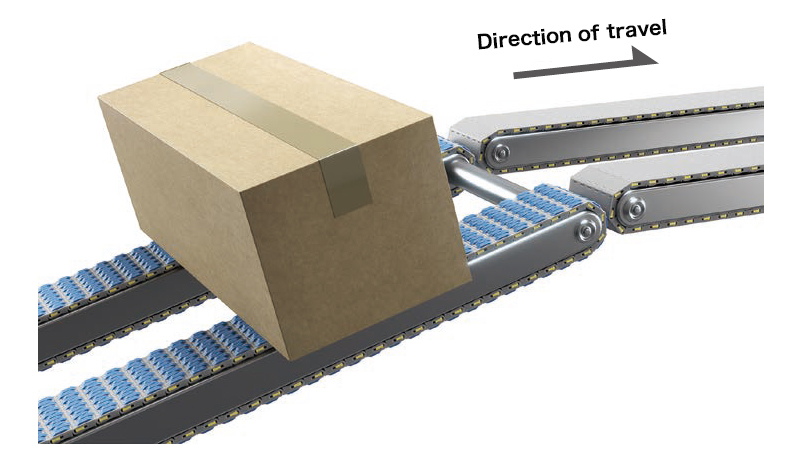

[Imagen de transporte inclinado]
×(Puedes moverlo arrastrándolo)¿Qué es el moldeo bicolor (moldear diferentes materiales en una sola pieza)?
El moldeo bicolor (moldeo con diferentes materiales) es el proceso de combinar dos tipos diferentes de resina (plástico o elastómero) en un solo producto.
-

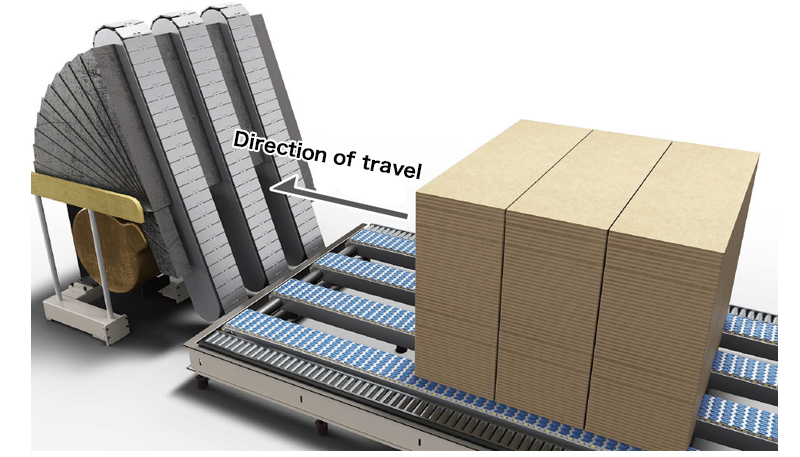

• Espacio de transferencia reducido
Al instalar una barra redonda de Φ50 al final del transportador, es posible reducir el espacio de transferencia.
En este caso, se trata de una transmisión inferior con avance/retroceso?
Nota: Para evitar enredos en en línea unión, instale dispositivos de seguridad (como una cubierta de seguridad).
Diseño en línea
×(Puedes moverlo arrastrándolo)¿Qué es la transmisión inferior con avance/retroceso?
Los términos avance y retroceso se refieren a la rotación hacia adelante (hacia adelante) y hacia atrás (hacia atrás) del motor, lo que permite que el objeto transportado se mueva hacia adelante o hacia atrás.
La transmisión inferior significa que la unidad motriz (piñón motriz y motor) se encuentra debajo de la superficie de transporte.
Los dos sistemas anteriores se denominan colectivamente transmisión inferior hacia adelante/atrás.
-
・Puede combinarse con emparejado y etiquetado de punto cerrado
Los tipos WT2525VG-M (tipo caucho) y WT2525-M (tipo cerrado) se pueden emparejado y etiquetado.
Nota: Si desea emparejado y etiquetado, póngase en contacto con nosotros.
[emparejado y etiquetado]
-
• Se puede reducir el tiempo de mantenimiento

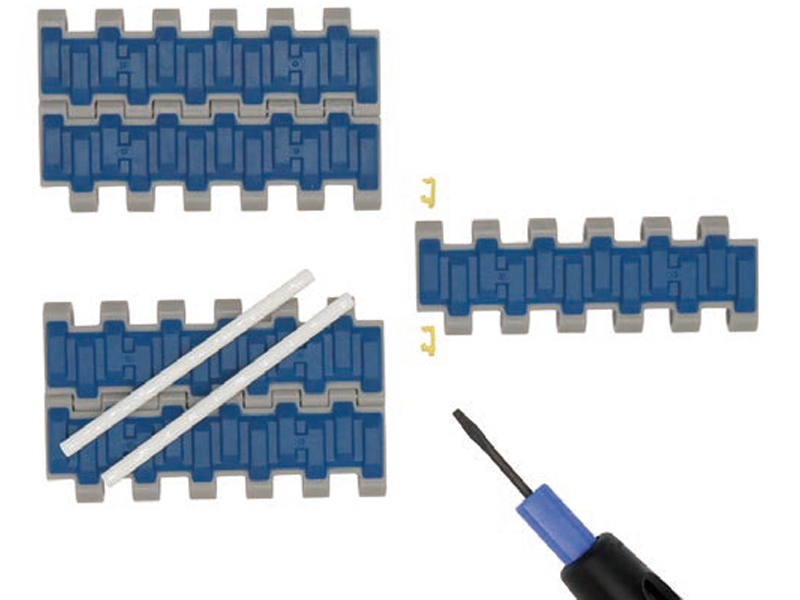

El sistema de fijación con pasador y tapón facilita el cortar y conectar de la cadena, permitiendo reparaciones parciales.
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | ○ | △ | ○ | ○ | △ | △ | ○ | △ |
| Medio | △ | ○ | △ | ○ | ○ | △ | ○ | ○ | △ |
| pequeño | △ | ● | △ | ● | ● | △ | ● | ● | △ |
Objetivo
- ■ Transporte inclinado
- ■Corte y transporte de cartón
- ■Dispositivo automático de suministro de hojas
- ■Transporte en ángulo recto de láminas apiladas
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 25.4 |
|---|---|
| Objetivo | Para transporte recto |
| Tipo de cadena | Tipo cerrado |
| Tipo de caucho | |
| Especificaciones de la cadena del cuerpo principal | - |
| Tipo de pin | - |
| Material del pasador | - |
| Forma de alfiler | - |
| Espesor de la placa superior mm | - |
| Material de empuje | - |
| Otras características | - |
| Modelo | WT2525VG-M |
|
|
| Ancho de cadena mm | 100 |
