Cilindro de Potencia serie T multiespecificación
- Este cilindro eléctrico puede sincronizar perfectamente varios cilindros con un solo motor (empuje medio de 39,2 kN o menos).
- Existen dos tipos: uno sin mecanismo de protección contra sobrecargas (LPTB) y otro con detección de empuje (LPTC). Puede elegir el tipo que mejor se adapte a su aplicación.
- La serie Multi con un empuje de 4 toneladas o menos ha pasado a denominarse "Cilindro de Potencia T Series Multi Specification". No hay cambios en las especificaciones.
Para empujes de 6 toneladas o más, considere el "Cilindro de Potencia serie U multiespecificación". - Empuje admisible: de 4,90 a 39,2 kN
Características
-
·seguridad
Se puede incorporar un mecanismo de detección de empuje que detecta y protege contra sobrecargas. (LPTC)
-
• Estructura resistente
La sección operativa que soporta la carga y la sección reductora están separadas, por lo que no hay cambios en el contacto de los dientes del engranaje debido a las fluctuaciones de carga.
-
• Se pueden conectar varias unidades
Utilizando un eje de entrada con la resistencia suficiente, se pueden conectar varias unidades entre sí.
-
• Posibilidad de giro
El eje de entrada y el muñón están en el mismo eje, por lo que es posible la oscilación al operar en tándem.
Cómo utilizar cada tipo (dispositivo de protección) y su estructura
-

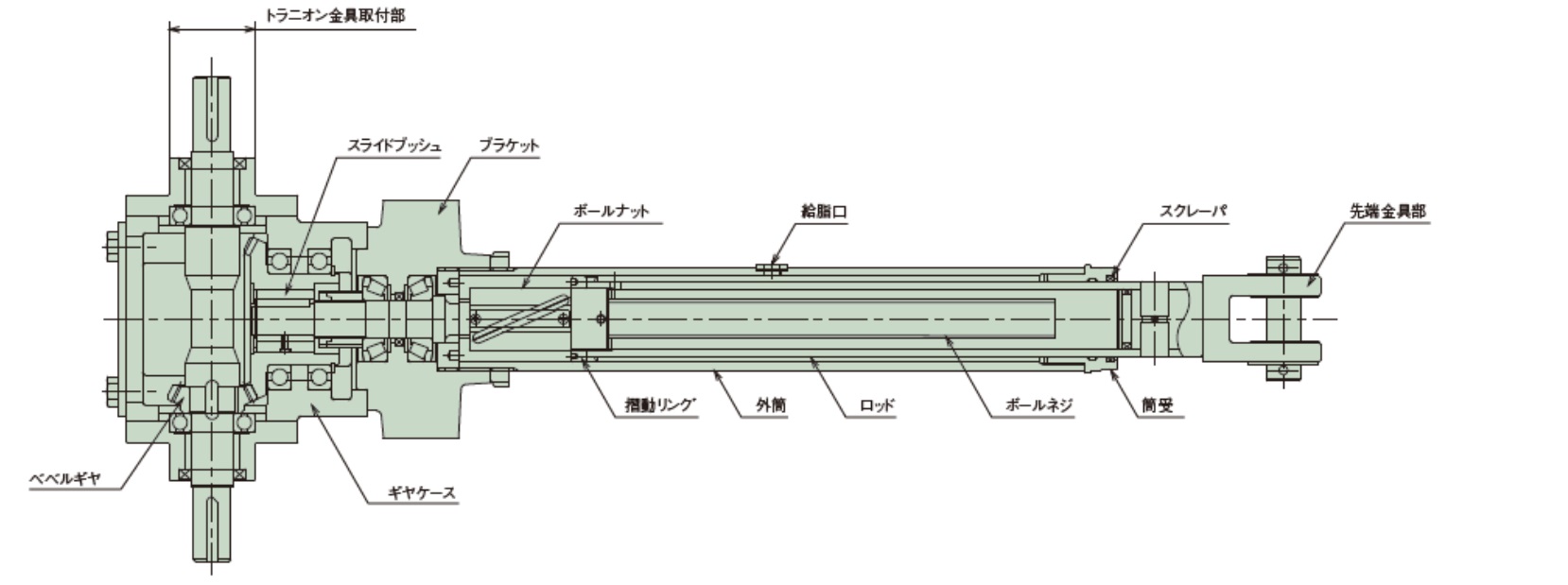

• Tipo B (sin mecanismo de protección contra sobrecargas)
Dado que no existe un mecanismo de protección contra sobrecargas, recomendamos utilizar nuestro relé de choque en combinación, que es capaz de detectar la protección contra sobrecargas eléctricas en el lado de entrada.
-

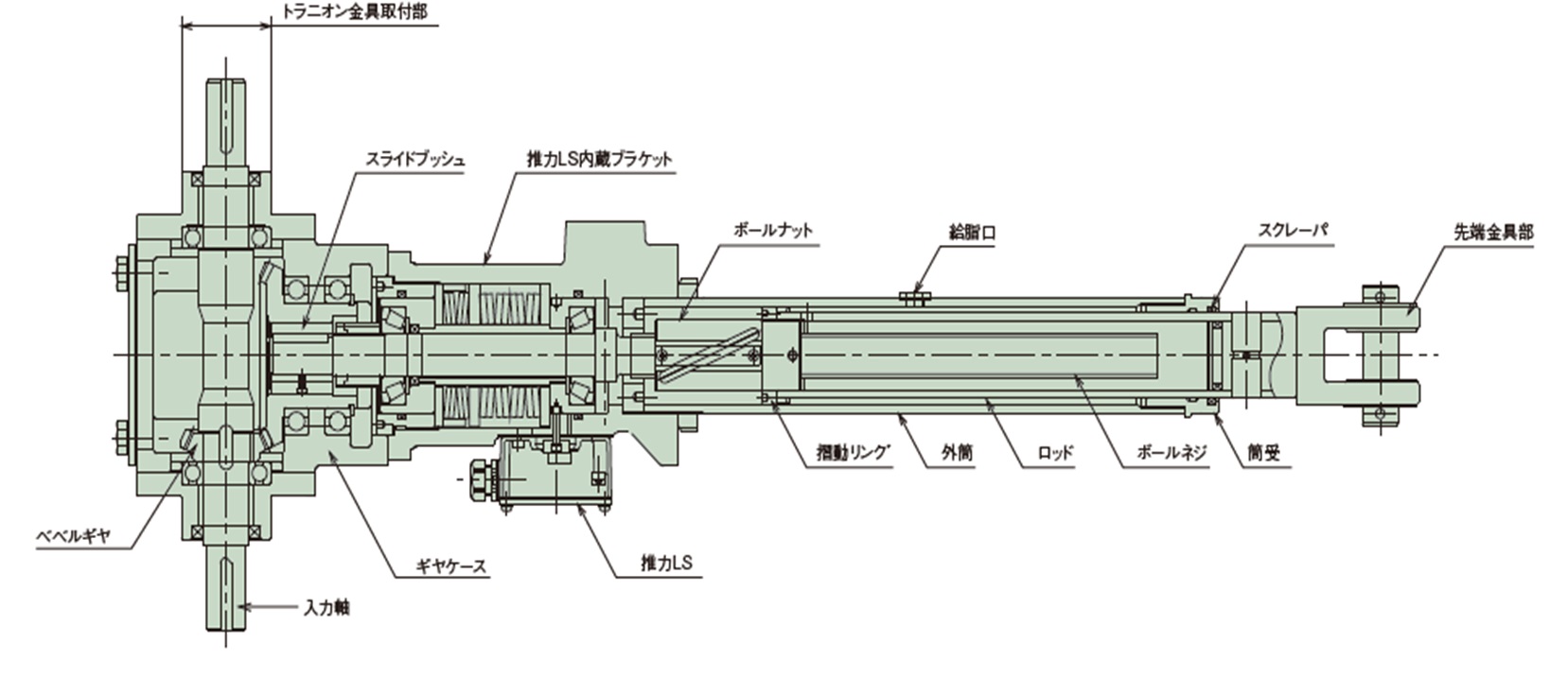

• Tipo C (con mecanismo de detección de empuje)
El soporte tiene una unidad de resorte de detección de empuje incorporada, que es efectiva cuando se requiere una señal eléctrica para la parada por empuje (tracción) o sobrecarga.
También se emite una señal eléctrica si se produce una sobrecarga en el lado de la carga mientras el motor está parado o si se excede la carrera.
*En particular, cuando se somete a un impacto, el resorte incorporado se deformará y absorberá la carga del impacto.
Lista de modelos estándar
| Número de modelo | Empuje admisible kN {kgf} |
Cable de tornillo (mm) |
relación de reducción de engranajes | Eficiencia global (%) | ralentí sin carga Par de torsión N·m {kgf・m} |
Eje de entrada admisible Par de torsión N·m {kgf・m} Nota 1) |
|---|---|---|---|---|---|---|
| LPTB500B LPTC |
4.90 {500} |
6 | 2 | 85.5 | 2.00 {0.21} |
19.2 {1.96} |
| LPTB1000B LPTC |
9.80 {1000} |
8 | 2 | 85.5 | 2.50 {0.26} |
39.2 {4.00} |
| LPTB2000B LPTC |
19.6 {2000} |
10 | 2 | 85.5 | 4.00 {0.41} |
89.2 {9.11} |
| LPTB4000B LPTC |
39.2 {4000} |
12 | 2 | 85.5 | 9.00 {0.92} |
211 {21.6} |
| Número de modelo | por revolución del eje de entrada cantidad de movimiento de la varilla (mm) |
varilla de empuje admisible fuerza de rotación N・m{kgf・m} |
empuje admisible Par de entrada requerido N・m{kgf・m} Nota 2) |
Velocidad máxima permitida (mm/s) Nota 3) |
ataque (mm) |
|---|---|---|---|---|---|
| LPTB500B LPTC |
3 | 5.20 {0.53} |
4.8 {0.49} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB1000B LPTC |
4 | 13.8 {1.41} |
9.8 {1.0} |
120 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB2000B LPTC |
5 | 34.7 {3.54} |
22.3 {2.28} |
90 (TB) 60 (TC) |
200, 300, 400 500, 600, 800 |
| LPTB4000B LPTC |
6 | 83.2 {8.49} |
52.8 {5.39} |
72 (TB) 42 (TC) |
200, 300, 400 500, 600, 800 1000, 1200 |
- Nota 1) Este es el par admisible solo para el eje de entrada. (Verifique este valor cuando funcione junto con otros motores).
- Nota 2) Este valor incluye el par de ralentí sin carga.
- Nota 3) En la velocidad máxima permitida, (TB) indica el tipo LPTB y (TC) indica el tipo LPTC.
Formas especiales disponibles
Cilindro de Potencia de la serie T, de múltiples especificaciones, está disponible como un tipo de pedido especial que permite un funcionamiento a velocidades aún mayores.

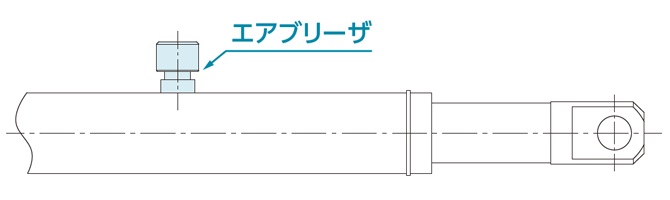

Soporte de alta velocidad
- - Todos los tamaños pueden funcionar a altas velocidades de 150 mm/s.
- -El funcionamiento a alta velocidad permite velocidades de equipo más rápidas.
- • El actuador lleva un respiradero de aire. *Al realizar el pedido, indique la ubicación del respiradero de aire, etc.
-
- El mecanismo de detección de empuje de alta velocidad no puede utilizarse como dispositivo de seguridad. Además, dado que no se puede usar para detener el motor empujándolo, utilice un inversor o dispositivo similar para desacelerar y detenerlo. Contáctenos para obtener más información.
- *Las dimensiones externas y la longitud del tornillo del actuador difieren del producto estándar. Póngase en contacto con nosotros para obtener más información.
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| LPT | B | 1000 | B | R | 4 |
| ｜ Nombre de la serie Cilindro de Potencia Serie múltiple |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ empuje admisible 500: 4,90 kN (500 kgf) 1000: 9,80 kN {1000 kgf} 2000: 19,6 kN {2000 kgf} 4000: 39,2 kN {4000 kgf} 6000: 58,8 kN {6000 kgf} 8000: 78,4 kN {8000 kgf} 12000: 117kN {12000kgf} 16000: 156kN {16000kgf} 32000: 313kN {32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ Rotación y expansión R, L *Consulte el diagrama a continuación. |
｜ Carrera nominal 2: 200 mm 3: 300 mm 4: 400 mm 5: 500 mm 6: 600 mm 8: 800 mm 10: 1000 mm 12: 1200 mm 15: 1500 mm 20: 2000 mm |
| tipo B: Sin mecanismo de detección de empuje C: Con mecanismo de detección de empuje |
Con engranaje cónico | ||||
■ Navegación de modelos Tsubaki
tipo
B: Tipo estándar sin mecanismo de detección de empuje.
C: Equipado con un mecanismo de detección de empuje.
empuje admisible
Este es el empuje nominal al que puede funcionar el motor.
Rotación y expansión
Esto muestra la relación entre el sentido de giro del eje de entrada y la extensión y contracción del cilindro.
Accidente cerebrovascular con nombre
Esta es la distancia de carrera de la parte operativa. El rango de fabricación varía según el empuje.
Símbolo de opción
L: Viene con dos LS de ajuste de carrera externa.
I: Viene con accesorio final en forma de I.
Modelos con un empuje de 58,8 kN (6000 kgf) o más
accesorio final tipo I son estándar (no se requiere ningún símbolo adicional).
J: Viene con fuelle de acordeón.
*Para conocer los números de modelo opcionales (ajuste de carrera L externo LS, con fuelle), consulte aquí.
Lista de números de modelo de producto
*Haga clic en el número de modelo para mostrar información detallada.
Apoyo especial
・Disponemos de soporte especial adaptado a sus condiciones de uso.
