Cadena superior de plástico Tipo TPUMF-T/TPUMF-TB
- チェーンピッチ
19.05mm - Para transporte curvo
- Al adoptar un paso de cadena de 19,05 mm, la mitad del tipo de TPU convencional (paso de cadena de 38,1 mm), es eficaz para ahorrar espacio en los puntos de transferencia del transportador.
- Cadena con pestañas antideslizantes.
- Evita arañazos en la superficie superior de la placa en las esquinas, en las cintas transportadoras ascendentes y descendentes, y en vía de retorno.
Características
-
・Se pueden seleccionar cadenas para adaptarse a las condiciones de transporte.

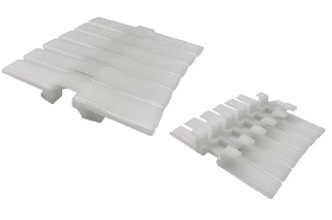

Características Cadena transporte curvo con superficie de transporte plana La forma triconvexa de la superficie de transporte evita que el objeto transportado se resbale. El transporte inclinado es posible mediante la combinación con los tipos TPUMF-T y TPUMF-TB mediante enlaces con vuelos. Modelo TPUMF1200-T

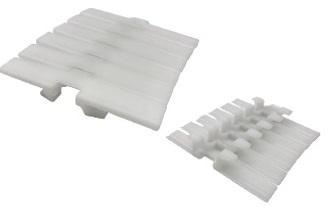

TPUMF1200-TB

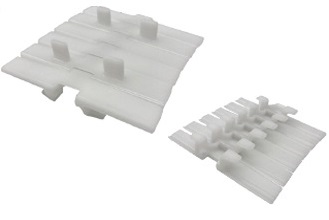

TPUMF1200F-T

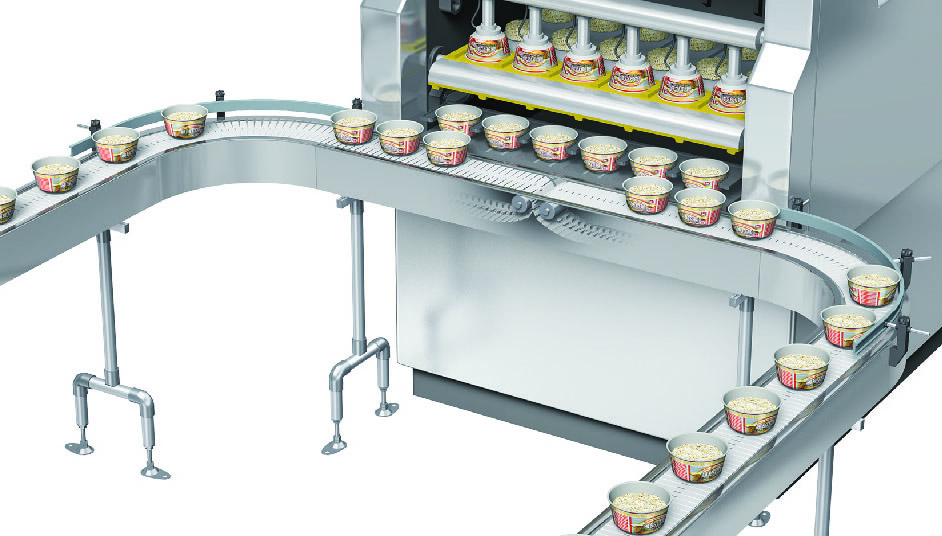

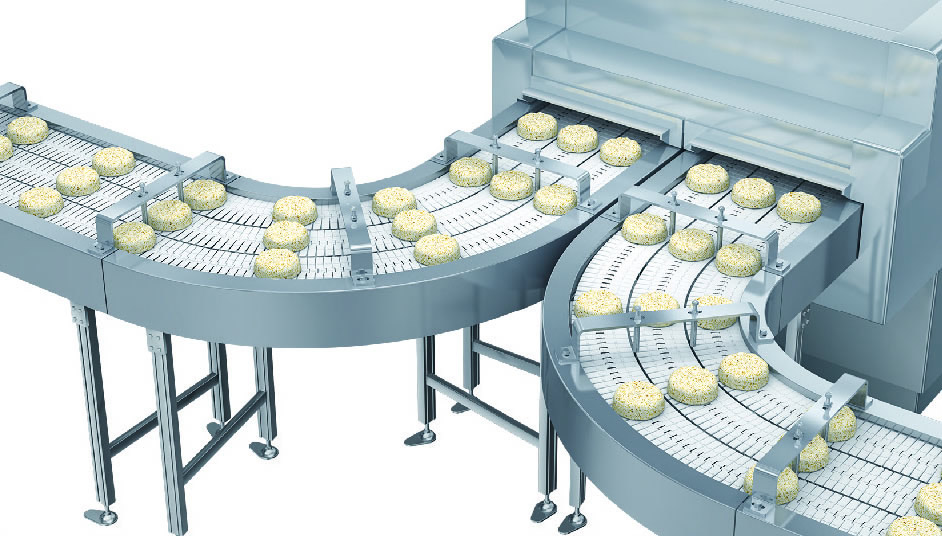

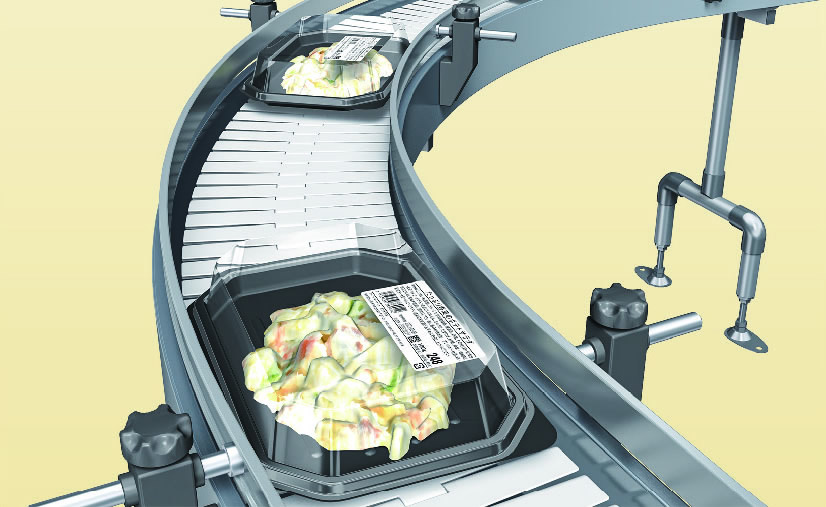

Ejemplo de aplicación
- Notas: 1. La superficie superior de la placa TPUMF1200-TB es brillante y no tiene grano.
- 2. La superficie superior de la placa TPUMF1200F-T y los vuelos son brillantes y libres de grano.
-

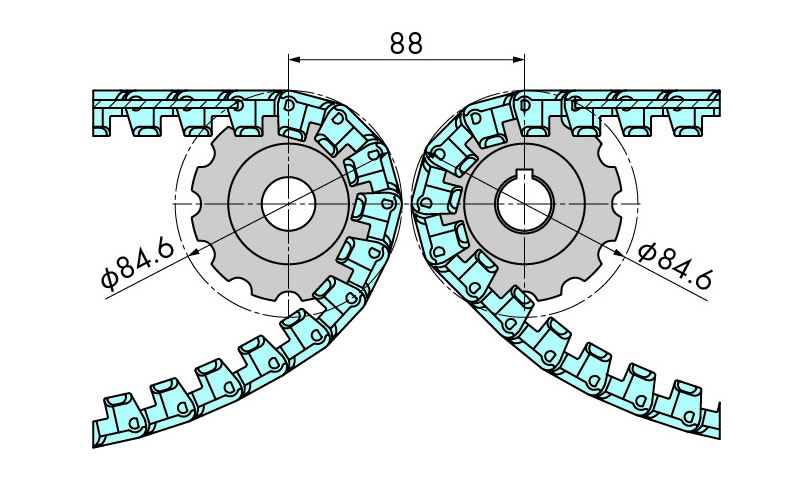

・El paso corto reduce el espacio de transferencia
El paso de la cadena es de 19,05 mm, que es la mitad del paso de cadena de los tipos de TPU convencionales.
en línea minimiza el espacio muerto, lo que permite transferencias suaves.
-

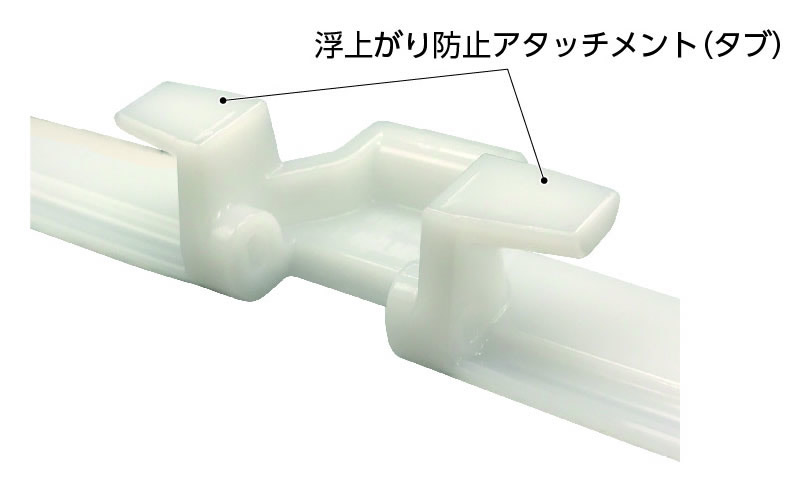

-pestañas antideslizantes evita la flotación y los arañazos en la superficie de transporte.
pestañas antideslizantes evita que la cadena se levante en las esquinas o en transportadores ascendentes o descendentes.
Además, vía de retorno está sostenido por pestañas antideslizantes para evitar rayones en la superficie de transporte, haciéndolo ideal para transportar alimentos.
-
• Se utilizan pasadores en forma de D para los pasadores de conexión para evitar grietas orificio exterior del eslabón
La sección transversal del pasador de conexión tiene forma de D y tiene dos protuberancias para evitar que se afloje.
Esta protuberancia se engancha en el interior del orificio exterior del eslabón en el eslabón principal, impidiendo que el pasador se salga.
El pasador en forma de D y orificio exterior del eslabón de la cadena tienen ajuste deslizante, lo que reduce la probabilidad de que se produzcan tensiones de ajuste en orificio exterior del eslabón del eslabón principal, evitando así grietas.
-
- Cumple con la Ley de Sanidad Alimentaria (Notificación No. 370 del Ministerio de Salud y Bienestar)
Las especificaciones estándar (W) y Baja fricción / antidesgaste (LFG) cumplen con la Ley de Sanidad Alimentaria (Notificación No. 370 del Ministerio de Salud y Bienestar).
La especificación estándar (W) utiliza materiales aprobados por la FDA (Administración de Alimentos y Medicamentos de EE. UU.).
■Aplicaciones
A continuación se presentan las industrias que recomendamos:
Es posible que no sea posible utilizar este producto dependiendo de la capacidad de transporte (velocidad del transportador), los elementos transportados (peso, forma), el entorno, la aplicación, etc.
Utilice esto como guía al hacer su selección.
Si tiene alguna aplicación o condición no incluida en esta lista, comuníquese con nosotros.
Tamaño de transporte/industria recomendado (●: Recomendado ○: Utilizable △: Varía según las condiciones de transporte)
| Tamaño de transporte (peso) |
industria | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fabricación de latas | Bebida | NNeumático | Piezas de máquinas | Logística | Medicamentos | Panadería y Alimentación | batería secundaria | semiconductor· Relacionado con los paneles solares |
|
| grande | △ | ||||||||
| Medio | △ | △ | △ | △ | ○ | ||||
| pequeño | ○ | ○ | ○ | ○ | ● | ||||
Objetivo

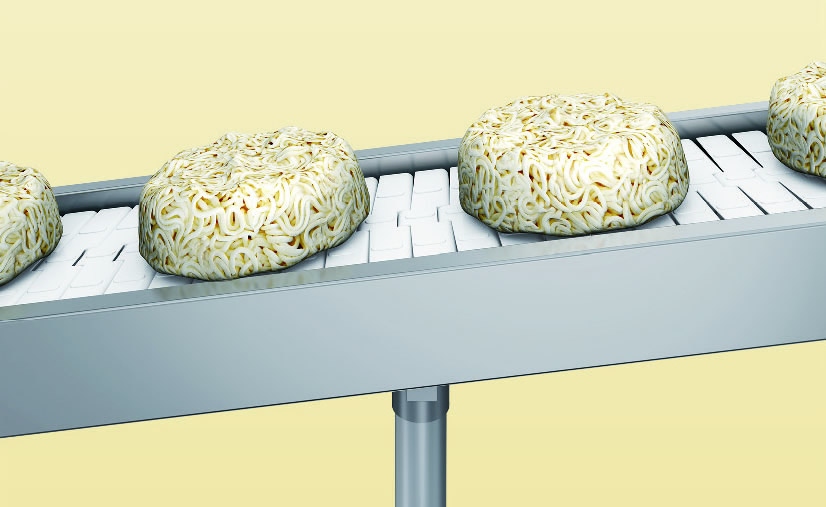

- ■ Línea de producción de fideos
Nota: 1. Al utilizar cadenas para el transporte directo de alimentos, se debe obtener información detallada sobre el uso de la cadena y un documento de confirmación de seguridad de acuerdo con la Ley de Responsabilidad del Producto.
2. Los ejemplos de uso son sólo para fines ilustrativos.
Lista de productos
*Haga clic en el formato para mostrar información detallada.
| Paso de cadena mm | 19.05 | ||
|---|---|---|---|
| Objetivo | Para transporte curvo | ||
| Tipo de cadena | - | ||
| - | |||
| Especificaciones de la cadena del cuerpo principal | - | ||
| Tipo de pin | Tipo pasador de acero inoxidable | ||
| Material del pasador | SUS304 | ||
| Forma de alfiler | Pin D | ||
| Espesor de la placa superior mm | 3.5 | ||
| Material de empuje | - | ||
| Otras características | Incluye pestañas antideslizantes | Incluye pestañas antideslizantes. Enlace con el vuelo |
|
| Modelo | TPUMF1200-T | TPUMF1200-TB | TPUMF1200F-T |
 |
 |
 |
|
| Ancho de la placa superior mm | 120 | ||
